GV Series Automatisiertes Dosiersystem
107www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Fill Area (Bereich füllen)
Klick Funktion
Wird in Verbindung mit Fill Start (Füllstart) und Fill End (Füllende) verwendet. Der Fill Area (Füllbereich) Befehl
füllt einen definierten Bereich auf eine bestimmte Weise unter Verwendung der angegebenen Parameter Width
(Breite) und Band. In den Erläuterungen unterhalb dieser Tabelle finden Sie ein Beispiel für jeden Typ Fill Area
(Füllbereich). Die richtige Befehlsfolge für einen Füllbereich lautet: (1) Fill Start (Füllstart), (2) Fill Area (Füllbereich),
(3) Fill End (Füllende).
HINWEIS: Anstelle von Fill Start (Füllstart) kann Line Start (Linienstart) und anstelle von Fill End (Füllende) Line
End (Linienende) verwendet werden.
Parameter Beschreibung (siehe Bildbeispiele)
Type (Typ) (siehe
unten für jeweils ein
Beispiel)
1. Rectangle (S path)
2. Circle (outer to inner)
3. Rectangle (äußeres zu inneres)
4. Rectangle Band
5. Circle Band
6. Rectangle (von innen nach außen)
7. Circle (von innen nach außen)
Width (Breite) Der Abstand (in mm) zwischen einer Dosierlinienmitte zur nächsten, die in der
Spiralfolge kommt.
Band Die Breite (in mm), die der ausgefüllte Bereich (von einem Ende zum anderen) hat.

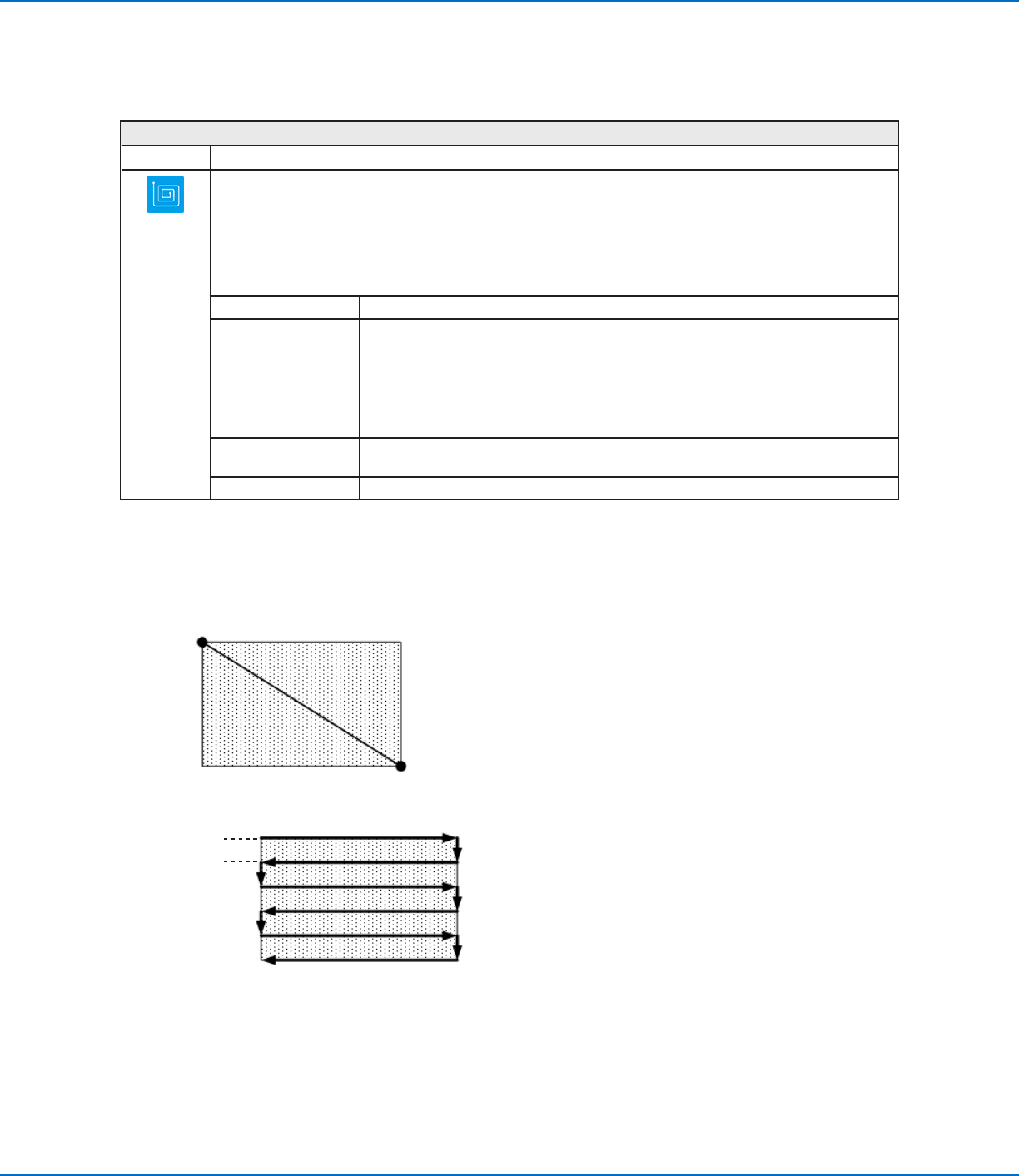

Fill Area: 1. Rechtecke (S Pfad)
Dieser Befehl füllt einen bestimmten Bereich, indem er die Nadel rückwärts und vorwärts entlang der X-Achse bewegt (in einer
S-förmigen Linie), entsprechend dem Bandabstand und gleichzeitig entlang der Y-Achse entsprechend der Width Distance. Nach
der Eingabe eines Fill Area Rectangle Befehls geben Sie einen Line Start Point an der oberen linken Ecke des zu füllenden Bereichs
ein und einen Line End Point in der unteren rechten Ecke.
Linien Start
Linienende
Bereich
füllen
BEISPIEL: Wenn eine Breite von 5 mm eingegeben wird, bewegt sich die Nadel nach folgendem Muster:
Width = 5 mm
Anhang A, Command Funktion Reference
(Fortsetzung)
GV Series Automatisiertes Dosiersystem
108 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

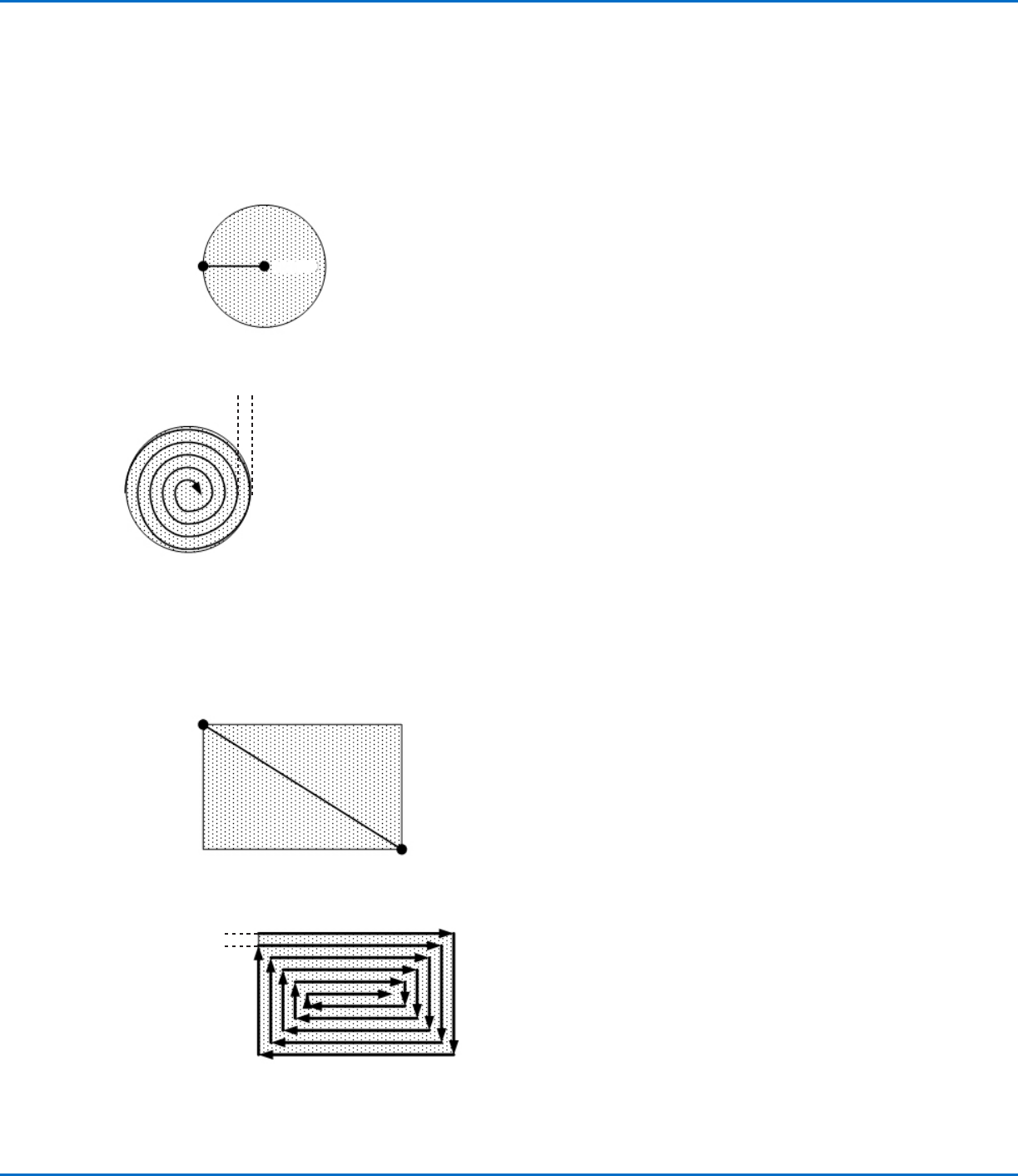

Fill Area: 2. Kreis (Outer to Inner)
Dieser Befehl füllt den entsprechenden Bereich, in dem er die Nadel spiralförmig von der Außenseite des Kreises in die Kreismitte
bewegt. Nach der Eingabe eines Fill Area Circle Befehls bewegen Sie die Nadel zur Außengrenze des zu befüllenden Kreises und
bestimmen diesen Punkt als Line Start Point. Dann bewegen Sie die Nadel direkt zur Kreismitte und bestimmen diesen Punkt als
Line End Point.
Linienende
Linien Start
Bereich
füllen
BEISPIEL: Wenn eine Breite von 5 mm eingegeben wird, bewegt sich die Nadel nach folgendem Muster:
Width = 5 mm
Fill Area: 3. Rechteck (von außen nach innen)
Dieser Befehl füllt den Bereich aus, indem er die Nadel in einer quadratischen Spiralform von der Außenseite des Rechteckes nach
innen zur Mitte bewegt. Nach der Eingabe eines Fill Area Rectangle Befehls geben Sie einen Line Start Point an der oberen linken
Ecke des zu füllenden Bereichs ein und einen Line End Point in der unteren rechten Ecke.
Linien Start
Linienende
Bereich
füllen
BEISPIEL: Wenn eine Breite von 5 mm eingegeben wird, bewegt sich die Nadel nach folgendem Muster:
Width = 5 mm
Anhang A, Command Funktion Reference
(Fortsetzung)
GV Series Automatisiertes Dosiersystem
109www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Anhang A, Command Funktion Reference
(Fortsetzung)

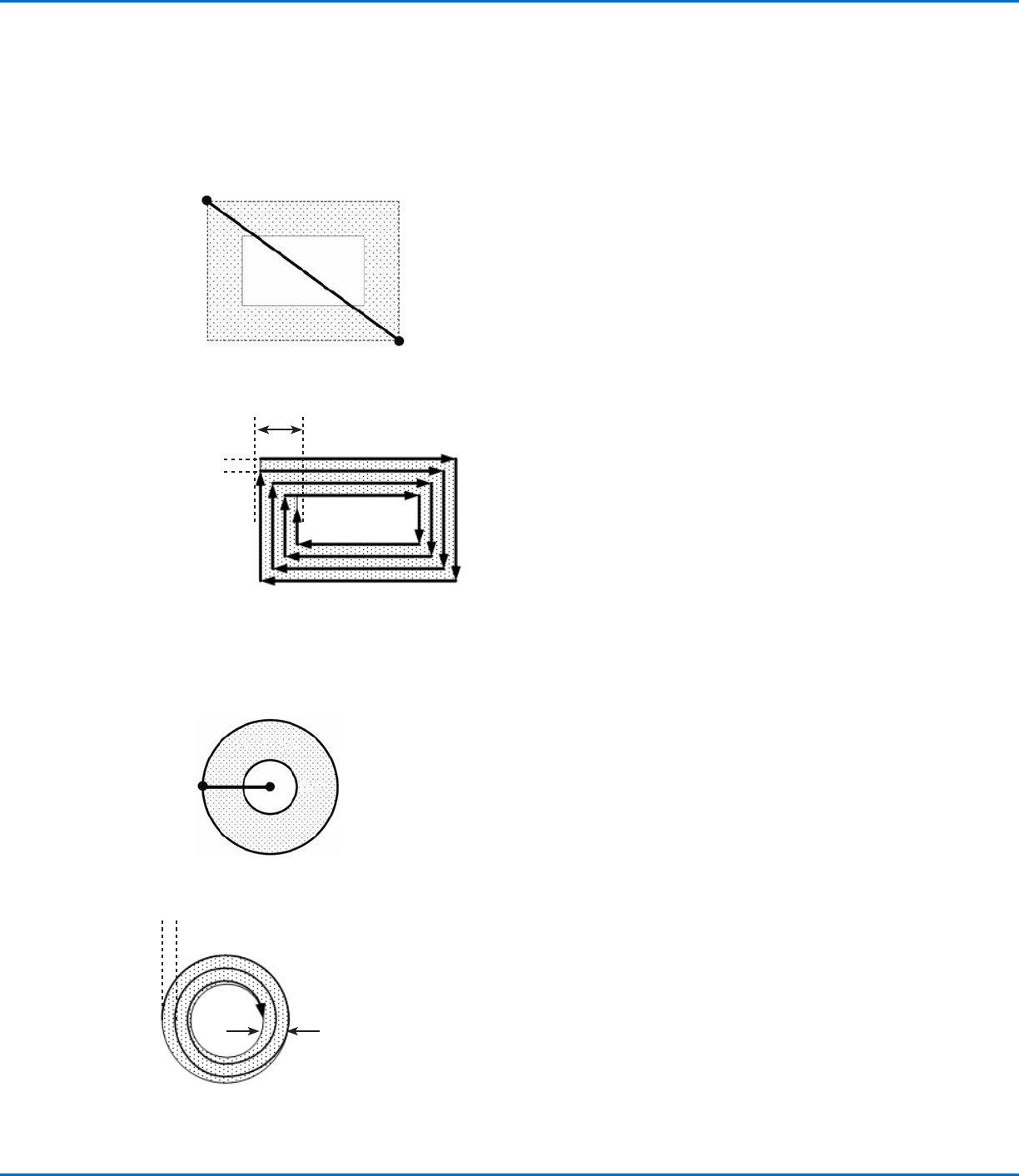

Fill Area: 4. Rechteckiges Band
Dieser Befehl füllt einen rechteckigen Bandbereich aus, indem er die Nadel in einer quadratischen Spiralform von der Außenseite
des Rechteckes nach innen zur Mitte bewegt. Nach der Eingabe eines Fill Area Rectangle Befehls geben Sie einen Line Start Point
an der oberen linken Ecke des zu füllenden Bereichs ein und einen Line End Point in der unteren rechten Ecke.
Linien Start
Linienende
BEISPIEL: Wenn eine Breite von 5 mm und ein Band von 15 mm eingegeben wird, bewegt sich die Nadel nach folgendem Muster:
Band = 15 mm
Width = 5 mm
Fill Area: 5. Kreis Band
Dieser Befehl füllt den Bereich eines kreisförmigen Bandes aus. Er bewegt die Nadel in einer Spiralform an der Außenseite des
Kreises zur Mitte. Nach der Eingabe eines Fill Area Circle Band Befehls bewegen Sie die Nadel auf den Durchmesser des Kreises
und geben Sie einen Line Start Point an. Bewegen Sie sie dann direkt in die Kreismitte und geben einen Line End Point ein.
LinienendeLinien Start
Bereich füllen
BEISPIEL: Wenn eine Breite von 5 mm und ein Band von 10 mm eingegeben wird, bewegt sich die Nadel nach folgendem Muster:
Band = 10 mm
Width = 5 mm
