GV Series Automatisiertes Dosiersystem
37www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Navigations- und Bewegungsfenster
Benutzen Sie die Icons im Navigations- und Bewegungsfenster, um die Dosiernadel / Dosierdüse zu bewegen.
Benutzen Sie die Icons im Navigations- und Verfahrsfenster, um die Dosiernadel / Dosierdüse zu verfahren.
Klicken Sie den 1 Knopf, um das Fenster in eine alternative Ansicht umzuschalten, die erlaubt die Werte
der Bewegungsgeschwindigkeit zu ändern. Die Fenster enthalten auch eine Echtzeit- / Zykluszeitanzeige,
Dosierbetätigungszähler und eine Anzeige der Koordinatenwerte.
Icon Name Icon Funktion
X+
Bewegt die X-Achse nach
rechts
X-
Bewegt die X-Achse nach
links
Y+
Bewegt die Y-Achse
nach hinten (bewegt die
Fixierplatte nach hinten)
Y-
Bewegt die Y-Achse
nach vorne (bewegt die
Fixierplatte nach vorne)
Z+
Bewegt die Z-Achse nach
unten
Z-
Bewegt die Z-Achse nach
oben
Fast (Schnell)
Schnellste
Bewegungsgeschwindigkeit
Middle (Mittel)
Mittlere
Bewegungsgeschwindigkeit
Slow (Lang-
sam)
Langsamste
Bewegungsgeschwindigkeit
Relative
(Relativ)
Legt den Ausgangspunkt
in Relation zu den
Koordinaten des
Werkstücks fest. Die
Koordinaten werden neben
der Schaltfläche angezeigt.
Ansicht 1 Beide Ansichten
Icon Name Icon Funktion
Verfahrknopf-
Wahlschalter
Schaltet das Navigations-
und Verfahrfenster zwischen
Ansicht 1 und Ansicht 2 um.
Fix rotate
(Drehen
fixieren)
Nicht zutreffend
Move
(Bewegen)
Öffnet das Fenster Move
to Position (Zu Position
verschieben), das es
ermöglicht, die Nadel an
bestimmte Koordinaten
zu bewegen. Weitere
Informationen finden Sie unter
“Nadel an eine bestimmte
Position bewegen” auf
Seite38.
Stop (Stopp)
Stoppt den Roboter
Home Fährt den Roboter in die
Ausgangsposition (0,0,0)
Clock /
stopwatch
(Uhr /
Stoppuhr)
(Klicken Sie auf das Kästchen,
um die Anzeige umzuschalten)
Zeigt die Uhrzeit für die
im Betriebssystem der
DispenseMotion-Steuerung
gewählte Zeitzone ODER
dient als Stoppuhr, um
zu messen, wie lange ein
Programm läuft.
Wenn auf die Stoppuhr
umgeschaltet wird, wird die
Zeit auf 0:0:0 gesetzt. Wenn
Sie Run (Ausführen) wählen,
beginnt die Stoppuhr mit dem
Zählen und hält an, wenn das
Programm beendet ist.
Ansicht 1 des Navigations- und
Verfahrfensters
GV Series Automatisiertes Dosiersystem
38 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Navigations- und Bewegungsfenster (Fortsetzung)
Ansicht 2 des Navigations- und
Bewegungsfensters
VORSICHT
Risiko der Beschädigung des Geräts. Wenn Sie die Nadel an eine bestimmte Stelle bewegen, überschreiten
Sie nicht die Grenzwerte der Achsen (festgelegt unter System Setup (Systemeinrichtung) > Axis Limits
(Achsengrenzwerte)). Dies gilt insbesondere für die Z-Achse. Andernfalls kann der Roboter beschädigt werden oder
die Nadel kann mit dem Werkstück kollidieren.
Nadel an eine bestimmte Position bewegen
Mit der Schaltfläche Move (Bewegen) im Tippbetrieb-Fenster können Sie die Nadel zu einem bestimmten
Koordinatenpunkt bewegen.
#
Klick Schritt Referenzbild
1
• Klicken Sie im Tippbetrieb-Fenster auf MOVE
(BEWEGEN).
Das Fenster Move to Position (Zu Position verschieben)
erscheint.
2 • Geben Sie die gewünschten Koordinaten ein. Markieren
Sie ggf. die folgenden Kontrollkästchen oder heben Sie
die Markierung auf:
- Relative (Relativ): Wenn diese Option ausgewählt ist,
wird die Nadel zu den eingegebenen Koordinaten relativ
zu ihrer aktuellen Position bewegt. Wenn die Auswahl
für diese Option aufgehoben wird, bewegt sich die
Nadel ausgehend von der Ausgangsposition (0, 0, 0) zu
den eingegebenen Koordinaten.
- Z Fixed (Z fixiert): Wenn ausgewählt, wird die Z-Achse
gesperrt, sodass nur X- und Y-Koordinaten eingegeben
werden können.
3 • Klicken Sie auf MOVE (BEWEGEN).
Die Nadel bewegt sich an die angegebene Stelle.
• Schließen Sie das Fenster.
Ansicht 2
Feld Anzeigebereich Funktion
Verfahrge-
schwindigkeit
Erlaubt die Änderung
der Einstellung der
Verfahrgeschwindigkeit
durch Eingabe von
Werten mittels Tastatur.
Dosierzähler
Zeigt an, wieviele
Dosierungen erfolgt
sind. Klicken Sie CLEAR
um den Zähler auf Null
(0) zurückzusetzen.
Input- /
Output-
Trigger
Erlaubt das Auslösen
eines verbundenen
Input / Outputs.
GV Series Automatisiertes Dosiersystem
39www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

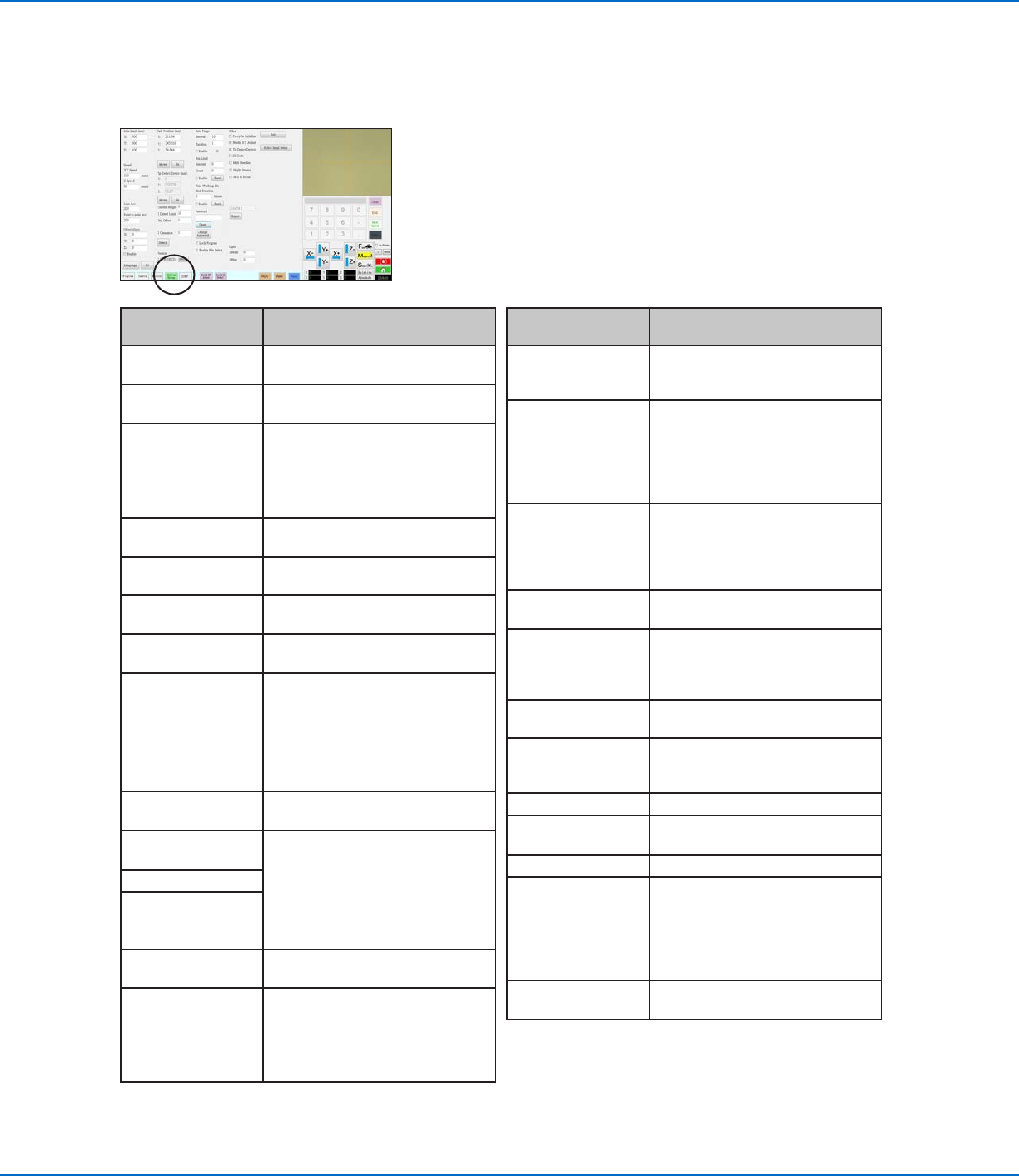

System Setup Bildschirm
Klicken Sie auf den System Setup Tab, um zum System Setup Bildschirm zu gelangen. Dieser Bildschirm beinhaltet
Felder für Systemeinstellungen und bietet Zugang zum Ersteinstellungsassistenten des Roboters. Für weitere
Informationen beziehen Sie sich auf die unten beschriebenen Felder.
System Setup
Bildschirm Feld
Funktion
Axis Limit (Achsen-
begrenzung)
Siehe “Systemparameter einstellen”
auf Seite44.
Speed (Geschwind-
igkeit)
Siehe “Systemparameter einstellen”
auf Seite44.
Line Acc (Linienbes-
chleunigung
Point to point Acc
(Geschwindigkeit
Punkt zu Punkt)
Siehe “Systemparameter einstellen”
auf Seite44.
Offset Alarm Siehe “Systemparameter einstellen”
auf Seite44.
(Language) Sprache Siehe “Systemparameter einstellen”
auf Seite44.
IO Siehe “Einstellen von Eingängen /
Ausgängen” auf Seite58.
Park Position (Park-
position)
Siehe “Systemparameter einstellen”
auf Seite44.
Tip Detect Device
(Nadelerken-
nungssystem)
Wird nur bei Bedarf zur manuellen
Kalibrierung des Düse-zu-
Werkstück Offsets anstelle des
Einrichtungsassistenten benutzt.
Siehe “Anhang B, Setupverfahren
ohne Einrichtungsassistent” auf
Seite124.
Version Zeigt die aktuelle Softwareversion
an
Auto Purge (Automa-
tische Reinigung)
Siehe “Wie stellt man
automatisches Spülen (Auto-
Purge), Programmduchläufe
(Program Cycle Limits) und
Materialhaltbarkeitsgrenzen (Fluid
Working Life Limits) ein?” auf
Seite82.
Run Limit
Fluid Working Life
(Materialhaltbarkeit)
Password (Passwort) Siehe “Kennwortschutz einstellen”
auf Seite47.
Lock Program (Pro-
gramm sperren)
Enable File Switch
(Dateiwechsel aktiv-
ieren)
“Wie sperre oder entsperre ich ein
Programm?” auf Seite65.
System Setup
Bildschirm Feld
Funktion
Pre-cycle Initialize
(Vorzyklus einleiten)
Lässt den Roboter in die Home
Position (0,0,0) fahren, bevor ein
Dosierzyklus gestartet wird.
Needle XY
Detect (Nadel XY
Erkennung)
Aktiviert oder deaktiviert die
Fähigkeit die Nadel-XY-Achse
zu justieren. Wenn Nadel XY
Erkennung aktiviert ist, erscheint
der Nadel XY Anpassung-Knopf im
Programmfenster.
Tip Detect Device
(Nadelerken-
nungssystem)
Stellt fest, dass eine
Nadelerkennung vorhanden ist.
Wenn Tip Detect Device aktiviert ist,
erscheint der Nadel Nullpunkt im
Programmfenster.
2D Code Aktiviert oder deaktiviert die QR-
Code Scan Funktion
Multi Needles (Multi-
Nadeln)
Aktiviert oder deaktiviert die Multi-
Nadel Funktion (wird bei Systemen
mit mehr als einem Dosierer
verwendet)
Height Sensor
(Höhensensor)
Stellt fest, ob der optionale
Höhensensor installiert ist.
Set Z to Focus (Z
zum Scharfstellen
festlegen)
Gibt an, wie das System Z-Werte im
Befehlsfenster erfasst.
Modellauswahlmenü Roboter Modell auswählen.
Expert
(Expertenmodus)
Nur für fortgeschrittene Benutzer.
Exit (Beendet) Beendet die Software
Robot Initial Setup
(Ersteinstellung
Roboter)
Öffnet den Systemsetup- und
Kalibrierungsassistenten. Siehe
“Aufbau und Kalibrieren des
Systems (Voraussetzung)” auf
Seite48 für das Verfahren zur
Systemeinrichtung.
Light (Beleuchtung)
(Falls vorhanden)
Siehe “Systemparameter einstellen”
auf Seite44.
