GV Series Automatisiertes Dosiersystem
136 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Anhang D, QR-Code Scan Einrichtung (Fortsetzung)
QR-Code einem Programm zuordnen (Fortsetzung)
# Klick Schritt Referenzbild
8
• Fügen Sie je nach Bedarf weitere QR-Codes
hinzu.
• Um einen QR zu entfernen, machen Sie
einen Rechtsklick auf QR-Code und klicken
Sie danach auf LÖSCHEN.
9
>
• Kehren Sie zum PROGRAMM Bildschirm
zurück und klicken Sie dann auf STARTEN,
um das Programm zu testen.
Das System findet den QR-Code, scannt ihn,
öffnet das zugeordnete Programm und führt
es aus.
Beachten Sie die
Beispielscreenshots.
Das System ist nun für den QR-Code Scan
bereit. Siehe “Ausführen eines Programms
durch Scannen eines QR-Codes” auf
Seite88 für den Betriebsablauf.
1. Klicken Sie auf PROGRAMM und danach auf STARTEN
um das Programm zu testen.
2. Das System bewegt sich zum QR-Code und scant ihn.
Das System öffnet das Programm und führt es aus.
GV Series Automatisiertes Dosiersystem
137www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

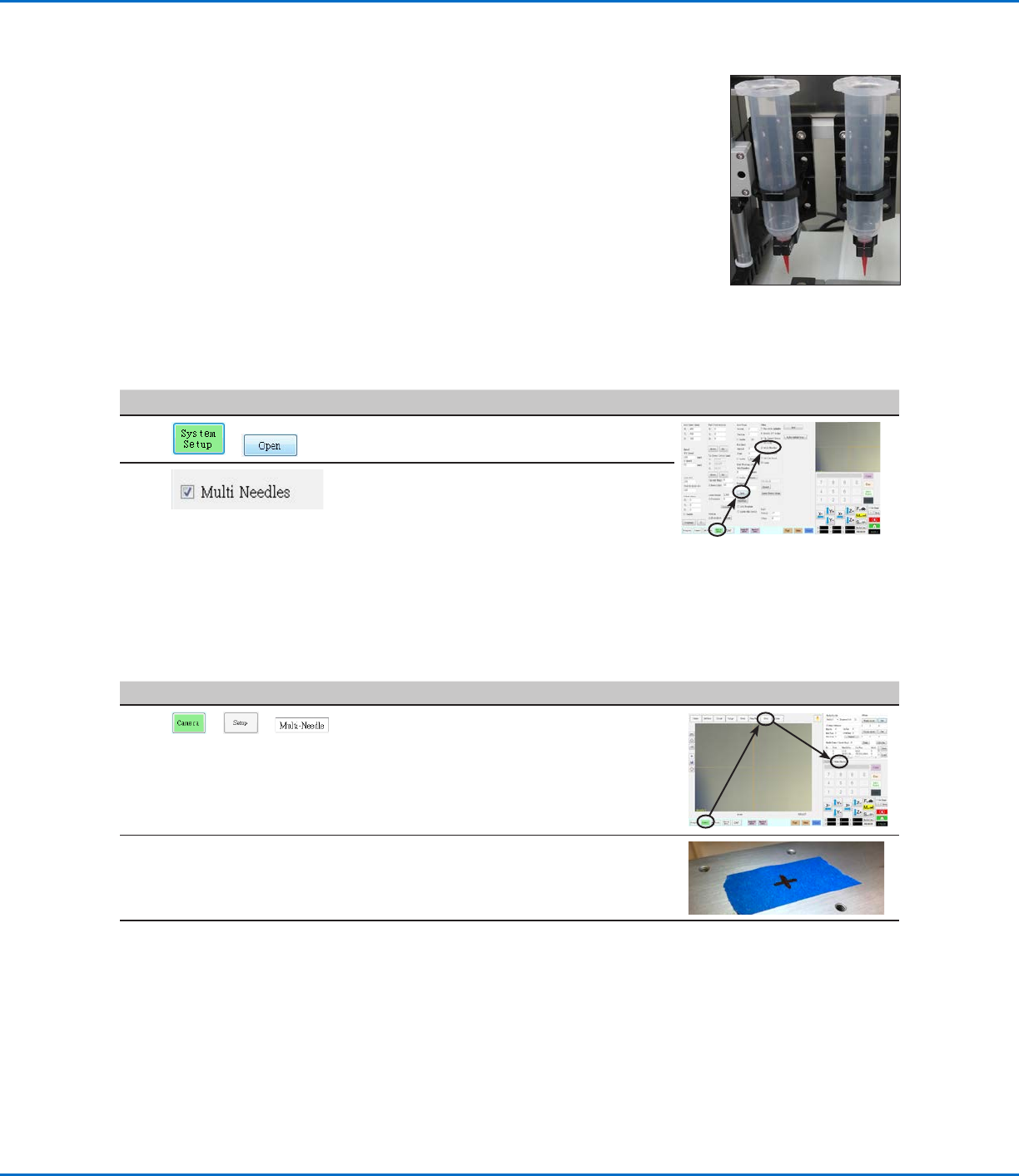

Einstellen des Kamera-Nadel Offsets für Multi-Dosierer
HINWEIS: : Dieser Abschnitt beschreibt den Setup-Prozess für zwei Dosierer. Wiederholen Sie die Schritte nach
Bedarf für weitere Dosierer (es können bis zu vier Dosierer installiert werden).
# Klick Schritt Referenzbild
1
> >
• Klicken Sie auf den KAMERA Reiter,
danach auf SETUP an der Oberseite des
Kamerabildschirms und dann auf den MULTI-
NADEL Reiter
Die Multi-Nadel Felder einscheinen.
2
• Sollte Ihr System keine Nadelerkennung
beinhalten, erstellen Sie ein Zielpunkt mit
Fadenkreuz nahe dem Werkstück.
Fortsetzung auf der nächsten Seite
Anhang E, Multi-Nadel Einrichtung und Verwendung
Auf der Z-Achse kann eine Halterung für mehrere Dosierer montiert werden, die bis zu
vier Dosierer aufnehmen kann. Wenn mehr als 1 Dosierer installiert ist, muss der Kamera-
Nadel Offset für jeden Dosierer separat eingestellt werden. Nachdem das System auf den
Multi-Betrieb eingestellt wurde, können Sie einen Multi-Nadel Dosierbefehl eingeben, der
festlegt, welcher Dosierer die Befehle ausführt, die dem Multi-Nadel Befehl folgen.
HINWEIS: Bei Dosieranwendungen mit mehreren Dosierern wird eine zusätzliche
Umschalteinheit für die Multidosierhalterung benötigt.
VORAUSSETZUNGEN
Die benötigten Dosierer sind auf dem Roboter installiert. Kontaktieren Sie Ihren
Nordson EFD Vertreter falls Sie Hilfe benötigen.
Das System ist richtig eingestellt. Siehe “Aufbau und Kalibrieren des Systems (Voraussetzung)” auf Seite48.
Ein Probewerkstück wurde auf der Fixierplatte oder Arbeitsfläche positioniert.
Aktivierung der Multi-Nadeldosierung
#
Klick Schritt Referenzbild
1
>
• Klicken Sie auf den SYSTEM MENÜ Reiter
und dann auf ÖFFNEN.
2
• Setzen Sie ein Häkchen bei Multi-Nadeln.
GV Series Automatisiertes Dosiersystem
138 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

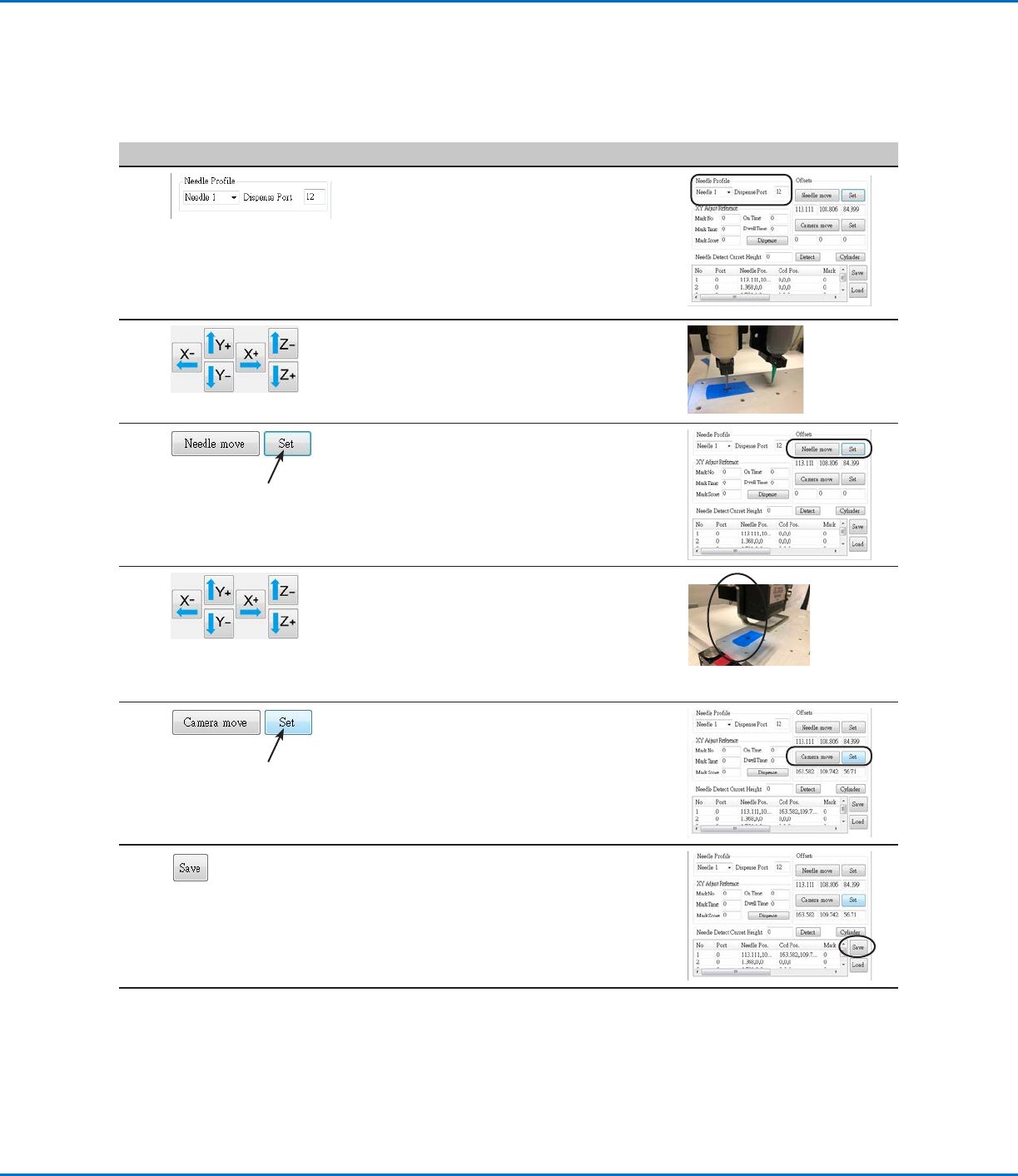

# Klick Schritt Referenzbild
3
• Geben Sie die folgenden Informationen für
NEEDLE PROFILE (NADELPROFIL) ein:
- Dosierernummer (in diesem Beispiel
Nadel1 für Dosierer 1)
- Anschluss, an dem der Dosierer
angeschlossen ist (in diesem Beispiel der
Dosieranschluss 12 für Dosierer 1)
4
• Nutzen Sie die Pfeiltasten, um die Spitze über
das Fadenkreuz zu bewegen.
• Bewegen Sie die Spitze nach unten, bis sie
sich so nahe wie möglich am Fadenkreuz
befindet, ohne es zu berühren.
5
• Klicken Sie auf SET neben Nadel Bewegen.
Dies stellt die XYZ Koordinaten für den
Dosier-Kalibrierpunkt ein. Das System trägt
die Koordinaten der Dosierspitze in die Felder
unter Nadel Bewegen und Set ein.
6
• Bewegen Sie die Kamera, bis sich das
Fadenkreuz der Kamera und das des Ziels
decken
und
stellen Sie die Kamera scharf, bis das Bild
des Dosierpunktes klar zu sehen ist.
7
• Klicken Sie auf SET neben Kamera Bewegen.
Dies stellt die Kameraposition ein. Das
System trägt die Koordinaten der Kamera in
die Felder unter Kamera Bewegen und Set
ein.
8
• Klicken Sie auf SPEICHERN.
Das System fügt die Nadel 1 Datenfelder ein.
Fortsetzung auf der nächsten Seite
Anhang E, Multi-Nadel Einrichtung und Verwendung
(Fortsetzung)
Einstellen des Kamera-Nadel Offsets für Multi-Dosierer (Fortsetzung)
