G8V Series System Bauteilkennzeichnung
Systemmerkmale (Fortsetzung)
Intelligente
CCD-Kamera
Kartusche zur
Materialdosierung
Befestigungssockel
(Größe variiert)
Fixierplatte
DispenseMotion
Controller
PC Bildschirm und
Tastatur (Maus nicht
abgebildet)
GV-SteuerboxStart / Stopp Box
X-Achse
Y1-Achse
Y2-Achse
Z-Achse
GV Series Automatisiertes Dosiersystem
17www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Systemmerkmale (Fortsetzung)

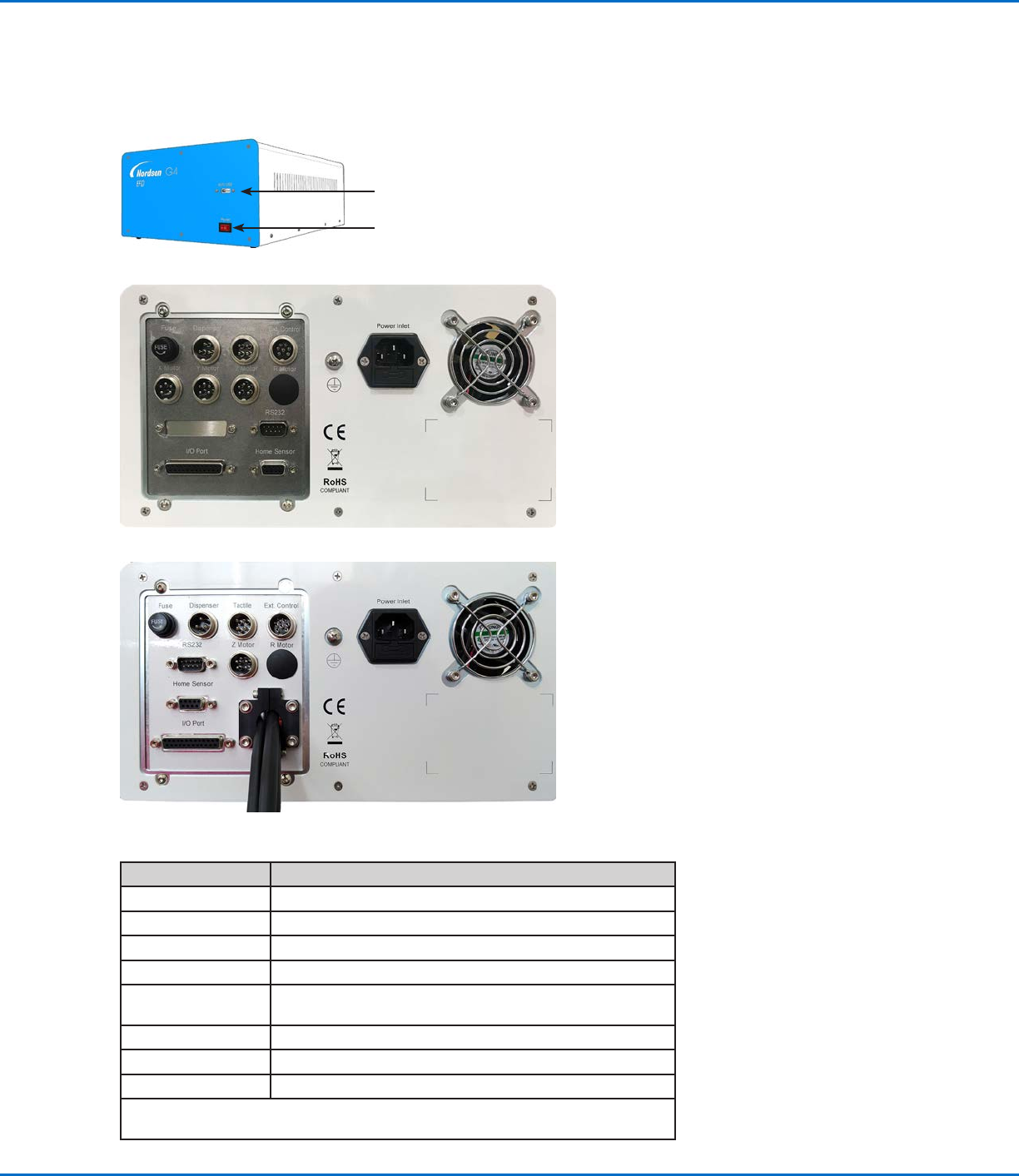

GV-Steuerbox
SVC-USB-Anschluss (für Software-Upgrades)
Netzschalter
Anschluss Funktionen
Dosiergerät Zum Auslösen von Dosierer / Steuerung
Taktiler (für den Tastnadelsensor, falls vorhanden)
Ext. Control Anschluss für die Start- / Stopp-Box
Home Sensor Verbindung zum Home-Sensor-Anschluss am Roboter
I/O (Eingangs-/
Ausgangs-) Anschluss
Anschluss für Ein- und Ausgänge
RS232 Anschluss für die DispenseMotion-Steuerung
Stromeingangsbuchse Netzkabelanschluss
X, Y, oder Z Motor Anschluss des Motors der jeweiligen Achse
HINWEIS: Einzelheiten zu den Pinbelegungen finden Sie im Abschnitt “Schaltpläne” auf
Seite94.
G4V
G8V
GV Series Automatisiertes Dosiersystem
18 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Die Kamera
Das System verfügt über eine hochauflösende Kamera, mit der Sie die Befestigungsplatte beobachten und
scharfstellen können.
Intelligente CCD-Kamera Funktionen Fokussieren
Wandelt die analogen Pixel der Kamera in
digitale Werte für äußerst genaue Bilder um
• Zum Scharfstellen des Bildes die
Kamera nach oben oder unten
bewegen.
• Wenn das optionale
Beleuchtungszubehör vorhanden ist,
können Sie mit dem Beleuchtungs-
Steuerrad die Belichtung einstellen
(wie stark das Bild belichtet wird).
Feste Brennweite (Zum Scharfstellen muss
die Kamera nach oben bzw. unten bewegt
werden)
Vielfalt von Linsen erhältlich (für
verschiedene Brennweiten, Sichtfelder
etc.) Siehe Austauschteile Linsen für alle
verfügbaren Kameras. Siehe “Zubehör”
auf Seite89 für die Teilenummer des
optionalen Linsensets.
Stiftkamera Funktionen Fokussieren
Verriegelungsbügel
des Fokusrads
Lichtintensität
weiße
Streuscheibe
Kombination manueller Fokus und on / off
Blende
Um das Bild scharfzustellen:
• Lösen Sie die Schrauben, die das
Fokusrad halten, ohne den Roboter zu
bewegen.
• Drehen Sie das Fokusrad der Kamera,
bis Sie das schärfste Bild erhalten.
• Ziehen Sie die Befestigungsschrauben
des Fokusrads fest.
Helligkeit einstellen:
• Verwenden Sie einen schmalen
Kreuzschraubendreher, um das
Kameralicht so einzustellen, dass
das Werkstück unabhängig von
Änderungen des Umgebungslichtes
immer gleichmäßig beleuchtet ist.
HINWEIS: Die Schraube befindet
sich im Kameragehäuse.
Integrietes Licht mit Helligkeitsregler
HINWEIS: Um das Licht auszuschalten,
müssen Sie die Schraube in
der Kamerahalterung mit einem
Schlitzschraubendreher gegen den
Uhrzeigersinn drehen.
Weiße Diffusorkappe zur Bildverbesserung
(kann entfernt werden)

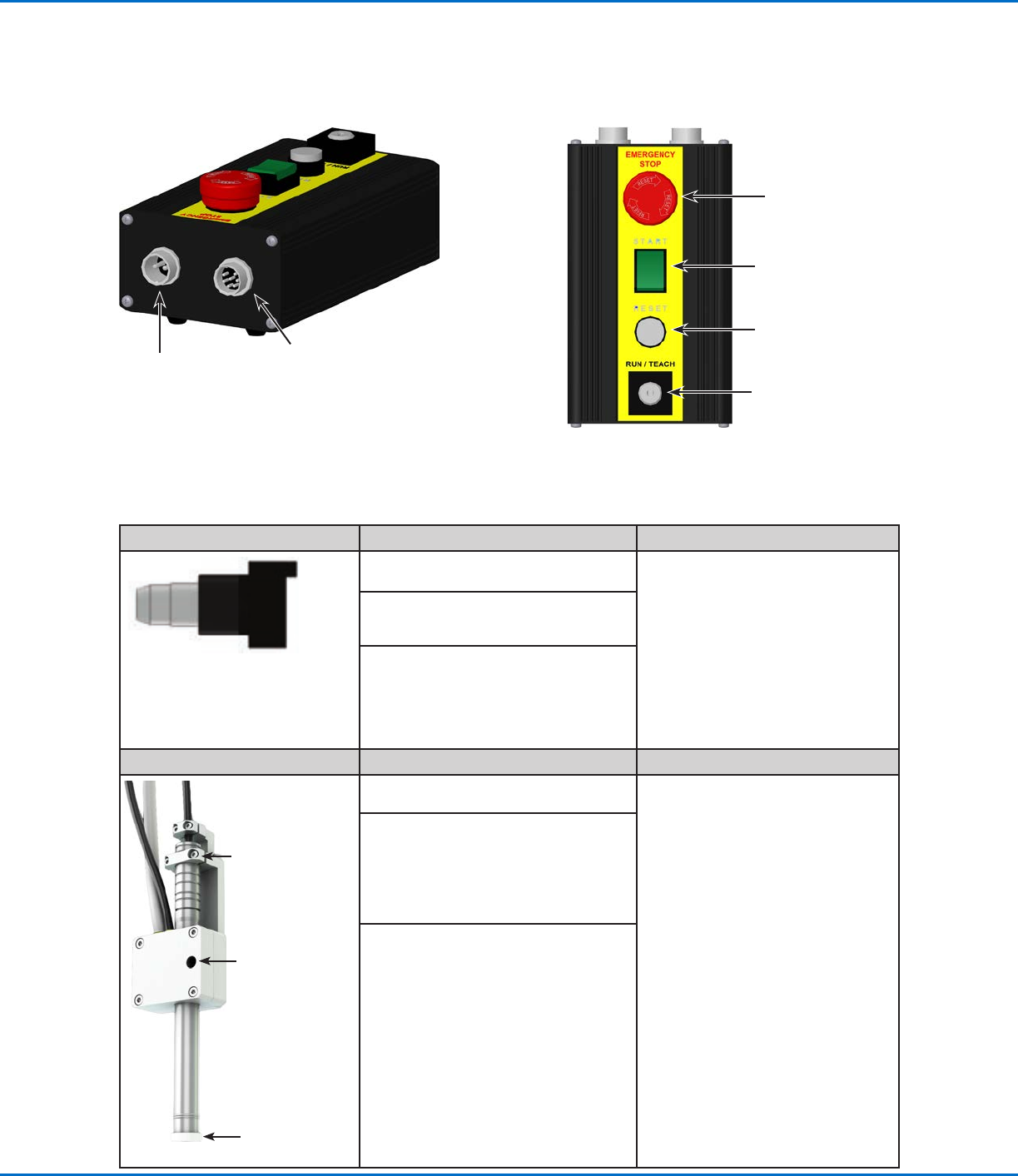

Start / Stopp Box
Systemmerkmale (Fortsetzung)
Anschluss für den
Überbrückungsstecker
Für den Anschluss an Ext.
Control am GV-Steuerbox
Not-Aus-Taster
START Taste
RESET Taste
RUN / TEACH Schalter
