GV Series Automatisiertes Dosiersystem
118 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
QA Capture (QA Erfassen) (Erfasst Bild zur Qualitätskontrolle)
Klick Funktion
Doppelklicken Sie
auf die Adresse und
wählen Sie dann
aus dem Drop-
down Menü aus
Speichert das Kamerabild an den für den Befehl festgelegten XYZ Koordinaten. Bilder werden unter D:\
ever_sr\history gespeichert.
Jedes mal, wenn ein QA Erfassen Befehl ausgeführt wird, erstellt das System ein Unterverzeichnis
(unter D:\ever_sr\history); der Name des Unterverzeichnisses besteht aus dem Tag, an dem der Befehl
ausgeführt wurde. Der Dateipfad für die gespeicherten QA Bilder ist:
D:\ever_sr\history \eXXXX_YY\QAImage_ZZ wobei: XXXX = Jahr, YY = Monat und ZZ = Tag

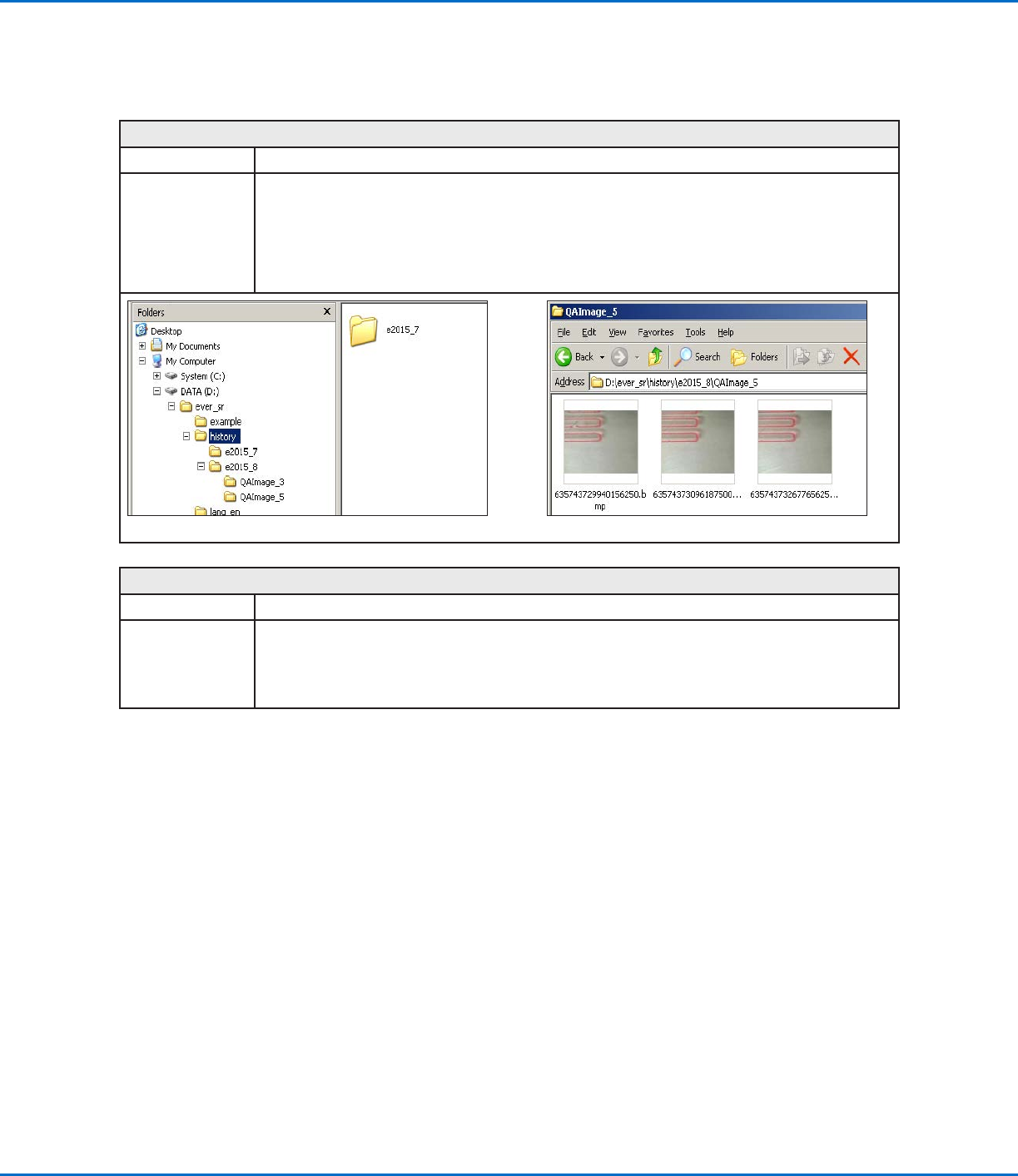

Durch den QA Erfassen Befehl erstellte Verzeichnisstruktur Beispiel von gespeicherten QA Bildern
Rectangle Adjust (Rechteck Anpassung)
Klick Funktion
Doppelklicken Sie
auf die Adresse und
wählen Sie dann
aus dem Drop-
down Menü aus
Dieser Befehl wird in den Systemen der GV-Serie nicht benutzt.
Anhang A, Command Funktion Reference
(Fortsetzung)
GV Series Automatisiertes Dosiersystem
119www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Set (Platzhalter)
Klick Funktion
Doppelklicken
Sie auf die
Adresse und
wählen Sie dann
aus dem Drop-
down Menü aus
Ermöglicht die Zuweisung eines numerischen Wertes zu einem Symbol oder Zeichen; nach der Zuweisung
kann das Symbol oder Zeichen in einem Programm anstelle des numerischen Wertes verwendet werden.
Ein Set (Platzhalter) Befehl kann auch verwendet werden, um das System zu veranlassen, eine Koordinate
um den zugewiesenen numerischen Wert zu erhöhen oder zu verringern.
HINWEIS: Im Gegensatz zum Var Befehl (siehe weiter unten in diesem Abschnitt) kann Set (Platzhalter) nicht
mit einem Find Mark (Markierung suchen) oder Fudicial Mark (Passermarke) Befehl verwendet werden.
Parameter Beschreibung
Symbol Geben Sie das Symbol oder Zeichen ein, das durch den zugewiesenen Wert repräsentiert
wird.
Value (Wert) Geben Sie den numerischen Wert ein, der für das Symbol oder Zeichen stehen soll.

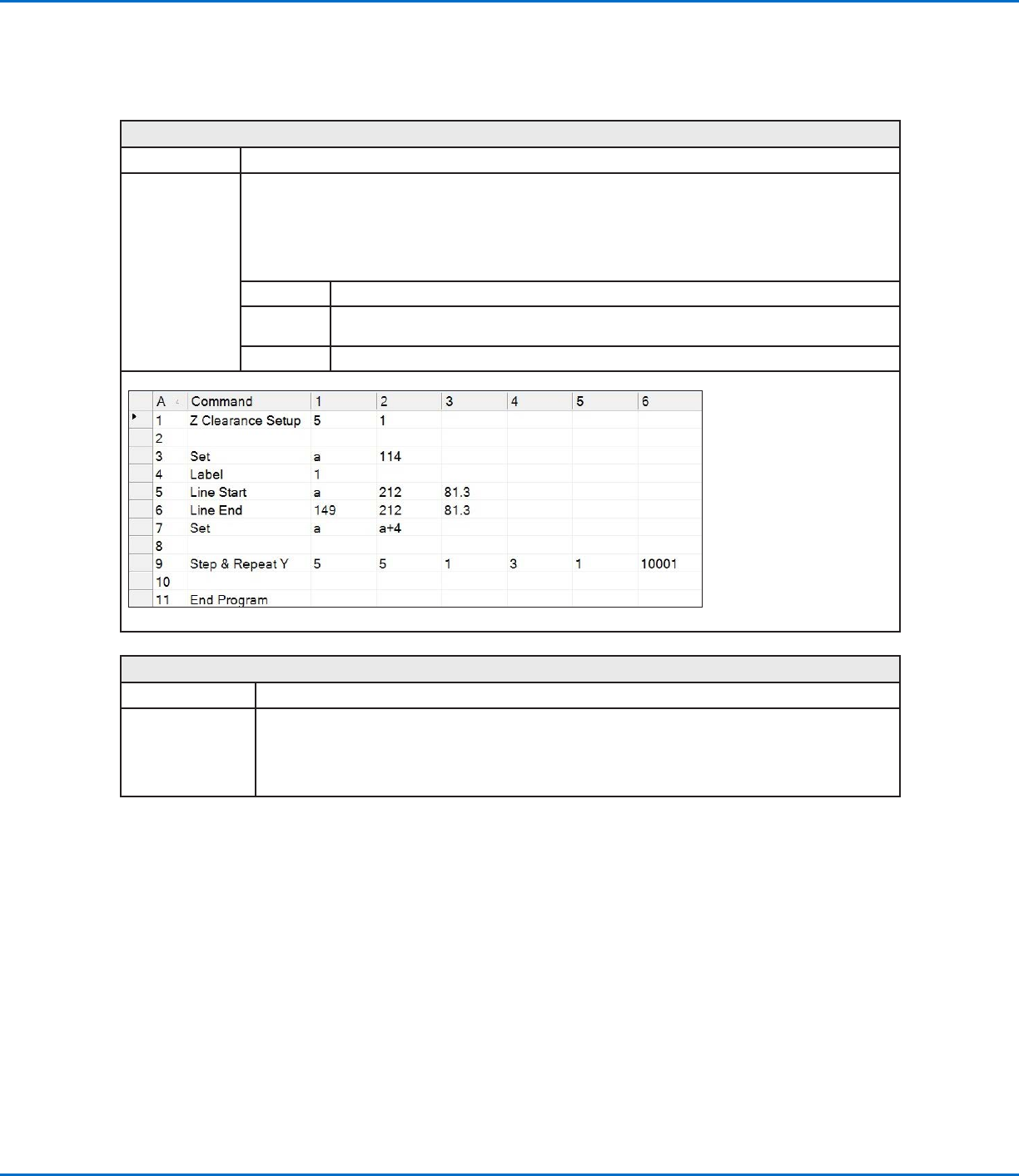

Beispiel für ein Programm mit einem Set (Platzhalter) Befehl
Setup Dispense Port (Einstellungen Dosieranschluss)
Klick Funktion
Doppelklicken Sie
auf die Adresse und
wählen Sie dann
aus dem Drop-
down Menü aus
Ermöglicht, mehrere Ausgänge gleichzeitig zu schalten. Zum Beispiel, um Ausgänge 1, 2 und 3
einzuschalten, geben Sie 1.2.3 (mit Punkten zwischen den Zahlen, nicht mit Leerzeichen) ein. Die
Grundeinstellung ist Ausgang 0.
Anhang A, Command Funktion Reference
(Fortsetzung)
GV Series Automatisiertes Dosiersystem
120 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Anhang A, Command Funktion Reference
(Fortsetzung)
Step & Repeat X
Klick Funktion
Aktiviert die Wiederholung des Dosiermusters auf viele identische Werkstücke, die in Reihen und Spalten auf der
Fixierplatte montiert sind.
Parameter Beschreibung (siehe untere Abbildung)
X-Offset Die Entfernung (in mm) zwischen jedem Werkstück in X-Richtung.
Y-Offset Die Entfernung (in mm) zwischen jedem Werkstück in Y-Richtung.
Columns (X)
(Spalten (X))
Die Anzahl der Spalten in X-Richtung.
Rows (Y) (Reihen
(Y))
Die Anzahl der Reihen in Y-Richtung.
1.S Path or 2.N
Path (1. S-Pfad
oder 2. N-Pfad)
Art des Verfahrweges. Wählen Sie 1. S Path für einen S-förmigen Weg oder 2. N Path für
einen N-förmigen Weg.
Label (default)
(Kennzeichnung)
(Standard)
oder Address
(Adresse)
Die Adresse, an der der Step & Repeat X Befehl beginnt.
X Offset
(in mm)
Y Offset
(in mm)
Row (Y)
Column (X)

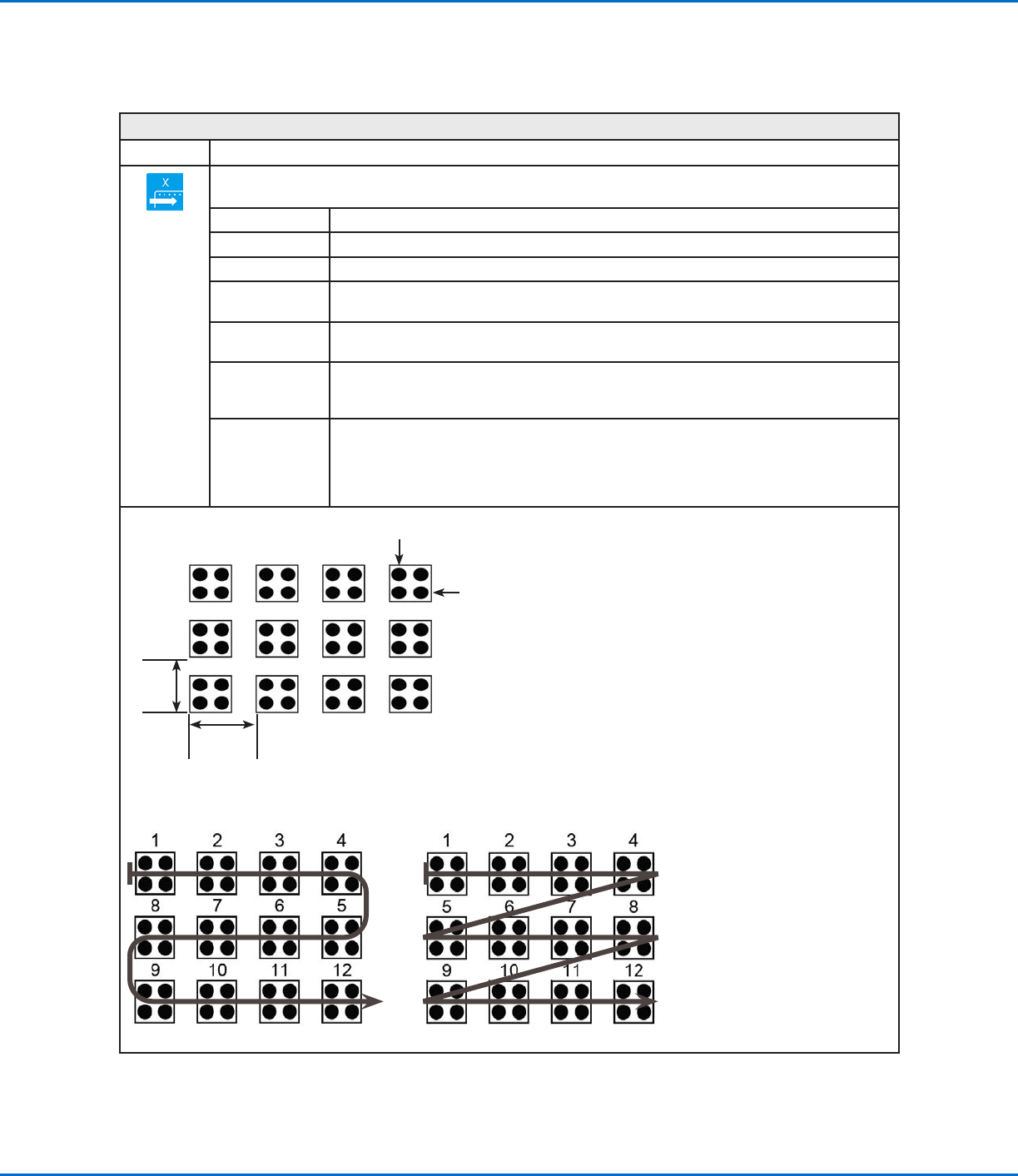

Beispiel von X und Y Offsets in einem Step & Repeat Befehl
Step & Repeat X, S Path Step & Repeat X, N Path
Unterschied zwischen 1. S Path und 2. N Path
