GV Series Automatisiertes Dosiersystem
140 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Anhang E, Multi-Nadel Einrichtung und Verwendung
(Fortsetzung)
Wie verwendet man den Multi-Nadel Befehl in einem Programm?
VORAUSSETZUNGEN
Das System wurde richtig eingestellt. Siehe “Aufbau und Kalibrieren des Systems (Voraussetzung)” auf
Seite48.
Die zusätzlichen Dosierer sind installiert und die Multi-Nadel Funktion ist aktiviert. Siehe “Aktivierung der Multi-
Nadeldosierung” auf Seite137 und “Einstellen des Kamera-Nadel Offsets für Multi-Dosierer” auf Seite137.
Ein Testwerkstück wurde auf der Fixierplatte oder Arbeitsfläche installiert.
HINWEIS: Dieser Abschnitt beschreibt den Programmierprozess für zwei Dosierer. Wiederholen Sie die Schritte
nach Bedarf für weitere Dosierer (es können bis zu vier Dosierer installiert werden).
# Klick Schritt Referenzbild
1
> MULTI NEEDLE
(MULTI NADEL)
• Klicken Sie auf den Programm Reiter.
• Machen Sie einen Doppelklick in die
Adresszeile, in die Sie einen Multi-Nadel
Befehl eingeben möchten und wählen Sie
MULTI NADEL aus.
2
1 >
• Geben Sie die Nummer des Dosierers ein,
der ab diesem Programmpunkt starten soll
(in diesem Beispiel Dosierer 1).
• Klicken Sie zum Speichern auf OK.
3
• Im zweiten Bildschirm machen Sie einen
Rechtsklick und setzen danach ein Häkchen
in der NADEL 1 Checkbox.
4
>
• Klicken Sie auf das FOKUS Feld, um die
Kamera zu fokussieren.
• Bewegen Sie das Fadenkreuz der Kamera,
bis es sich mittig über der gewünschten
Position des Werkstücks befindet.
5
• Geben Sie den notwendigen Befehl für den
Dosierer 1 (in diesem Beispiel, Erstellung von
Dosierlinien und –punkten) ein.
6
MULTI NEEDLE (MULTI
NADEL)
• Machen Sie einen Doppelklick in die
Adresszeile, in die Sie einen Multi-Nadel
Befehl eingeben möchten und wählen Sie
MULTI NADEL aus.
Fortsetzung auf der nächsten Seite
GV Series Automatisiertes Dosiersystem
141www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
# Klick Schritt Referenzbild
7
2 >
• Geben Sie die Nummer des Dosierers ein,
der ab diesem Programmpunkt starten soll
(in diesem Beispiel Dosierer 2).
• Klicken Sie zum Speichern auf OK.
8
• Im zweiten Bildschirm machen Sie einen
Rechtsklick und setzen Sie danach ein
Häkchen in der NADEL 2 Checkbox.
9
• Klicken Sie auf das FOKUS Feld, um die
Kamera zu fokussieren.
• Bewegen Sie das Fadenkreuz der Kamera,
bis es sich mittig über der gewünschten
Position des Werkstücks befindet.
10
• Geben Sie den notwendigen Befehl für den
Dosierer 2 (in diesem Beispiel Erstellung von
Dosierbögen und –bereichen) ein.
11
• Klicken Sie auf PROGRAMM BEENDEN, um
das Programm zu beenden.
Das Programm wird je nach Programmierung
entweder von Dosierer 1 oder 2 dosieren.
Anhang E, Multi-Nadel Einrichtung und Verwendung
(Fortsetzung)
Wie verwendet man den Multi-Nadel Befehl in einem Programm? (Fortsetzung)
GV Series Automatisiertes Dosiersystem
142 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Einstellen des Höhensensors
# Klick Schritt Referenzbild
1
> >
• Klicken Sie auf den KAMERA Reiter an
der Oberseite des Kamerabildschirms und
klicken Sie dann auf den HÖHENSENSOR
Reiter.
Das Höhensensor-Feld erscheint.
2
>
• Geben Sie in den Feldern in der oberen
rechten Ecke des Höhensensorbereichs
folgende Werte ein:
- Fühler-Ausgang: Wie an Ihr System
angeschlossen (Standard = 8)
- Sensor-Eingang: Wie an Ihr System
angeschlossen (Standard = 8)
- Geschwindigkeit erkennen (mm/s): 5
(Bereich = 1–20)
- Verfahrgrenze (mm): 20 (Bereich = 1–100)
HINWEISE:
• Geschwindigkeit erkennen legt fest, wie
schnell sich die Z-Achse nach unten zum
Werkstück bewegt, nachdem der Fühler
ausgefahren ist.
• Verfahrgrenze ist der Bereich, in dem sich
die Z-Achse bewegt, um die Höhe des
Nullpunkt-Wertes zu ermitteln.
Fortsetzung auf der nächsten Seite
Anhang F, Höhensensor Einrichtung und Verwendung
Der optionale Höhensensor erkennt jede Abweichung von den ursprünglich eingestellten Programmwerten der
Nullpunkt-Höhe von Werkstück zu Werkstück. Wenn sich die Höhe des Nullpunkts ändert, erkennt das System die
neue Höhe und stellt das Programm entsprechend ein.
VORAUSSETZUNGEN
Der Höhensensor ist installiert und das Kabel mit dem E/A-Anschluss verbunden. Lesen Sie die mitgelieferte
Anleitung des Höhensensors.
Das System ist richtig eingerichtet. Siehe “Aufbau und Kalibrieren des Systems (Voraussetzung)” auf Seite48.
Ein Test-Werkstück wurde auf der Fixierplatte oder Arbeitsfläche positioniert.

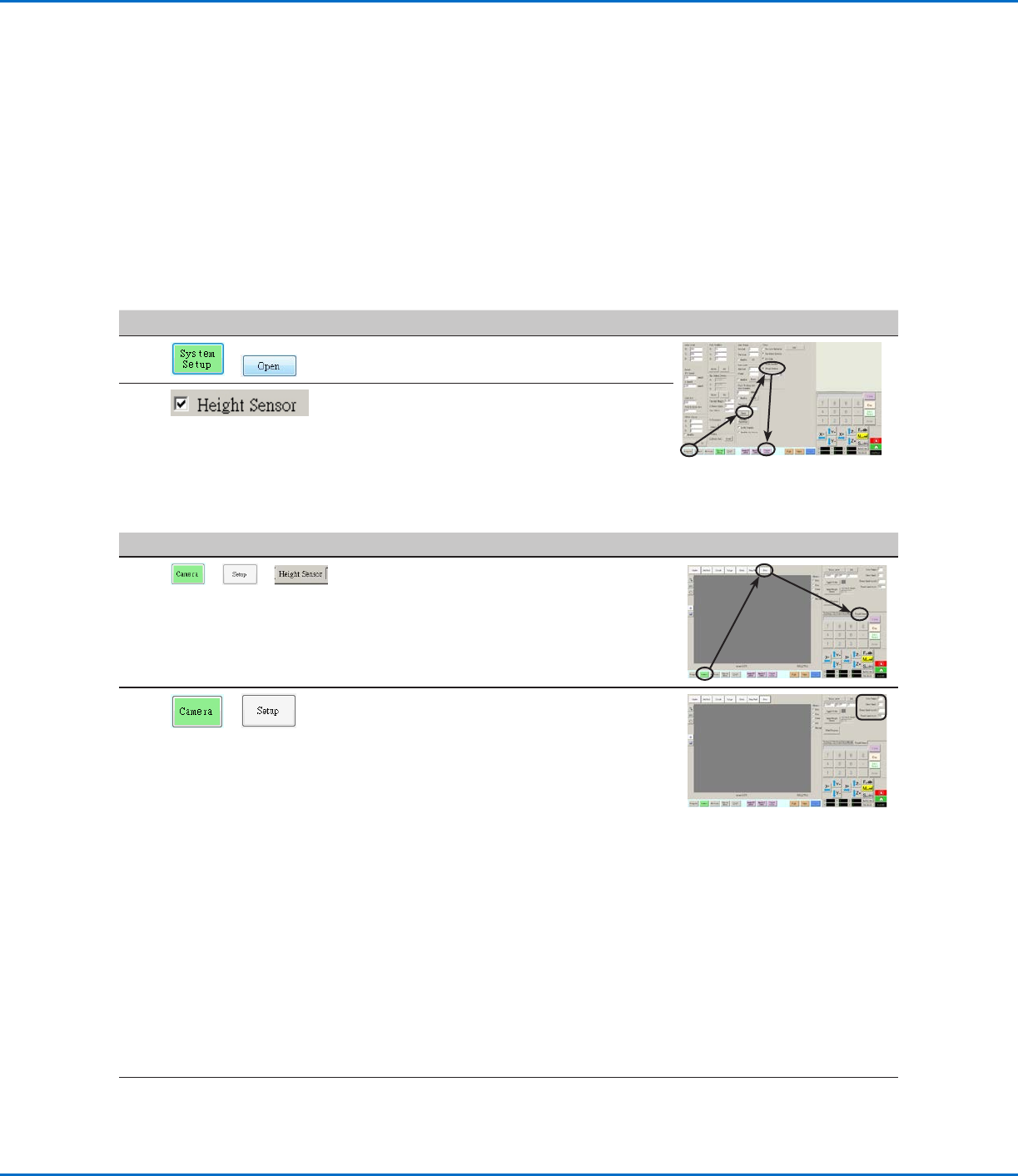

Aktivierung des Höhensensors
#
Klick Schritt Referenzbild
1
>
• Klicken Sie auf den SYSTEM MENÜ Reiter
und dann auf ÖFFNEN.
2
• Setzen Sie das Häkchen bei
HÖHENSENSOR.
Wenn der Höhensensor aktiviert ist,
erscheint der Fühlerbutton.
