GV Series Automatisiertes Dosiersystem
129www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Wie importiert man eine DXF-Datei?
VORAUSSETZUNGEN:
Das System ist richtig eingestellt. Siehe “Aufbau und Kalibrieren des Systems (Voraussetzung)” auf Seite48.
Falls die Spitze oder ein Element auf dem Z-Achsenkopf geändert wurde, führen sie das Systemsetup und die
Kalibirierung noch einmal aus, in dem Sie den Ersteinrichtungsassistenten benutzen. Siehe “Das System mit dem
Erstinstallationsassistenten des Roboters einrichten” auf Seite49.
Das System ist im korrekten Modus (Tip oder CCD).
Die DXF-Datei für das Werkstück befindet sich auf dem PC des Dosiersystems.
Das aktuelle Werkstück ist ordnungsgemäß auf der Fixierplatte platziert.
# Klick Schritt Referenzbild
1
• Clicken Sie DXF.
Der DXF Bildschirm erscheint im
Hauptbildschirm.
2
• Öffnen Sie das DXF File, das Sie in ein
Programm umwandeln wollen.
Das File erscheint im Hauptbildschirm.
3
or
• Um Lagen ein- oder auszublenden,
klicken Sie HIDE ALL LAYERS oder
SHOW ALL LAYERS.
4
• Wählen Sie die Punkte und / oder
Linien, auf die Sie Material dosieren
wollen. Siehe “Übersicht des DXF
Bildschirms” auf Seite127 für eine
Erklärung aller Auswahl Icons.
5
or
• Klicken Sie POINT DISPENSE (für
Dosierpunkte) oder LINE DISPENSE (für
Linien, Bögen und Kreise).
Das System generiert die
Porgrammbefehle, die das ausgewählte
Muster erstellen.
Fortsetzung auf der nächsten Seite
Anhang C, Importieren von DXF-Dateien (Fortsetzung)
GV Series Automatisiertes Dosiersystem
130 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

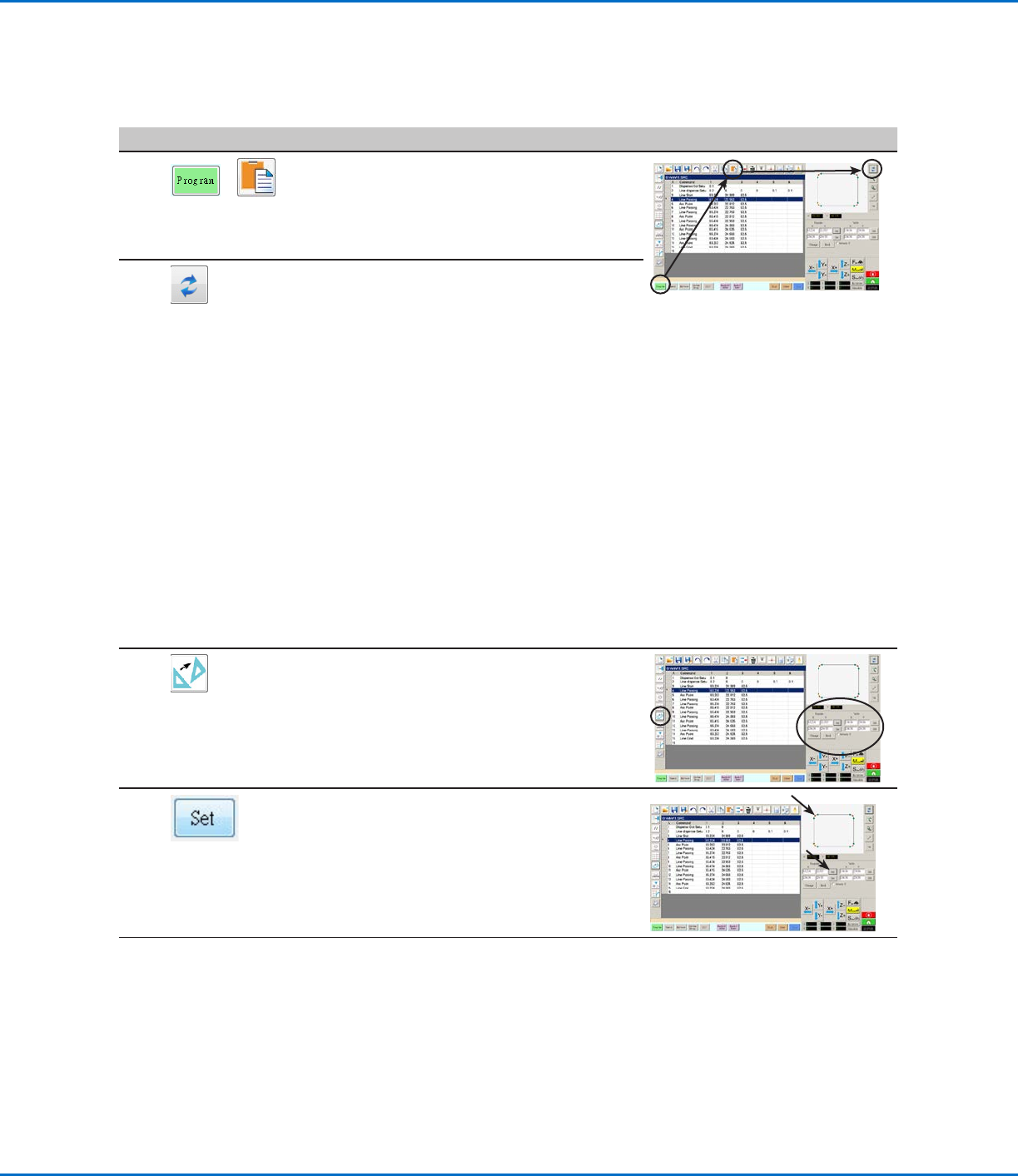

# Klick Schritt Referenzbild
6
>
• Klicken Sie auf den PROGRAM Tab,
wählen Sie eine leere Adresszeile aus
und klicken Sie auf PASTE.
Der Befehl erscheint im
Programmbildschirm.
7
• Klicken Sie REFRESH (aktualisieren)
neben dem sekundären
Ansichtsbildschirm, um die importierten
Punkte und Linien anzuzeigen.
Der nächste Schritt ist, die
Programmbefehle dem aktuellen
Werkstück zuzuordnen.
HINWEISE:
• Nachdem Sie Änderungen im Programm
vorgenommen haben, klicken Sie
auf REFRESH, um die Ansicht des
sekundären Ansichtsbildschirms zu
aktualisieren, damit die Änderungen
angezeigt werden.
• Es ist möglich, dass Sie zoomen
müssen, um die Punkte zu sehen. Das
kann verhindert werden, wenn Sie
Offset Werte in das Optionsfenster des
DXF Bildschirms korrekt einfügen.
8
• Klicken Sie TRANSFORM.
Die Programm- und Tabellenfelder
erscheinen.
9
• Klicken Sie auf einen Punkt ganz links
auf der Seite der angezeigten Punkte im
sekundären Ansichtsbildschirm, dann
klicken Sie auf den oberen SET Knopf
unter Programm.
Fortsetzung auf der nächsten Seite
Wie importiert man eine DXF-Datei? (Fortsetzung)
Anhang C, Importieren von DXF-Dateien (Fortsetzung)
GV Series Automatisiertes Dosiersystem
131www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

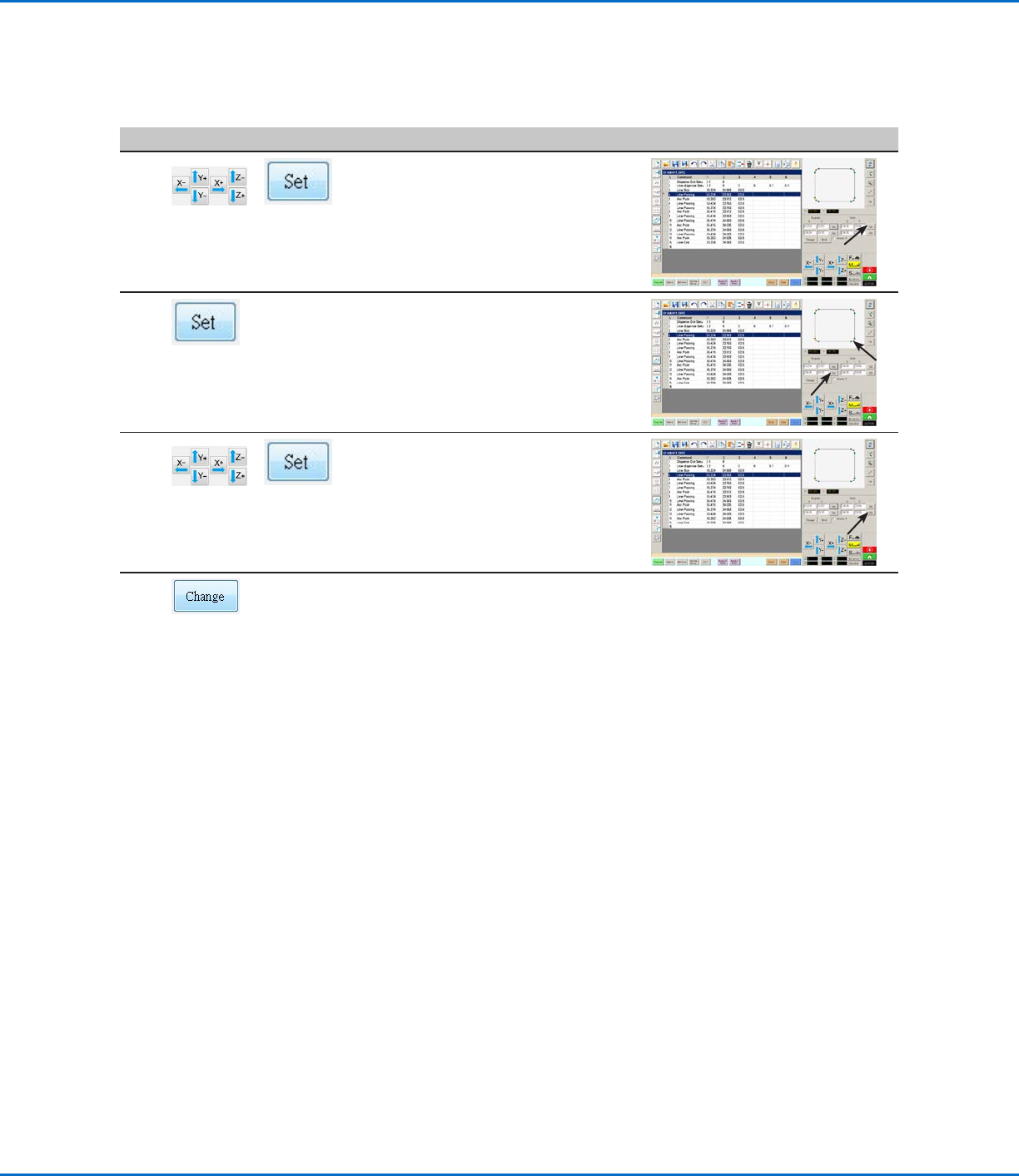

# Klick Schritt Referenzbild
10
>
• Bewegen Sie die Nadel zum gleichen
Punkt auf dem aktuellen Werkstück und
klicken Sie dann auf den oberen SET
Knopf unter Table.
11
• Klicken Sie auf einen Punkt ganz rechts
auf der Seite der angezeigten Punkte im
sekundären Ansichtsbildschirm, dann
klicken Sie auf den unteren SET Knopf
unter Program.
12
>
• Bewegen Sie die Nadel zu dem gleichen
Punkt auf dem aktuellen Werkstück und
klicken Sie dann auf den unteren SET
Knopf unter Table.
13
• Klicken Sie auf CHANGE.
Das System aktualisiert alle XY-
Positionen im Programm, damit sie sich
den gleichen XY-Positionen auf dem
aktuellen Werkstück anpassen können.
Wie importiert man eine DXF-Datei? (Fortsetzung)
Anhang C, Importieren von DXF-Dateien (Fortsetzung)
