Automatisierte Dosiersysteme der RV-Serie
100
AnhangC, Importieren von DXF-Dateien
Dieser Abschnitt enthält eine Übersicht über die Bestandteile des DXF-Bildschirms und über den Import von DXF-
Dateien.

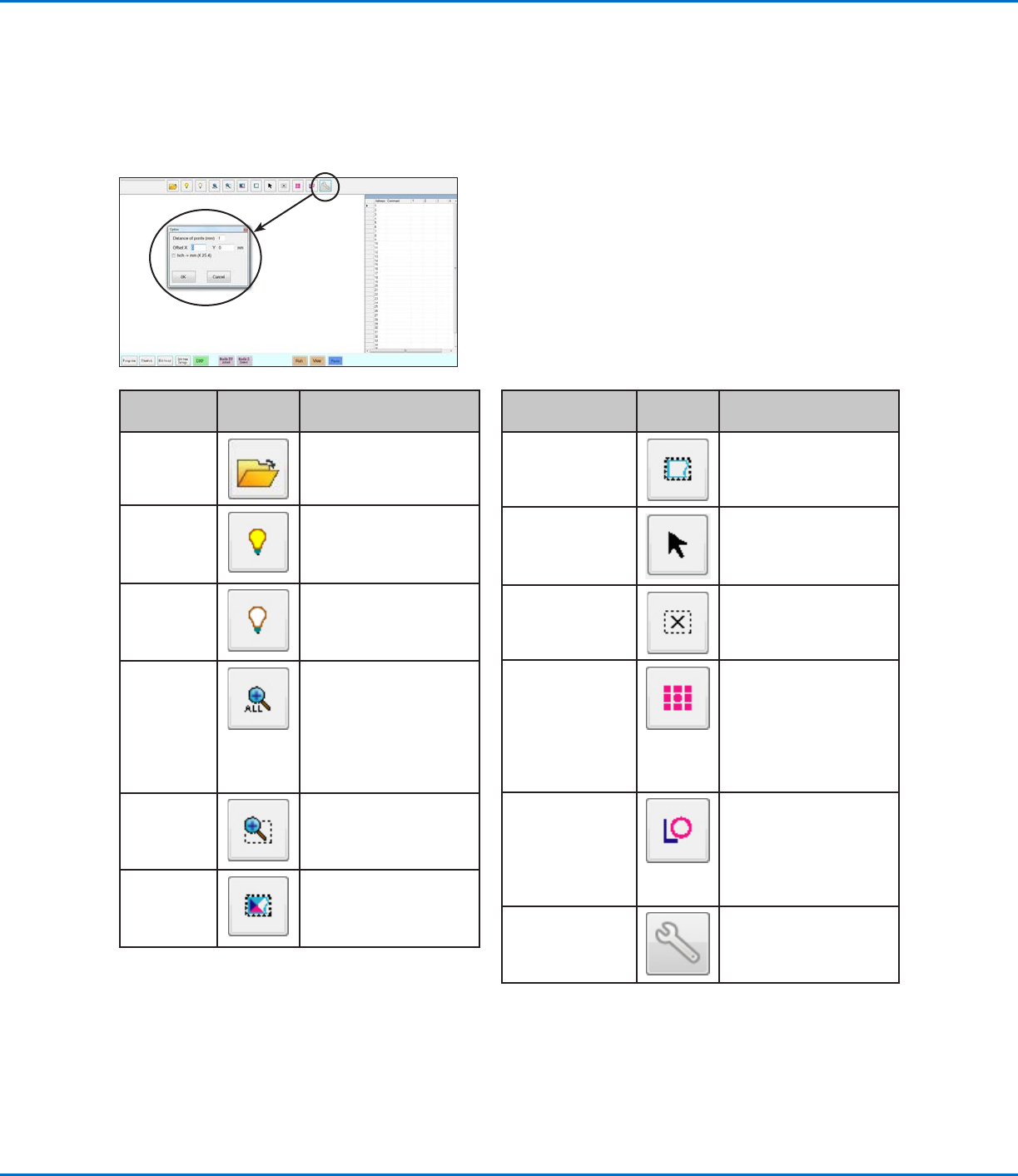

Übersicht über den DXF-Bildschirm
Name des
Symbols
Symbol Funktion
Open a
File (Datei
öffnen)
Öffnet eine Datei
Show All
Layers (Alle
Ebenen
anzeigen)
Zeigt alle Ebenen einer
geöffneten DXF-Datei an
Hide All
Layers (Alle
Ebenen
ausblenden)
Blendet alle Ebenen
einer geöffneten DXF-
Datei aus
See All
(Alles
anzeigen)
Komprimiert oder ändert
die Größe des Displays,
so dass alle Punkte der
geöffneten DXF-Datei
im Anzeigebereich des
Bildschirms zu sehen
sind
Zoom
Zoomt in den
ausgewählten Bereich
Select
All (Alles
auswählen)
Wählt alle Punkte in der
DXF-Datei aus
Name des
Symbols
Symbol Funktion
Range of Select
(Auswahlbereich)
Wählt nur die Punkte im
Bereich des Rechtecks
aus
Select Directly
(Direkte Auswahl)
Wählt ein Element aus
Cancel Select
(Auswahl
aufheben)
Hebt jede Auswahl auf
Point Dispense
(Punktdosierung)
Fügt „Dispense
Dot“-Befehle
(Dosierungspunkt)
für alle ausgewählten
Punkte auf einem
importierten DXF-Bild
ein
Line Dispense
(Liniendosierung)
Fügt „Line
Dispense“-Befehle
(Liniendosierung) für alle
ausgewählten Formen
auf einem importierten
DXF-Bild ein
Option
Siehe „DXF-Import-
Einstellungen“ auf
Seite101.
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Automatisierte Dosiersysteme der RV-Serie
101

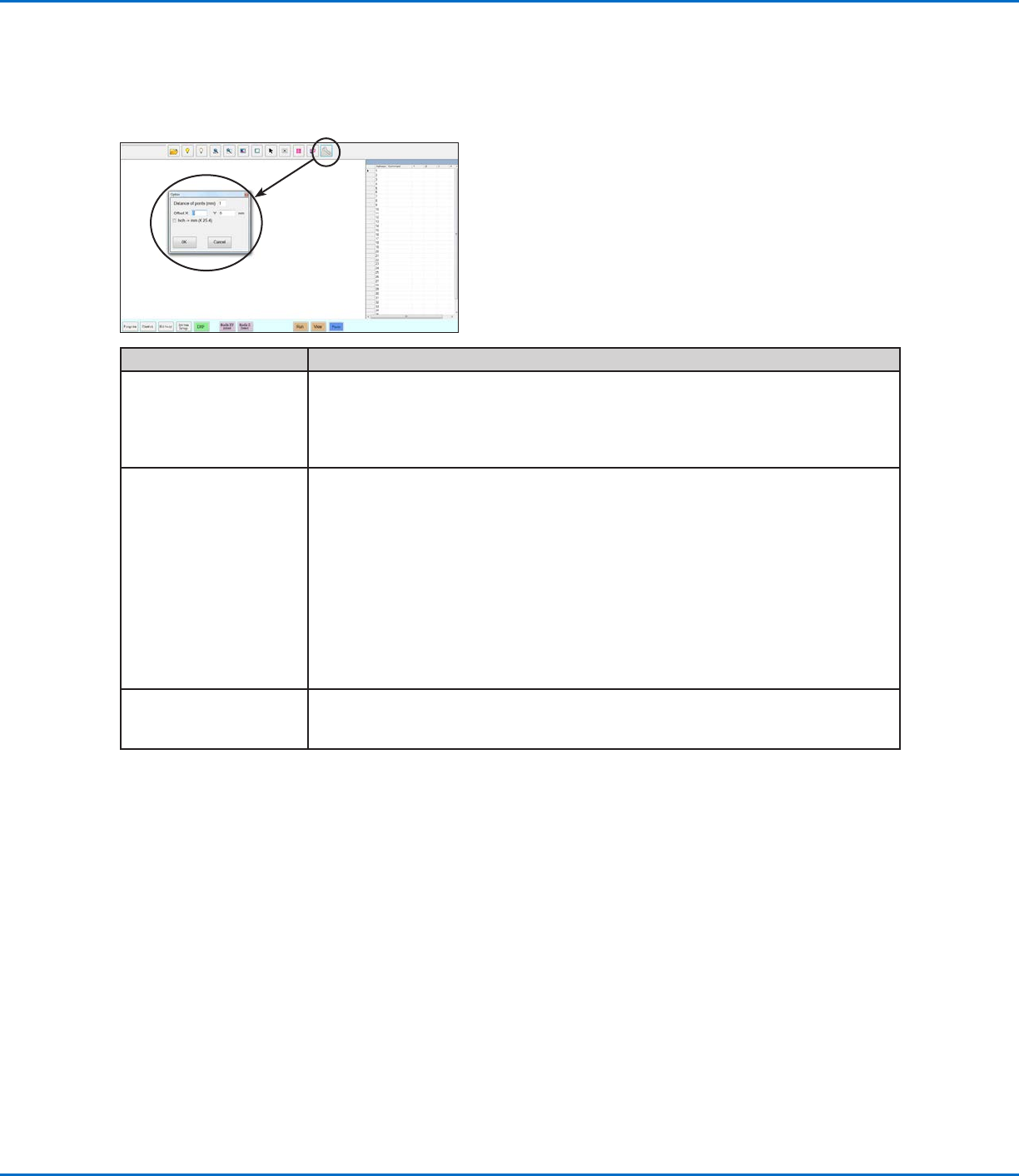

DXF-Import-Einstellungen
Klicken Sie auf das Symbol OPTION im DXF-Bildschirm, um die DXF-Import-Einstellungen festzulegen.
Teil Beschreibung
Distance of points (mm)
(Entfernung der Punkte)
Gibt die Entfernung zwischen zwei Punkten auf einer Kurve an, wenn die Kurve in
Koordinaten umgewandelt wird. Wenn dieser Wert beispielsweise auf 1 gesetzt und
eine 10 mm lange Kurve in einen Befehl umgewandelt wird, ist das Ergebnis eine
Serie von „Line Start“ (Linienstart)-, „Line Passing“ (Linienpassierung)- und „Line End“
(Linienende)-Befehlen, die eine Kurve mit insgesamt 11 Punkten erzeugt.
Offset X, Y Nachdem Sie mit „Point Dispense“ (Punktdosierung) oder „Line Dispense“
(Liniendosierung) Programmbefehle erstellt haben, können die entstehenden XY-
Werte negative Zahlen sein. Das führt dazu, dass die importierten Punkte auf dem
sekundären Ansichtsbildschirm außerhalb des Gitters angezeigt werden. Um dieses
Problem zu beheben, geben Sie X- und/oder Y-Werte in die Offset-Felder des
Optionsfensters ein, so dass sich die importierten XY-Werte in positive Wert ändern.
Wenn beispielsweise ein importierter XY-Wert -150, -150, 0 lautet, dann geben Sie
200 für Offset X und 200 für Offset Y ein, klicken Sie auf OK und klicken Sie dann
erneut auf das Symbol „Point Dispense“ (Punktdosierung) oder „Line Dispense“
(Liniendosierung), um die Werte zu aktualisieren. Die neuen Werte sind dann 50, 50, 0
und die Punkte werden im Gitter des sekundären Ansichtsbildschirms sichtbar, wenn
Sie auf den Programmbildschirm gehen.
Inch >mm (X 25.4) Schaltet die Anzeige von Einheiten zwischen Metrisch und Englisch um. Versehen Sie
dieses Kontrollkästchen mit Häkchen, wenn die Einheiten in mm angezeigt werden
sollen.
AnhangC, Importieren von DXF-Dateien (Fortsetzung)
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Automatisierte Dosiersysteme der RV-Serie
102

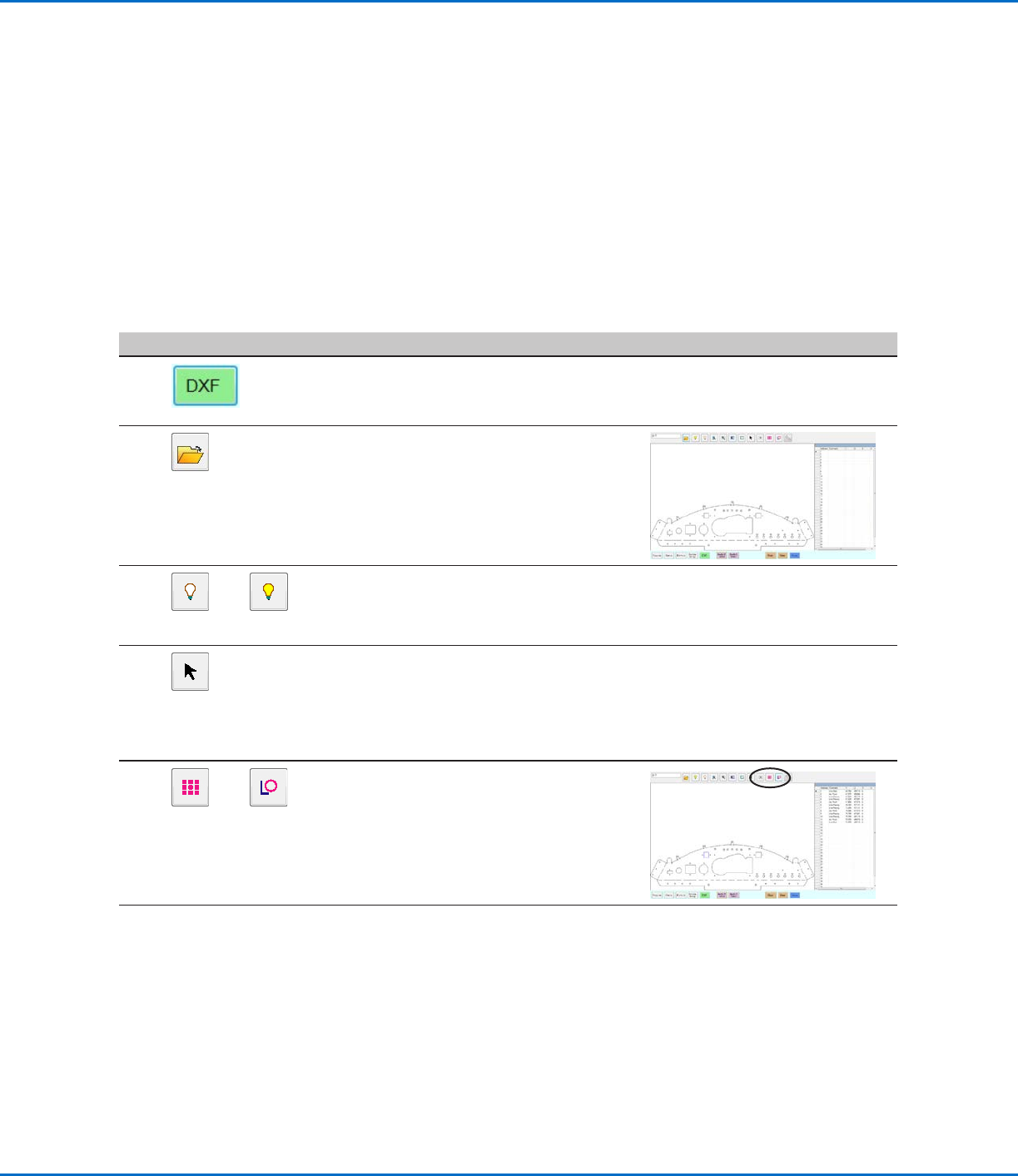

Importieren einer DXF-Datei
VORAUSSETZUNGEN
Das System ist ordnungsgemäß eingerichtet. Siehe „Einrichten und Kalibrieren des Systems (erforderlich)“ auf
Seite40.
Wenn die Nadel oder ein Element des Kopfes der Z-Achse geändert wurde, wiederholen Sie die
Systemeinrichtung und -kalibrierung mit dem Assistenten für Roboter-Ersteinrichtung. Siehe „Einrichten des
Systems mit dem Assistenten für Roboter-Ersteinrichtung“ auf Seite43.
Das System befindet sich im richtigen Modus (Nadel- oder CCD-Modus).
Die DXF-Datei für das Werkstück befindet sich auf dem DispenseMotion-Controller.
Das aktuelle Werkstück ist korrekt auf der Fixierplatte positioniert.
Nr. Klick Schritt Referenzbild
1
• Klicken Sie auf DXF.
Der DXF-Bildschirm erscheint im
sekundären Ansichtsbildschirm.
2 • Öffnen Sie die DXF-Datei, die Sie in ein
Programm konvertieren möchten.
Die Datei erscheint im
Hauptansichtsbildschirm.
3
oder
• Um Ebenen ein- oder auszublenden,
klicken Sie auf HIDE ALL LAYERS (Alle
Ebenen ausblenden) oder auf SHOW
ALL LAYERS (Alle Ebenen einblenden).
4
• Wählen Sie die Punkte und/oder Linien,
auf die Sie Flüssigkeit aufbringen
möchten. Erläuterungen zu allen
Auswahlsymbolen finden Sie unter
„Übersicht über den DXF-Bildschirm“
auf Seite100.
5
oder
• Klicken Sie auf POINT DISPENSE (für
Punktdosierung) oder LINE DISPENSE
(für Linien, Bögen und Kreise).
Das System erzeugt die
Programmbefehle, die das ausgewählte
Muster erstellen.
Fortsetzung auf der nächsten Seite
AnhangC, Importieren von DXF-Dateien (Fortsetzung)
