Automatisierte Dosiersysteme der RV-Serie
14
Monitor und
Tastatur (Maus
nicht abgebildet)
Roboter
DispenseMotion-Controller
Kartusche für die
Flüssigkeitsdosierung
Fixierplatte
(optional)
Nadelerkennung (optional)

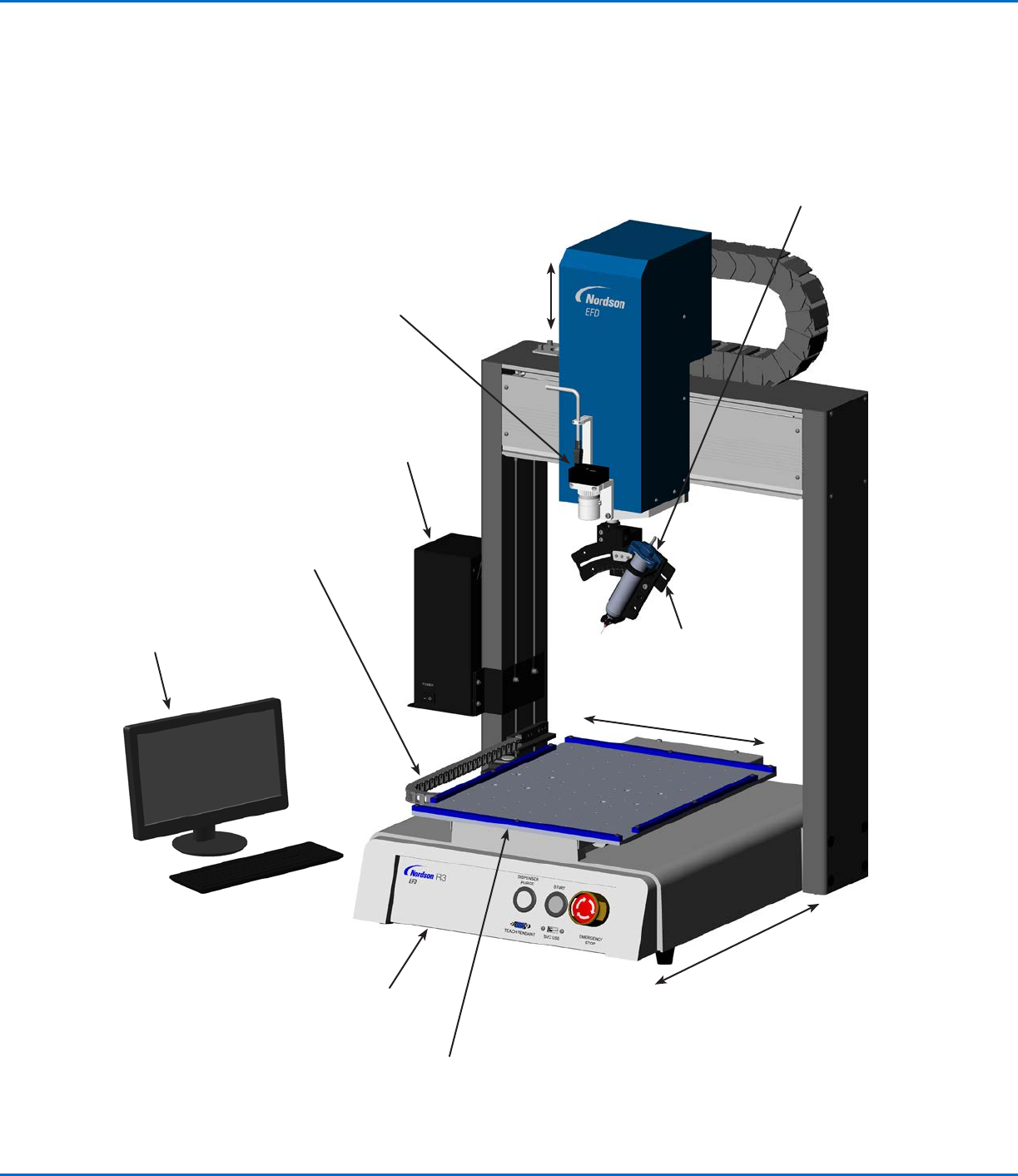

Systemmerkmale
Kennzeichnung von Systemkomponenten der RV-Serie
CCD-Kamera
(fest montierte
Kamera)
Halterung, R-Serie
X-Achse
Z-Achse
Y-Achse
R-Achse
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Automatisierte Dosiersysteme der RV-Serie
15

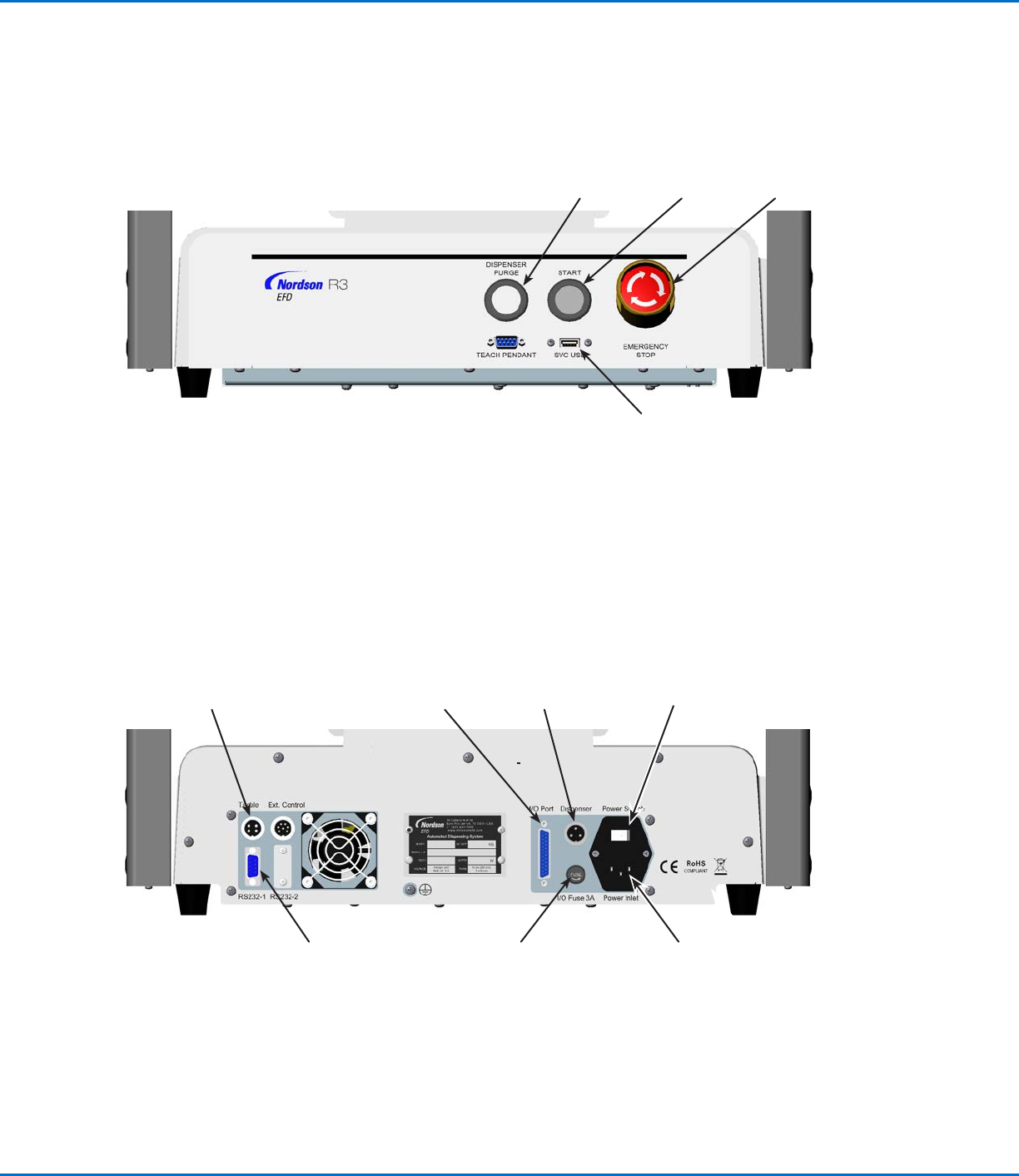

RV, Rückseite
Systemmerkmale (Fortsetzung)
Dosiergerät-Anschluss (zum
Starten des Dosiergeräts/
Controllers) Netzschalter
RS232-1-
Anschluss
Ext. Steueranschluss
(für den E/A-
Sicherheitsstecker)
Netzeingang
Taktil-Anschluss (für die
Nadelerkennungssystem,
falls vorhanden)
NOT-AUS-
TasterSTART Taste
Spültaste für
Dosiergerät
SVC-USB-Anschluss (für
Software-Upgrades)
RV, vorderes Bedienfeld
E/A-Anschluss (I/O
Port) (für Eingangs-/
Ausgangsanschlüsse)
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Automatisierte Dosiersysteme der RV-Serie
16

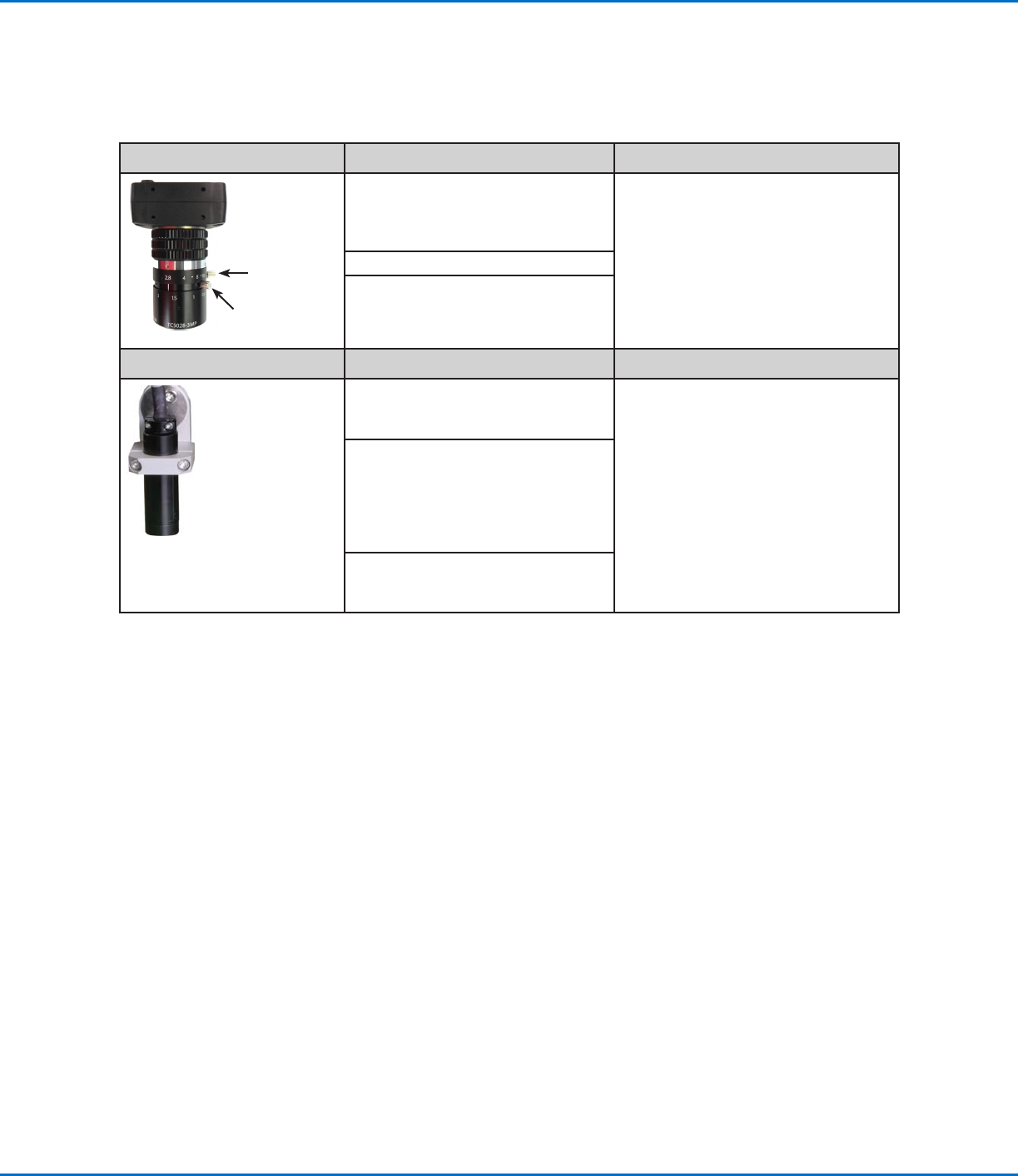

Kamera
Ihr System enthält eine Smart-Vision-CCD-Kamera, mit der Sie die Arbeitsfläche oder Fixierplatte betrachten und
fokussieren können. Bei der RV-Serie können zwei Typen von CCD-Kameras verwendet werden: Eine feststehende
Kamera, die stationär befestigt ist, oder eine mitfahrende Kamera auf der R-Achse, welche die Bewegungen der
R-Achse mitfährt.
Feststehende CCD-Kamera Eigenschaften Fokussiervorgang
Belichtungs-
Einstellrad
Fokussierungs-
Einstellrad
Wandelt die analogen
Kamerabildpunkte in digitale Werte für
ein äußerst präzises Bildmanagement
um
Verwenden Sie die beiden Einstellräder:
• Das obere Einstellrad dient zum
Einstellen der Belichtung (d. h. wie
viel Licht in das Bild eintritt).
• Das untere Einstellrad dient zum
Fokussieren des Bildes.
• Die Standard-Fokushöhe beträgt Null
(0).
Feste Brennweite
Es sind verschiedene Objektive
erhältlich (für unterschiedliche
Brennweiten, Sichtfelder usw.)
Mitfahrende CCD-Kamera Eigenschaften Fokussiervorgang
Für ein sehr präzises Bildmanagement
wandelt sie die analogen Kamerapixel
in digitale Werte
• Die Kamera muss nach oben oder
unten bewegt werden um das Bild zu
fokussieren.
Befestigt auf der R-Achse des
Roboters erlaubt sie verschiedene
Substratansichten mit einem Winkel
von 0° bis 90° und hat ebenfalls die
Fähigkeit verschiedene Substrathöhen
mit einem Programm zu fokussieren
Fixierter Fokus-Abstand (zum
Fokussieren muss die Kamera nach
oben und unten bewegt werden)
