Automatisierte Dosiersysteme der RV-Serie
81
AnhangA, Befehlsfunktionen (Fortsetzung)
Backtrack Setup (Rückfahrweg-Setup) (Fortsetzung)

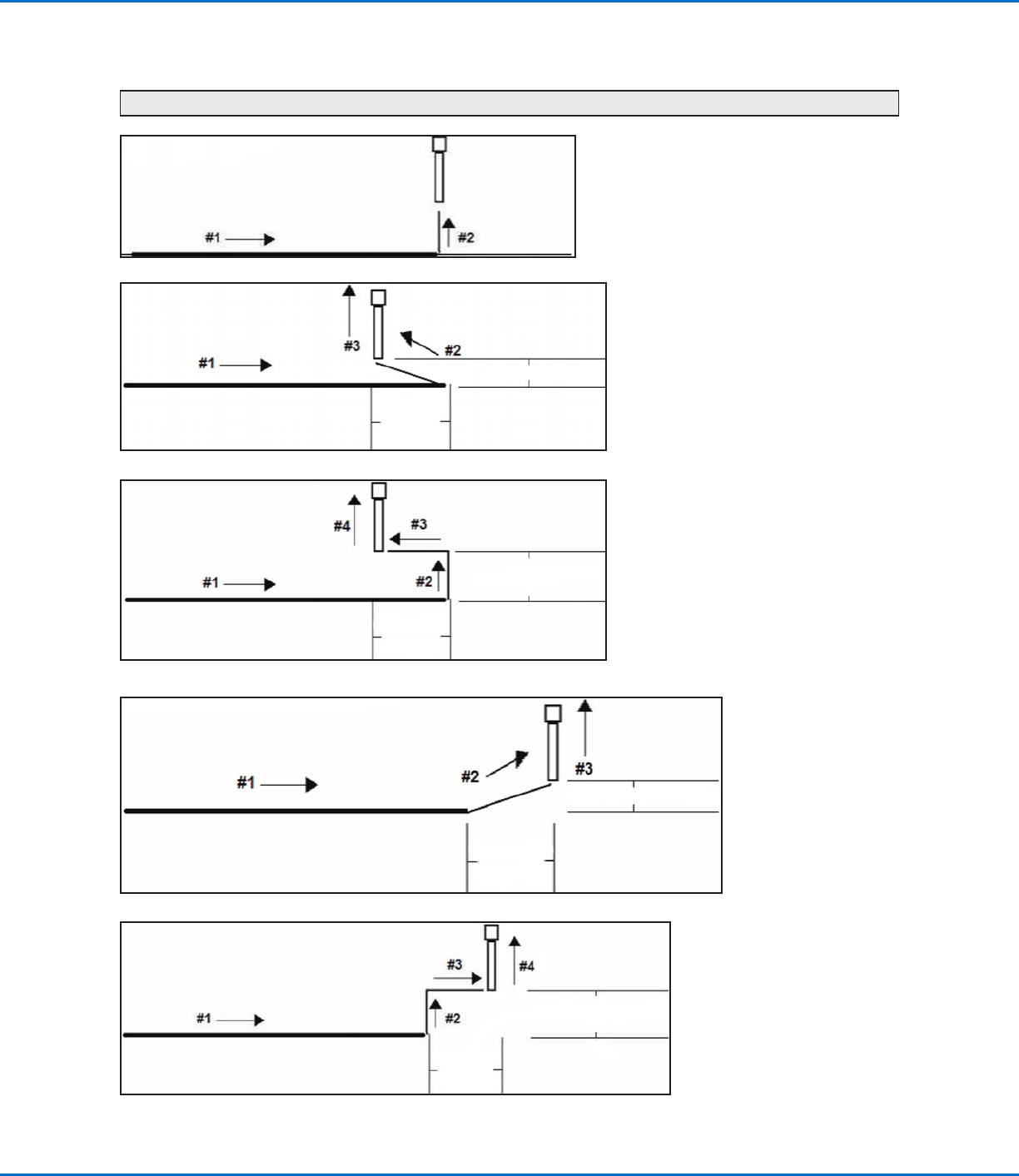

Beispielabbildungen für Backtrack-Setup (Rückfahrweg-Setup)
0 oder leer (Normal)
Rückfahrweg-
Abstand
1 (Zurück)
Rückfahrweg-Abstand
Rückfahrweg-
Länge
2 (Rechtwinklig zurück)
Rückfahrweg-Abstand
Rückfahrweg-
Länge
3 (Vorwärts)
Rückfahrweg-Abstand
Rückfahrweg-
Länge
4 (Rechtwinklig vorwärts)
Rückfahrweg-Abstand
Rückfahrweg-
Länge
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Automatisierte Dosiersysteme der RV-Serie
82
AnhangA, Befehlsfunktionen (Fortsetzung)
Muster aufrufen
Klick Funktion
Doppelklicken
Sie auf Adresse
und wählen
Sie aus dem
Dropdown-
Menü aus
Dadurch dosiert das System ein Muster, das wie ein anderes Muster in diesem Programm aussieht, jedoch
an der Stelle im Programm, an welcher der „Call Pattern“-Befehl (Muster aufrufen) steht. Das aufgerufene
Muster muss mit einer ihm zugeordneten Kennzeichnung versehen sein. Das System stoppt die Dosierung
des aufgerufenen Musters, sobald es den „End Pattern“-Befehl (Muster beenden) erreicht.

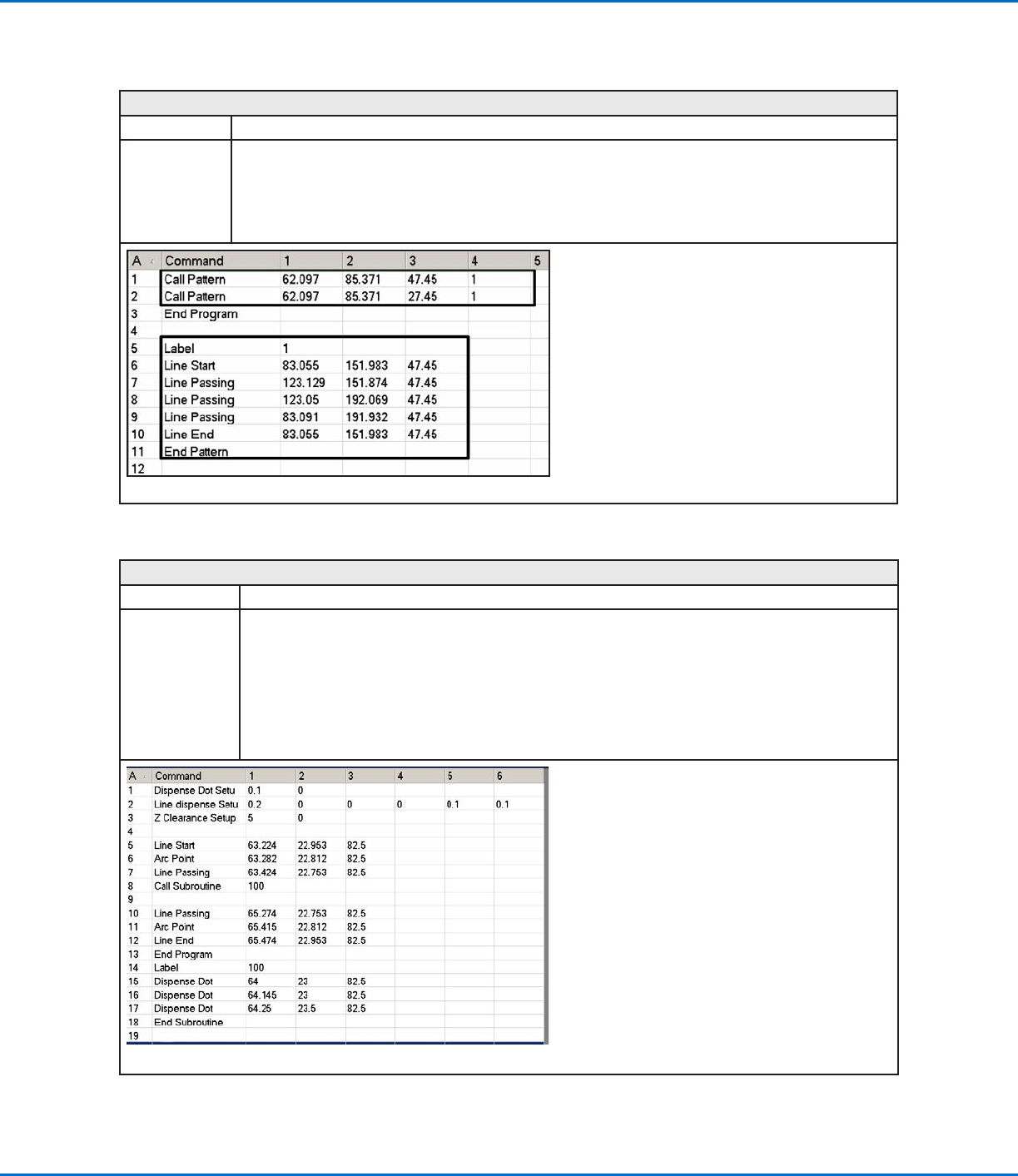

Beispiel für ein Programm mit „Call Pattern“-Befehl (Muster aufrufen)
Call Subroutine (Unterprogramm aufrufen)
Klick Funktion
Doppelklicken Sie
auf Adresse und
wählen Sie aus
dem Dropdown-
Menü aus
Ein Unterprogramm ist ein Satz von Befehlen, der sich am Ende des Programms befindet. „Call Subroutine“
(Unterprogramm aufrufen) führt dazu, dass das Programm zu einer bestimmten Adresse im Unterprogramm
springt und anschließend die dort hinterlegten Befehle ausführt. Wenn der „End Subroutine“-Befehl
(Unterprogramm beenden) (der sich im Unterprogramm befindet) erreicht wird, fährt das Programm an
der Adresse fort, die unmittelbar auf den „Call Subroutine“-Befehl (Unterprogramm aufrufen) folgt. „Call
Subroutine“ (Unterprogramm aufrufen) ist am nützlichsten, um ein Muster an einer beliebigen Stelle
auf demselben Werkstück zu wiederholen (im Gegensatz zum „Step & Repeat“-Befehl (Schritt und
Wiederholung), bei dem das Muster auf einzelnen Werkstücken wiederholt wird, die in geraden Linien und in
festen Abständen voneinander angeordnet sind).
Beispiel für ein Programm mit einem „Call Subroutine“-Befehl (Unterprogramm aufrufen)
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Automatisierte Dosiersysteme der RV-Serie
83
AnhangA, Befehlsfunktionen (Fortsetzung)
Circle (Kreis)
Klick Funktion
Registriert einen Kreis mit der Kreismitte an der aktuellen XYZ-Position
Parameter Beschreibung
Diameter
(Durchmesser)
Durchmesser des Kreises (in mm)
Start Angle
(Startwinkel)
Der Winkel (in Grad) von der Kreismitte, wo der Startpunkt des Kreises beginnt.
DerStandardwert von 0 Grad entspricht der 3-Uhr-Position.
Standard: 0 (Grad)
Bereich: 0 bis 360
HINWEIS: Sie können auch einen negativen Wert eingeben. Wenn Sie beispielsweise -90
eingeben, ist der Kreis-Startpunkt die 12-Uhr-Position.
End Angle
(Endwinkel)
Der Winkel (in Grad) nach dem Startwinkelwert, bei dem die Dosierung stoppt.
Standard: 0 (Grad)
Um gegen den Uhrzeigersinn zu dosieren, geben Sie einen negativen Wert ein.
Dispense Dot (Dosierpunkt)
Klick Funktion
Registriert die gegenwärtige XYZR-Position als Dosierpunkt.
Dispense Dot Setup (Dosierpunkt-Setup)
Klick Funktion
Stellt ein, wie das System einen Punkt Flüssigkeit aufbringt.
Parameter Beschreibung
Valve On Time
(Ventil-Ein-Zeit)
Gibt an, wie lange das Dosiergerät offen bleibt (in Sekunden).
Dwell Time
(Verweilzeit)
Verzögerungszeit (in Sekunden), die am Ende der Dosierung auftritt, damit das System einen
Druckausgleich schaffen kann, bis sich die Nadel zum nächsten Punkt bewegt.
Head Time
(Vorlaufzeit)
Verzögerungszeit (in Sekunden), die am Anfang der Dosierung auftritt.
