Nr. Klick Schritt Referenzbild
6
>
• Klicken Sie auf die Registerkarte
PROGRAM (Programm), wählen Sie
eine leere Adresszeile aus und klicken
Sie dann auf PASTE (Einfügen).
Die Befehle erscheinen im
Programmbildschirm.
7 • Klicken Sie auf REFRESH
(Aktualisieren) neben dem sekundären
Ansichtsbildschirm, um die importierten
Punkte und Linien anzuzeigen und nach
Bedarf Änderungen am Programm
vorzunehmen.
Der nächste Schritt besteht darin,
die Programmbefehle dem aktuellen
Werkstück zuzuordnen.
HINWEISE:
• Nachdem Sie Änderungen
im Programm vorgenommen
haben, klicken Sie auf REFRESH
(Aktualisieren), um die Ansicht des
sekundären Ansichtsbildschirms zu
aktualisieren, damit die Änderungen
angezeigt werden.
• Möglicherweise müssen Sie zoomen,
um die Punkte zu sehen. Dies lässt
sich vermeiden, wenn Sie Offset-Werte
in das Optionsfenster des DXF-
Bildschirms einfügen. Siehe „Option X,
Y“ unter „DXF-Import-Einstellungen“ auf
Seite101.
8
• Klicken Sie auf TRANSFORM
(Transformieren).
Die Programm- und Tabellenfelder
erscheinen.
9 • Klicken Sie auf einen Punkt ganz links
auf der Seite der auf dem sekundären
Ansichtsbildschirm angezeigten Punkte
und dann auf die obere Schaltfläche
SET (Einstellen) unter „Program“
(Programm).
Fortsetzung auf der nächsten Seite
AnhangC, Importieren von DXF-Dateien (Fortsetzung)
Importieren einer DXF-Datei (Fortsetzung)
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Automatisierte Dosiersysteme der RV-Serie
104

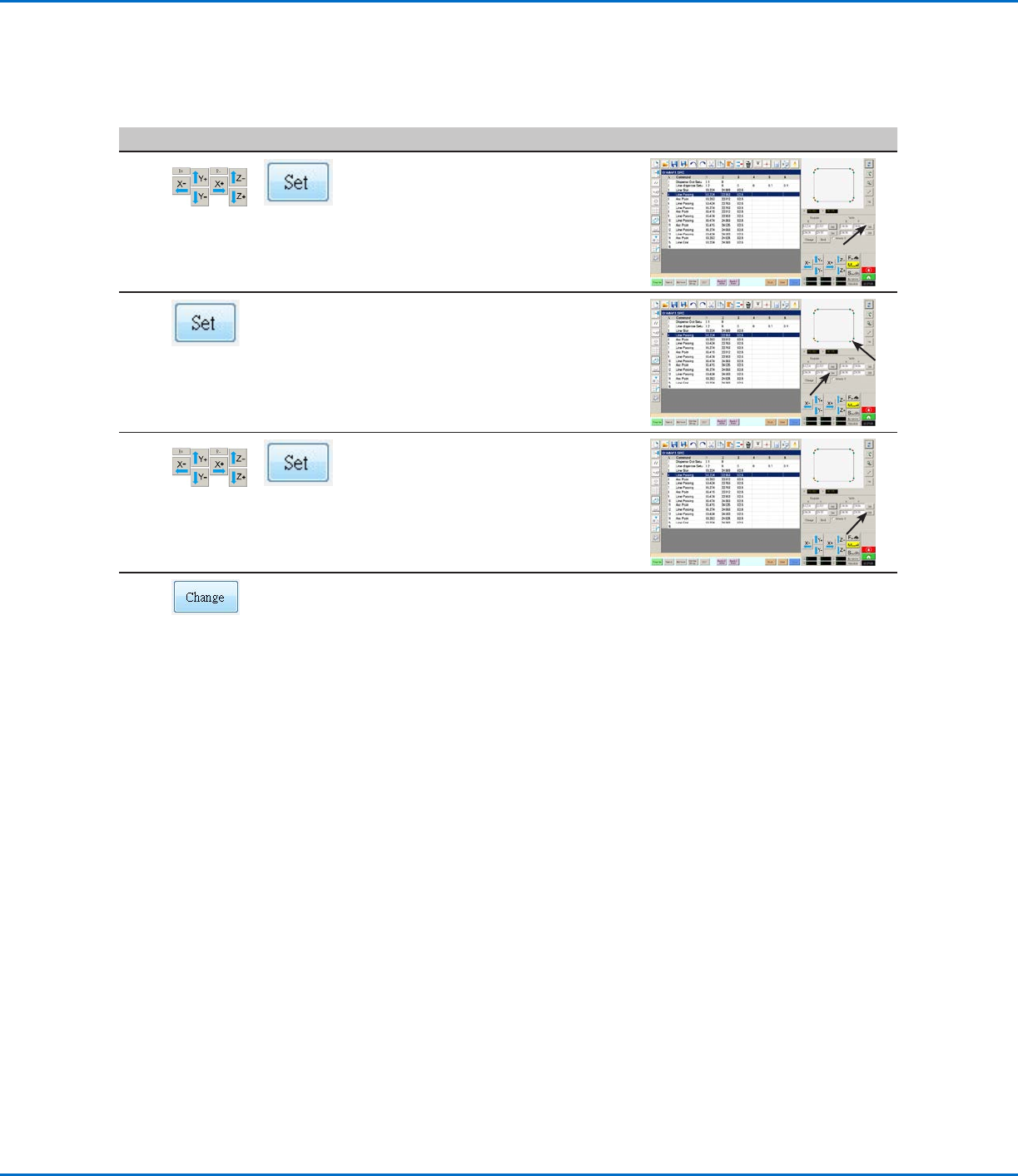

Nr. Klick Schritt Referenzbild
10
>
• Bewegen Sie die Nadel zu demselben
Punkt auf dem aktuellen Werkstück
und klicken Sie dann auf die obere
Schaltfläche SET (Einstellen) unter
„Table“ (Tabelle).
11 • Klicken Sie auf einen Punkt ganz rechts
auf der Seite der auf dem sekundären
Ansichtsbildschirm angezeigten Punkte
und klicken Sie dann auf die untere
Schaltfläche SET (Einstellen) unter
„Program“ (Programm).
12
>
• Bewegen Sie die Nadel zu demselben
Punkt auf dem aktuellen Werkstück
und klicken Sie dann auf die untere
Schaltfläche SET (Einstellen) unter
„Table“ (Tabelle).
13 • Klicken Sie auf CHANGE (Ändern).
Das System aktualisiert alle XY-
Positionen im Programm, damit sie sich
den gleichen XY-Positionen auf dem
aktuellen Werkstück anpassen können.
AnhangC, Importieren von DXF-Dateien (Fortsetzung)
Importieren einer DXF-Datei (Fortsetzung)
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Automatisierte Dosiersysteme der RV-Serie
105
AnhangD, Einrichten der QR-Code-Scanfunktion
Programme können mittels QR-Code-Scan ausgeführt werden. Damit das System ein Programm über einen QR-
Code ausführt, muss Folgendes erfolgen:
• Für das Werkstück muss ein QR-Code auf der Oberfläche der Roboter-Fixierplatte vorhanden sein
(beispielsweise auf dem Werkstück selbst oder auf der Werkstückhalterung).
• Die QR-Scanfunktion muss aktiviert sein und jeder QR-Code muss einem Programm zugeordnet sein. Siehe
hierzu das nachstehende Verfahren.
HINWEIS: Barcodes werden nicht unterstützt.
Aktivieren der QR-Code-Scanfunktion

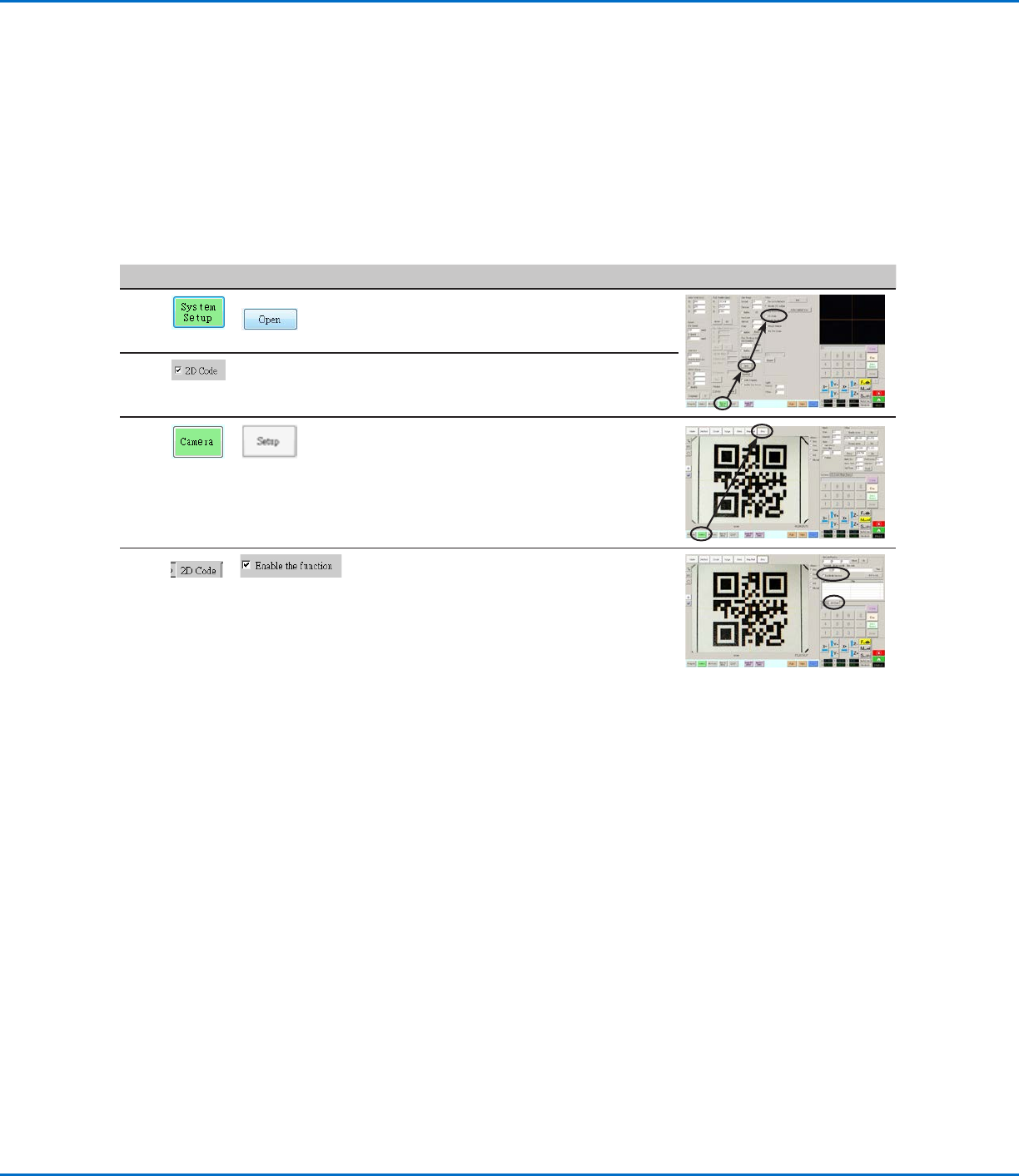

Nr. Klick Schritt Referenzbild
1
>
• Klicken Sie auf die Registerkarte SYSTEM
SETUP (Systemeinrichtung) und dann auf
OPEN (Öffnen).
2 • Versehen Sie „2D CODE“ mit Häkchen, um
die QR-Code-Scanfunktion zu aktivieren.
3
>
• Klicken Sie auf die Registerkarte
CAMERA (Kamera) und anschließend
auf SETUP (Einrichten) oben auf dem
Kamerabildschirm.
Die Kamera-Einrichtungsfelder erscheinen.
4
>
• Klicken Sie auf die Registerkarte 2D CODE,
um die Code-Einrichtungsfelder zu öffnen
und versehen Sie ENABLE THE FUNCTION
(Funktion aktivieren) mit Häkchen.
