AnhangE, Multi-Nadel-Einrichtung und -Verwendung
(Fortsetzung)
Verwenden des Multi-Nadel-Befehls in einem Programm (Fortsetzung)
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Automatisierte Dosiersysteme der RV-Serie
113

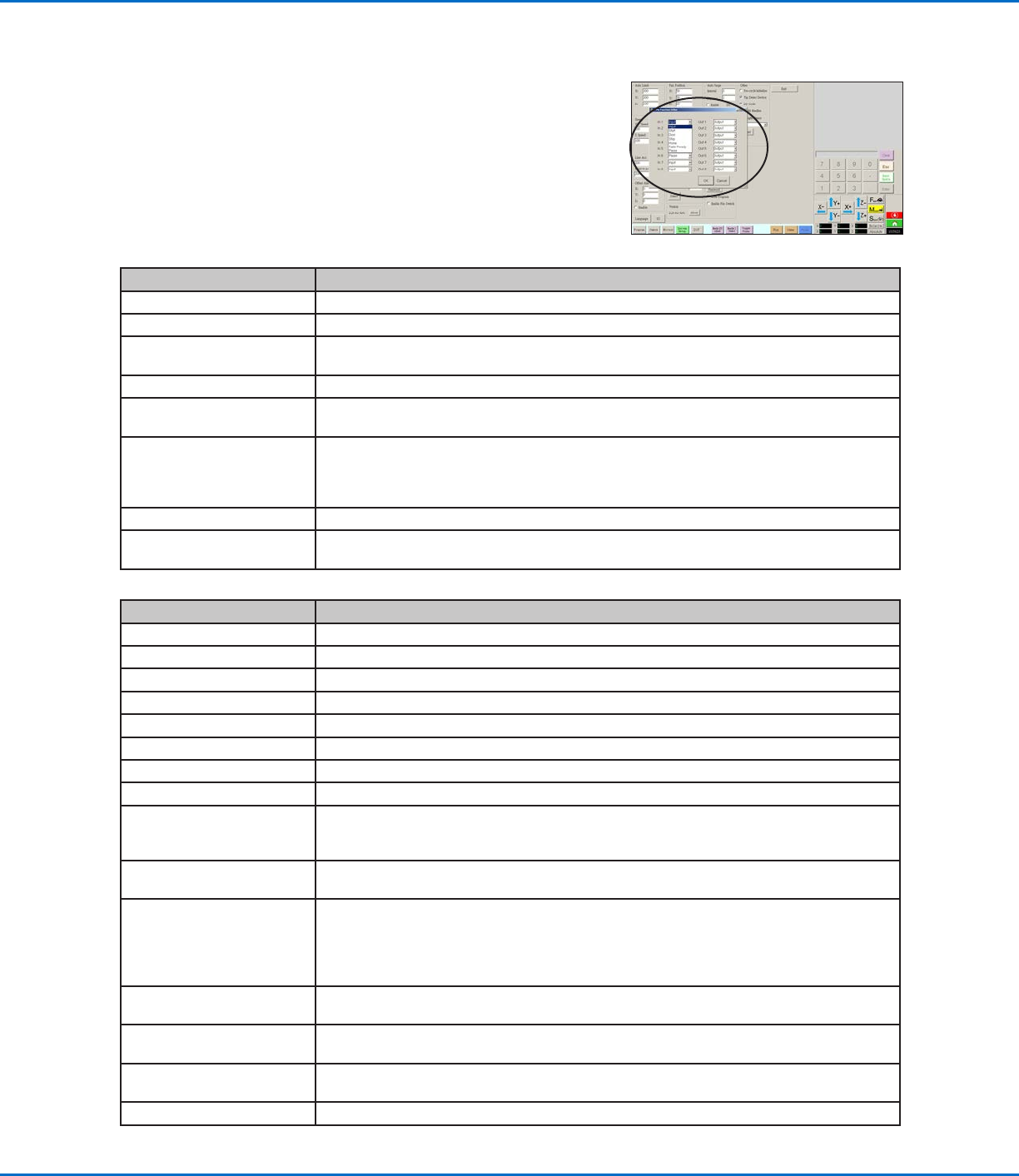

AnhangF, Einrichtung der E/A-Pin-Funktion
Die E/A-Pin-Funktion, die über das Expertenmenü auf dem
System-Einrichtungsbildschirm aufrufbar ist, bietet eine Reihe von
benutzerkonfigurierbaren Bedingungen, die den verfügbaren Eingängen
und Ausgängen am E/A-Anschluss zugeordnet werden können. Diese
Bedingungen beeinflussen den Betrieb des Roboters.
Konfigurationen der E/A Pin-Funktion
Eingangskonfiguration Beschreibung
Input (Eingang) Standardeinstellung.
Start Signal zum Starten der Ausführung des Dosierprogramms.
Door (Tür) Signal zum Stoppen der Ausführung des Dosierprogramms. Diese Konfiguration ist in
Verbindung mit der Ausgangskonfiguration DOOR OPEN (Tür öffnen) zu verwenden.
Stop (Stopp) Signal zum Stoppen der Ausführung des Dosierprogramms.
Home Dieses Signal fährt den Roboter nach Stoppen des Dosierprogramms ihn in die
Ausgangsposition oder startet ihn neu.
Table ready (Tisch bereit) Signal meldet, dass das System für die Ausführung des Dosierprogramms bereit ist. Das
Dosierprogramm wird nicht ausgeführt, wenn das Eingangssignal ausgeschaltet ist. Diese
Konfiguration ist in Verbindung mit der Ausgangskonfiguration TABLE READY (Tisch bereit) zu
verwenden.
Pause Signal zum Anhalten der Ausführung des Dosierprogramms.
Call program (Programm
aufrufen)
Signal zum Aufrufen eines anderen Programms. Verwenden Sie die Auswahl „Call Program“
(Programm aufrufen) im Expertenmenü, um das aufzurufende Programm anzugeben.
Ausgangskonfiguration Beschreibung
Output (Ausgang) Standardeinstellung.
Emergency (Notfall) Signal meldet, dass der Roboter gestoppt wurde.
EMG-B Signal meldet, dass der Not-Aus-Taster am Roboter gedrückt wurde.
Running (In Betrieb) Signal meldet, dass das Dosierprogramm derzeit ausgeführt wird.
Homing (Anfangsposition) Signal meldet, dass der Roboter neu gestartet oder in die Ausgangsposition gefahren wird.
Standby Signal meldet, dass sich der Roboter in einer Standby-Position (im Leerlauf) befindet.
Pause Signal meldet, dass das Dosierprogramm angehalten wurde.
System Start (Systemstart) Signal meldet, dass die DispenseMotion-Software geöffnet wurde und ausgeführt wird.
Table ready (Tisch bereit) Signal meldet, dass das System für die Ausführung des Dosierprogramms bereit ist. Diese
Konfiguration ist in Verbindung mit der Eingangskonfiguration TABLE READY (Tisch bereit) zu
verwenden.
Door open (Tür offen) Signal meldet, dass die Tür geöffnet ist. Diese Konfiguration ist in Verbindung mit der
Eingangseinstellung DOOR (Tür) zu verwenden.
No Start Trigger (Kein Start-
Triggersignal)
Signal meldet, dass das Programm erst ausgeführt werden kann, wenn das Eingangssignal
TABLE READY (Tisch bereit) eingeschaltet ist. Wenn der Eingang TABLE READY (Tisch
bereit) eingeschaltet ist, wird die Anzeige „NO START TRIGGER“ (Kein Start-Triggersignal)
ausgeschaltet. Diese Konfiguration muss mit der Eingangskonfiguration TABLE READY (Tisch
bereit) und der Ausgangskonfiguration TABLE READY (Tisch bereit) verwendet werden.
Teach Mode (Lernmodus) Signal meldet, dass sich der Roboter im Lernmodus befindet. Dieses Signal kann verwendet
werden, wenn eine externe Start-/Stopp-Box vorhanden ist.
Calibration Execution
(Ausführung der Kalibrierung)
Signal meldet, dass der Roboter eine Nadel-Z-Erkennung oder Nadel-XY-Einstellung durchführt.
Positional Error
(Positionsfehler)
Signal meldet eine Grenzwertüberschreitungswarnung, nachdem bei der Programmausführung
eine derartige allgemeine Warnung aufgetreten ist.
In Home (In Ausgangsposition) Signal meldet, dass sich die Nadel in der Parkposition befindet.
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Automatisierte Dosiersysteme der RV-Serie
114

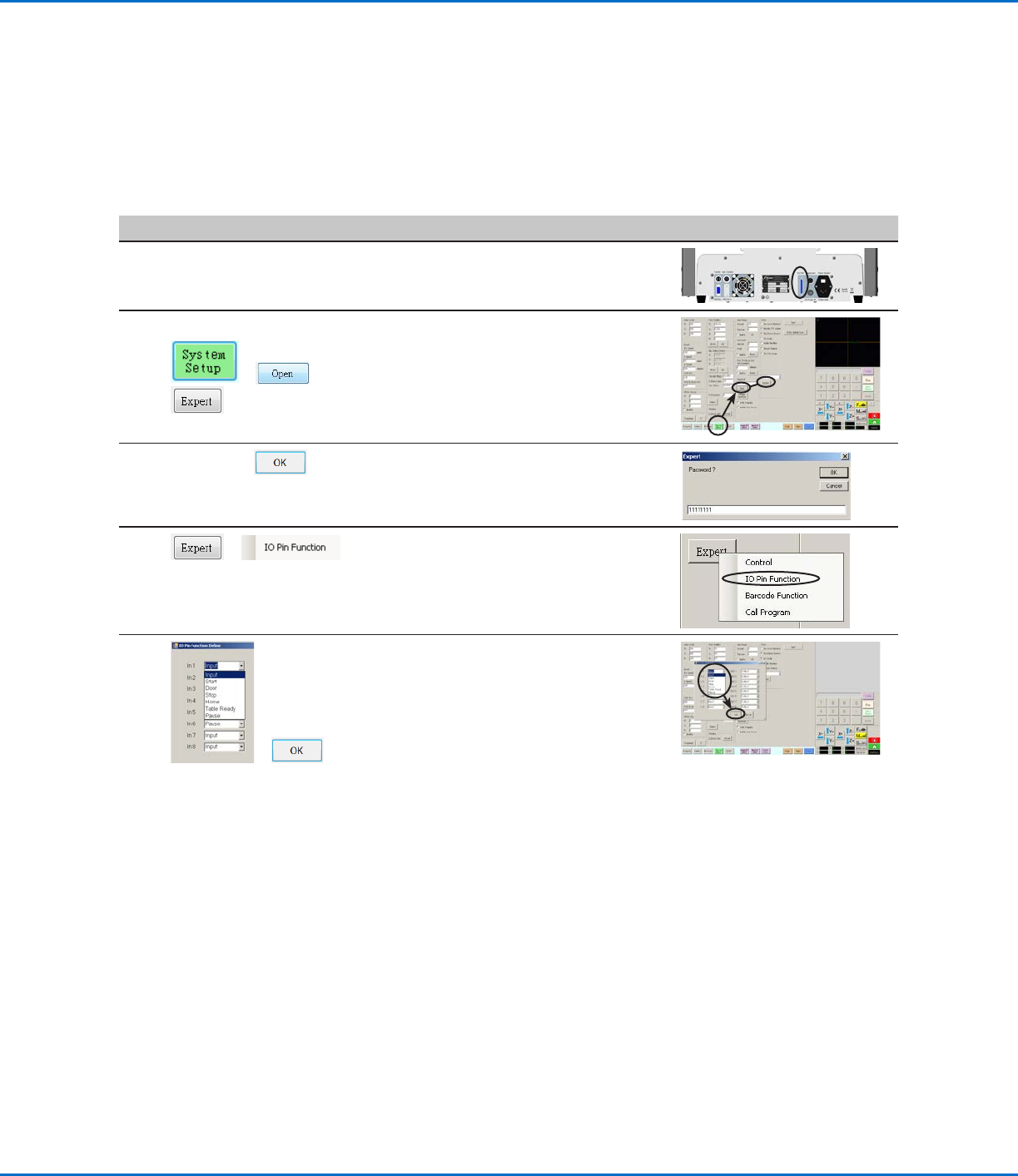

Neukonfiguration der Eingänge/Ausgänge
VORAUSSETZUNGEN
Das System ist ordnungsgemäß eingerichtet. Siehe „Einrichten und Kalibrieren des Systems (erforderlich)“ auf
Seite40.
Nr.
Klick Schritt Referenzbild
1
• Schließen Sie die Signalverdrahtung an
den E/A-Anschluss auf der Rückseite
des Roboters an.
2
> >
• Klicken Sie auf SYSTEM SETUP
(Systemeinrichtung) > OPEN (Öffnen) >
EXPERT (Experte).
3
11111111 >
• Geben Sie 11111111 ein und klicken
Sie dann auf OK.
4
>
• Klicken Sie auf EXPERT (Experte) und
anschließend auf IO PIN FUNCTION
(E/A-Pin-Funktion).
5
>
• Klicken Sie auf den zu
konfigurierenden Eingang oder
Ausgang und wählen Sie dann im
Dropdown-Menü die Konfiguration
aus. Eine Beschreibung der jeweiligen
Konfigurationsauswahl finden Sie unter
„Konfigurationen der E/A Pin-Funktion“
auf Seite113.
• Klicken Sie auf OK.
AnhangF, Einrichtung der E/A-Pin-Funktion
(Fortsetzung)
