Automatisierte Dosiersysteme der RV-Serie
76
Technische Daten
Abmessungen
Abmessung R3V R4V R6V
A (Breite) 645mm (25 Zoll) 745mm (29 Zoll) 965mm (38 Zoll)
B (Höhe) 914mm (36 Zoll) 914mm (36 Zoll) 914mm (36 Zoll)
C (Tiefe) 552mm (22 Zoll) 652mm (26 Zoll) 752mm (30 Zoll)
Lochschablone für Befestigungslöcher für Roboterfüße
Verwenden Sie diese Abmessungen, um Montagebohrungen für die Roboterfüße vorzunehmen.
Abmessung R3V R4V R6V
A
400mm
(15,75 Zoll)
500mm
(19,69 Zoll)
500mm
(19,69 Zoll)
B
410mm
(16,14 Zoll)
510mm
(20,08 Zoll)
510mm
(20,08 Zoll)
Gewindebohrungen 4 x M5
B
A
C
B
A
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Automatisierte Dosiersysteme der RV-Serie
77

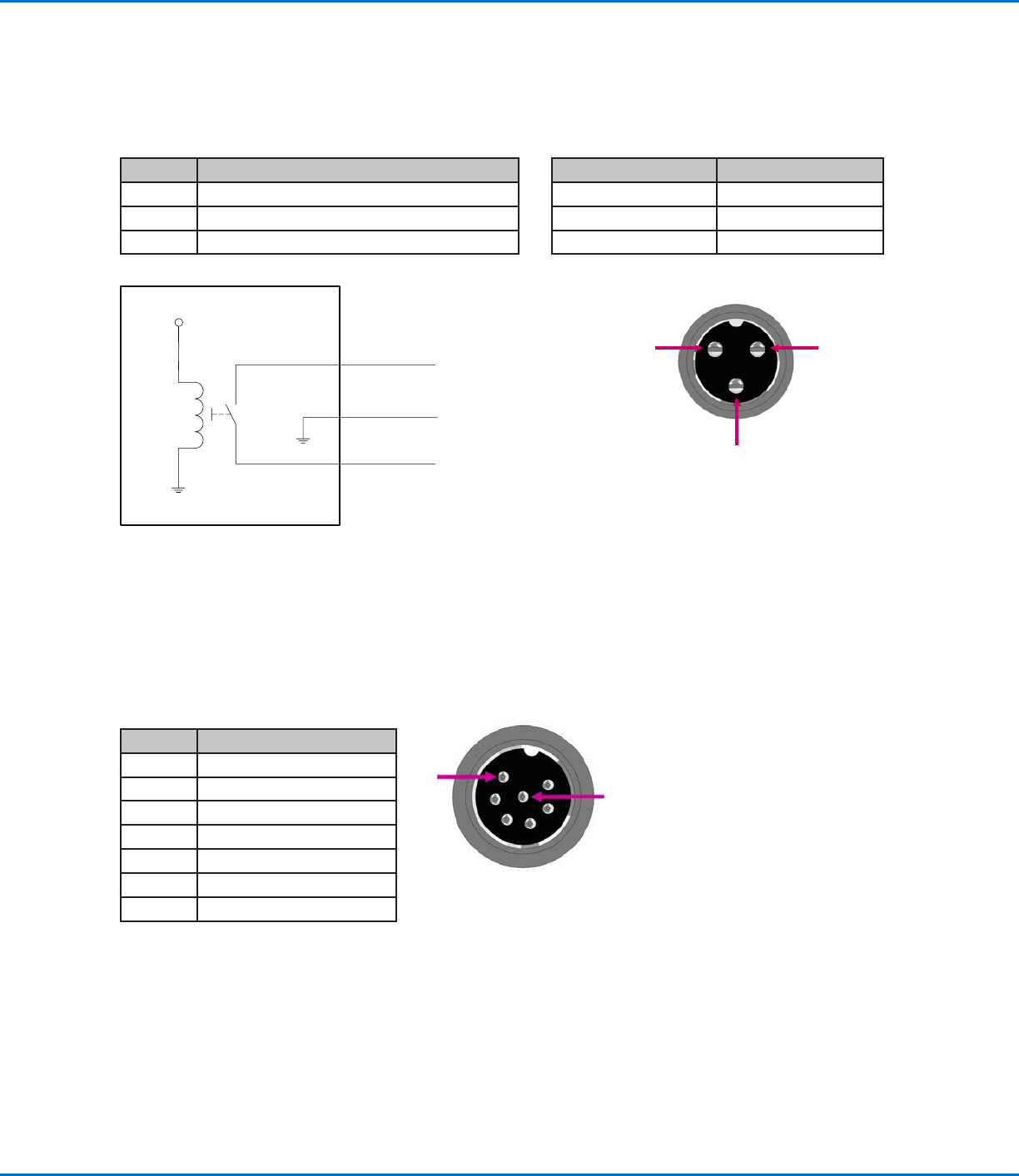

Maximale Spannung Maximaler Strom
125 V AC 15 A
250 V AC 10A
28 V DC 8A
Pin Nr. Beschreibung
1 NOM (Normally Open) (Arbeitskontakt)
2 COM (Common) (gemeinsamer Anschluss)
3 ERDE (Masse)
2
1 3
Pin 1
Pin 2
Pin 3
+24 V
Relais
Ext. Steueranschluss
HINWEISE:
• Eingänge sind nicht polaritätsgebunden.
• Die optionale Start-/Stopp-Zubehörbox ermöglicht Eingangs-/Ausgangsverbindungen zu diesem Anschluss.
FürTeilenummern siehe „Start-/Stopp-Box“ auf Seite74.
Pin Beschreibung
1 Masse
2 Startsignal
3 Motorstrom
4 Leerlauf
5 Ausführen/Lernen
6 Not-Halt
7 Not-Halt
1
7
Technische Daten (Fortsetzung)
Schaltpläne
Dosiergerät-Anschluss
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Automatisierte Dosiersysteme der RV-Serie
78

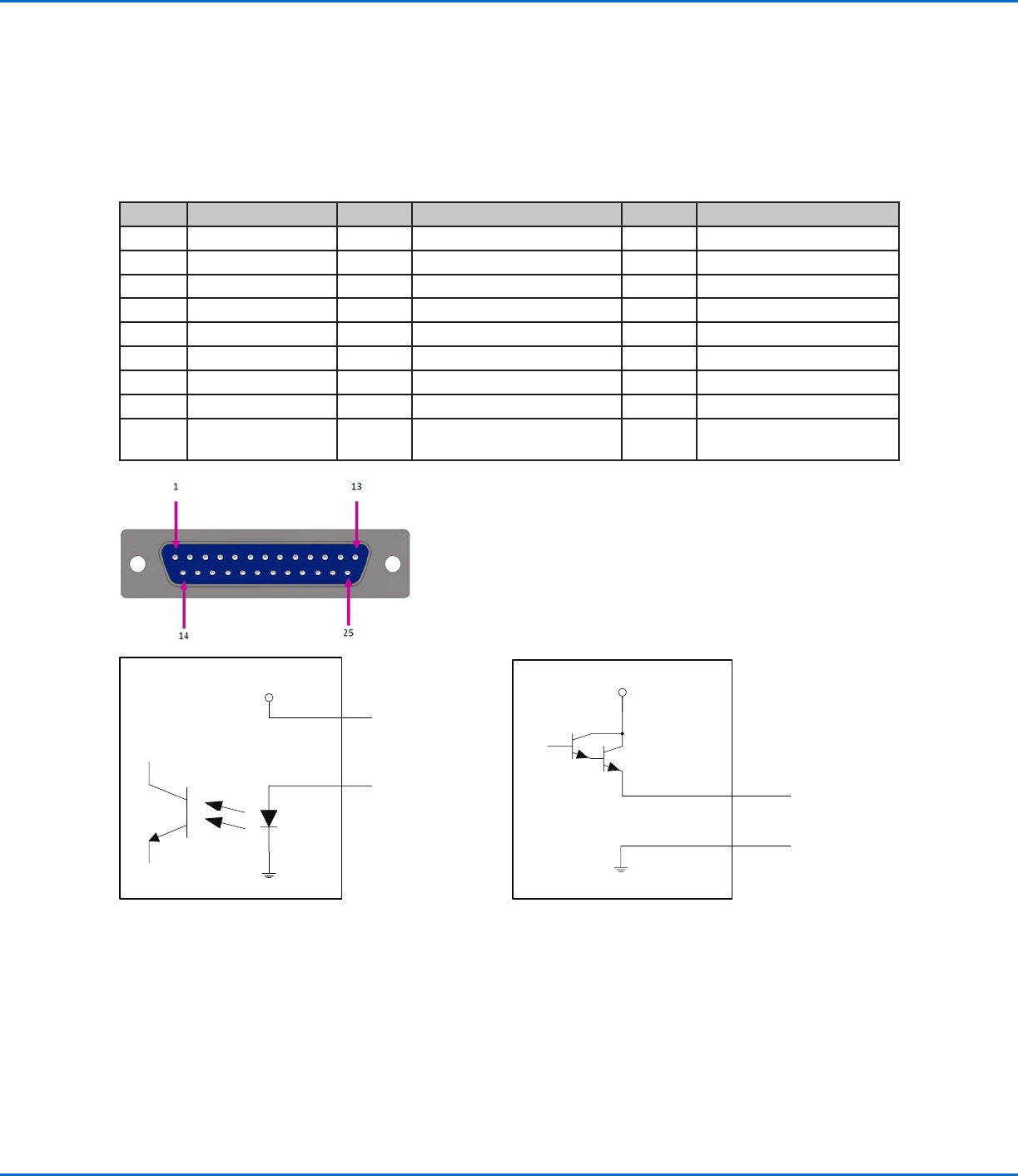

E/A-Anschluss
HINWEISE:
• Ausgänge haben einen Nennstrom von 125 mA.
• Die +24-V DC-Ausgangsspannung hat einen Nennstrom von 3,0 A.
Pin Beschreibung Pin Beschreibung Pin Beschreibung
1 Eingang 1 10 Nicht angeschlossen 19 Ausgang 6
2 Eingang 2 11 GND (Masse) 20 Ausgang 7
3 Eingang 3 12 GND (Masse) 21 Ausgang 8
4 Eingang 4 13 GND (Masse) 22 Nicht angeschlossen
5 Eingang 5 14 Ausgang 1 23 Nicht angeschlossen
6 Eingang 6 15 Ausgang 2 24 +24 V DC
7 Eingang 7 16 Ausgang 3 25 +24 V DC
8 Eingang 8 17 Ausgang 4
9 Nicht
angeschlossen
18 Ausgang 5
Eingangsbelegung Ausgangsbelegung
Pin 25
Eingang X
+24 V
Ausgang X
Pin 13
+24 V
Technische Daten (Fortsetzung)
