www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Automatisierte Dosiersysteme der RV-Serie
18
Roboter positionieren und Komponenten installieren und anschließen
Richten Sie sich beim Installieren der Systemkomponenten und beim Herstellen der Verbindungen nach der
Schnellstartanleitung und den Anweisungen in diesem Abschnitt.
HINWEISE:
• Die Komponenten eines automatisierten Dosiersystems variieren. Die einzelnen Schritte für ein vollständiges
System mit allen verfügbaren Komponenten werden in der vorliegenden Betriebsanleitung und in der
Schnellstartanleitung beschrieben. Führen Sie nur die Schritte durch, die für Ihr System gelten.
• Wenn das System in der Europäischen Union eingesetzt wird, wird der Roboter mit einem Gehäuse oder
Lichtvorhang geliefert, was (1) einen Bediener daran hindert, in den Arbeitsbereich des Roboters zu gelangen,
und (2) ein Not-Halt-Signal erzeugt, wenn der Gehäusetürschalter bei laufendem Roboter geöffnet wird.
Anwendbarkeit Teil
Zu installierende
oder anzuschließende
Komponenten
Installationsschritte
Alle Modelle Eingangs-/Ausgangs-
Sicherheitsstecker
(KURZGESCHLOSSEN)
Verbinden Sie den Eingangs-/
Ausgangs-Sicherheitsstecker mit der
externen Steueranschluss, um den
Türschalter zu überbrücken.
VORSICHT
Installieren Sie diesen Stecker nur, wenn
Sie den Türschalter überbrücken möchten.
Wenn dieser Stecker installiert ist,
übernimmt der Kunde die gesamte Haftung
für die Sicherheit.
Alle Modelle DispenseMotion-
Controller
Befestigen Sie den DispenseMotion-
Controller auf dem Sockel.
Installieren Sie die Sockel-Controller-
Einheit an der linken aufrechten
Halterung.
Stellen Sie die in der
Schnellstartanleitung angegebenen
Verbindungen her.
Alle Modelle CCD-Kamera
fest
montiert
Mitfahrende
Halterung
(Optional) Installieren Sie die
mitgelieferten optionalen Objektive.
Installieren Sie die KameraHalterung-
Einheit.
Schließen Sie das Kamerakabel an die
Kamera an.
Führen Sie das Kamerakabel durch die
Kabelschelle auf der Z-Achse.
Verbinden Sie das Kabel mit dem USB-
CCD-Anschluss am DispenseMotion-
Controller.
Alle Modelle Nadelerkennung oder
Nadelausrichtungs-Kit
(optional)
Installieren Sie die Nadelerkennung
oder das Nadelausrichtungs-Kit.
Schließen Sie das Kabel an den
Taktil-Anschluss auf der Rückseite des
Roboters an.
Fortsetzung auf der nächsten Seite
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Automatisierte Dosiersysteme der RV-Serie
19
Roboter positionieren und Komponenten installieren und anschließen
(Fortsetzung)
Anwendbarkeit Teil
Zu installierende
oder anzuschließende
Komponenten
Installationsschritte
Alle Modelle Monitor, Tastatur
und Maus (nicht
abgebildet);

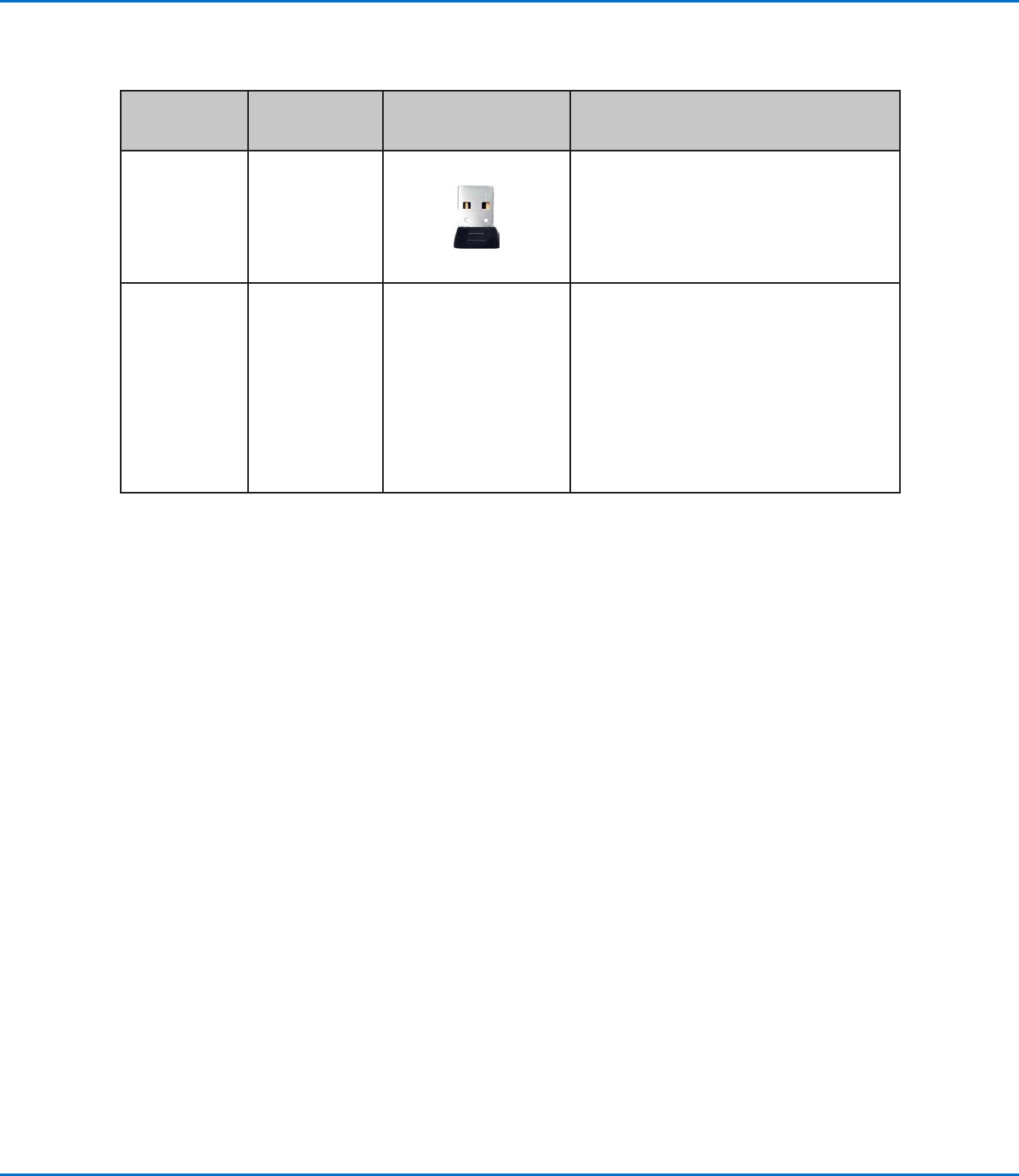

Dongle für
kabellose
Tastatur und
Maus
Schließen Sie den Monitor an.
Schließen Sie den Dongle für die
kabellose Tastatur und Maus an den
USB 4-Anschluss des DispenseMotion-
Controllers an.
Alle Modelle Dosiergerät-
Komponenten
Falls zutreffend
Montieren Sie die Kartusche oder den
Dosierventilhalter (falls zutreffend) auf der
Z-Achse; wählen Sie Montagebohrungen,
die einen maximalen Werkstückabstand
zulassen, aber es zugleich ermöglichen,
dass die Dosiernadel alle Bereiche auf
dem Werkstück erreicht, in denen dosiert
werden soll.
Alle anderen Schritte zur Installation
des Dosiersystems finden Sie in den
entsprechenden Betriebsanleitungen.
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Automatisierte Dosiersysteme der RV-Serie
20
Vorbereiten der Arbeitsfläche oder Fixierplatte
Bereiten Sie die Arbeitsfläche oder Fixierplatte des Roboters für die sichere Platzierung des Werkstücks
vor. Teilenummern der Fixierplatte finden Sie unter „Fixierplatten“ auf Seite74. Eine Schablone mit den
Montagebohrungen für die Fixierplatte ist nachstehend angegeben.
Anschließen der Eingänge/Ausgänge (optional)
Alle automatisierten Dosiersysteme verfügen über 8 Standardeingänge und 8 Standardausgänge. Schließen Sie
die Verkabelung der Eingänge/Ausgänge an den Anschluss I/O PORT auf der Rückseite des Roboters an. Einen
Schaltplan finden Sie unter „E/A-Anschluss“ auf Seite78. Es gibt mehrere Möglichkeiten, die Systemeingänge/-
ausgänge zu verwenden. Siehe „Einrichten von Eingängen/Ausgängen“ auf Seite53 für weitere Informationen zu
den Eingängen/Ausgängen.

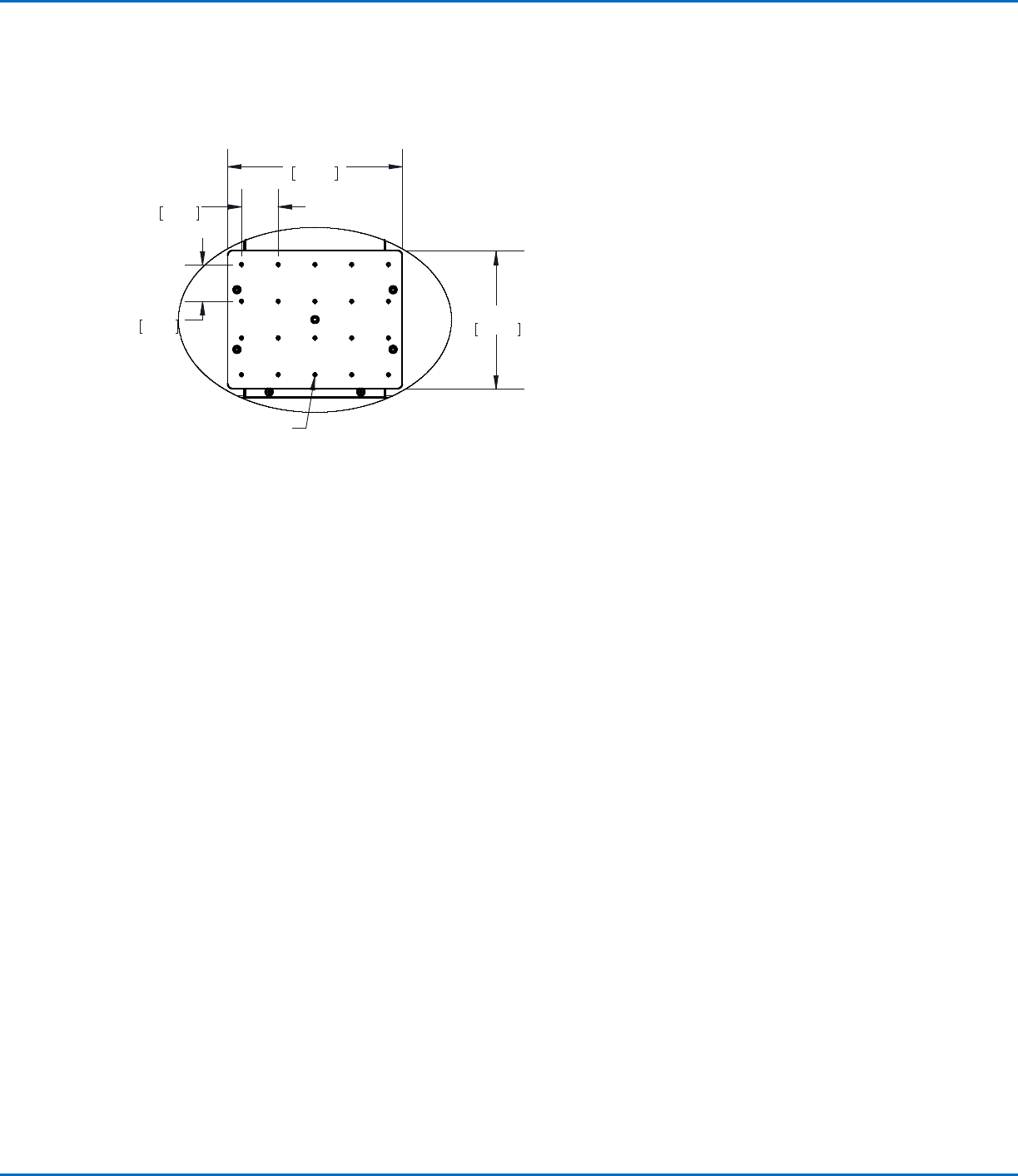

Fixierplatte der Größe 300 x 300, 400 x 400 oder 600 x 600
7.48
190.00
5.91
150.00
4X 1.57
40.00
3X 1.57
40.00
20X M4X0.7 - 6H THRU ALL
