Automatisierte Dosiersysteme der RV-Serie
109

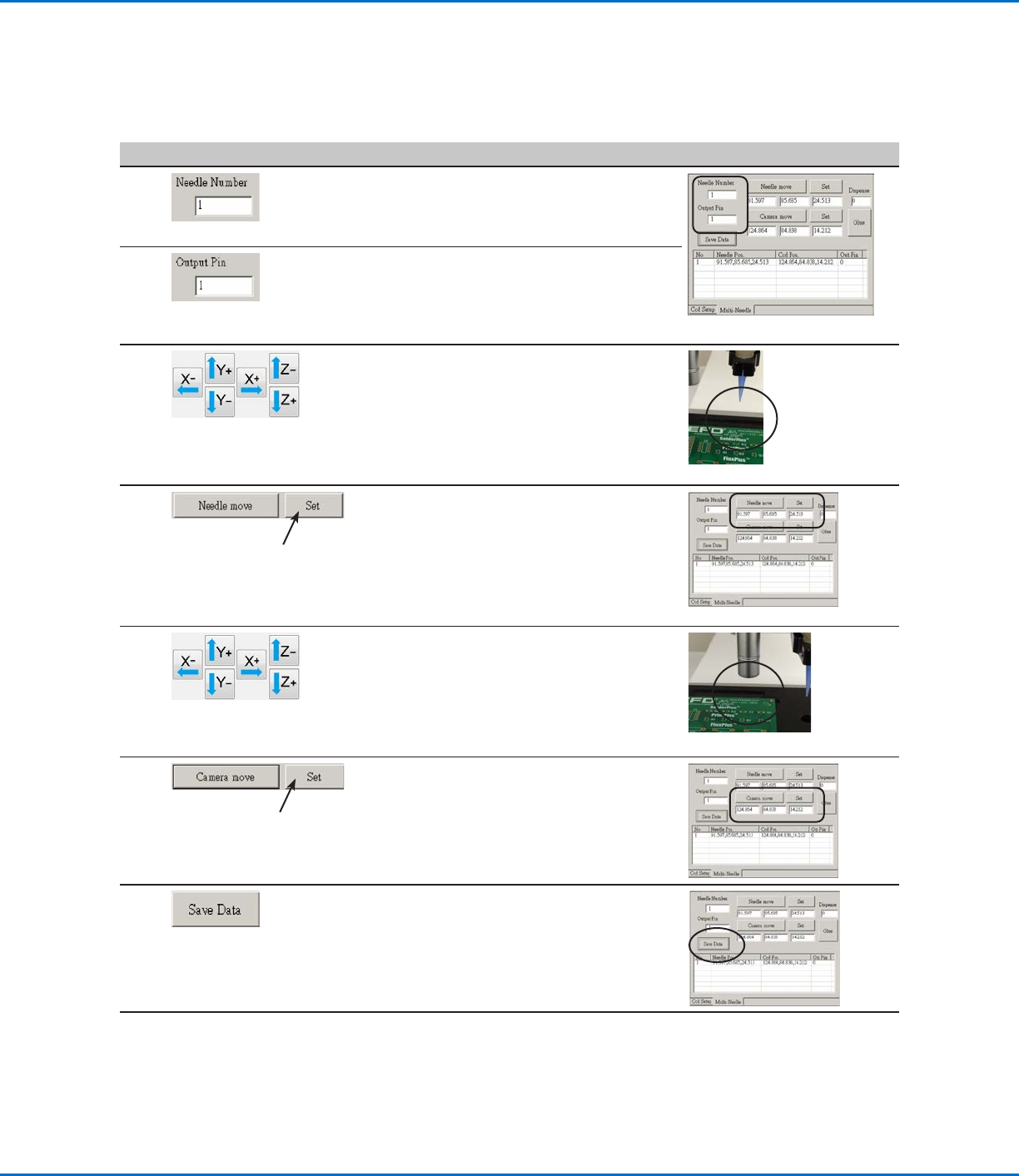

Nr. Klick Schritt Referenzbild
3
• Klicken Sie in das Feld NEEDLE NUMBER
(Nadel Nummer) und geben Sie die
Dosiergerätenummer ein (in diesem Beispiel
Nadel Nummer 1 für Dosiergerät1).
4 • Klicken Sie in das Feld OUTPUT PIN
(Ausgangspin) und geben Sie den E/A-
Ausgangspin ein, an den das Dosiergerät
angeschlossen ist (in diesem Beispiel 1 für
Dosiergerät1).
5
• Positionieren Sie mit den Bewegungstasten
die Nadel über dem Fadenkreuz-Ziel
(entweder auf der Nadelerkennung oder auf
dem von Ihnen erstellten Zielpunkt).
• Bewegen Sie die Nadel nach unten, bis sie
dem Fadenkreuz-Ziel so nah wie möglich ist,
ohne das Ziel zu berühren.
6 • Klicken Sie auf SET (Einstellen) neben Needle
Move (Nadel bewegen).
Dies legt die XYZR-Koordinaten für den
Dosier-Kalibrierungspunkt fest. Das System
trägt die Koordinaten der Dosierspitze in die
Felder unter „Needle Move“ (Nadel bewegen)
und „Set“ (Einstellen) ein.
7 • Bewegen Sie die Kamera, bis das Kamera-
Fadenkreuz über dem Fadenkreuz-Ziel
zentriert ist,
anschließend
fokussieren Sie die Kamera, bis sich ein
klares Bild des Fadenkreuz-Ziels ergibt.
8 • Klicken Sie auf SET (Einstellen) neben
Camera Move (Kamera bewegen).
Dies legt die Kameraposition fest. Das
System trägt die Kamerakoordinaten in
die Felder unter „Camera Move“ (Kamera
bewegen) und „Set“ (Einstellen) ein.
9 • Klicken Sie auf SAVE DATA (Daten
speichern).
Das System füllt die Nadel-1-Datenfelder aus.
Fortsetzung auf der nächsten Seite
AnhangE, Multi-Nadel-Einrichtung und -Verwendung
(Fortsetzung)
Einstellen der Kamera-zu-Nadel-Offsets für Multi-Dosiergeräte (Fortsetzung)
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Automatisierte Dosiersysteme der RV-Serie
110
AnhangE, Multi-Nadel-Einrichtung und -Verwendung
(Fortsetzung)
Einstellen der Kamera-zu-Nadel-Offsets für Multi-Dosiergeräte (Fortsetzung)

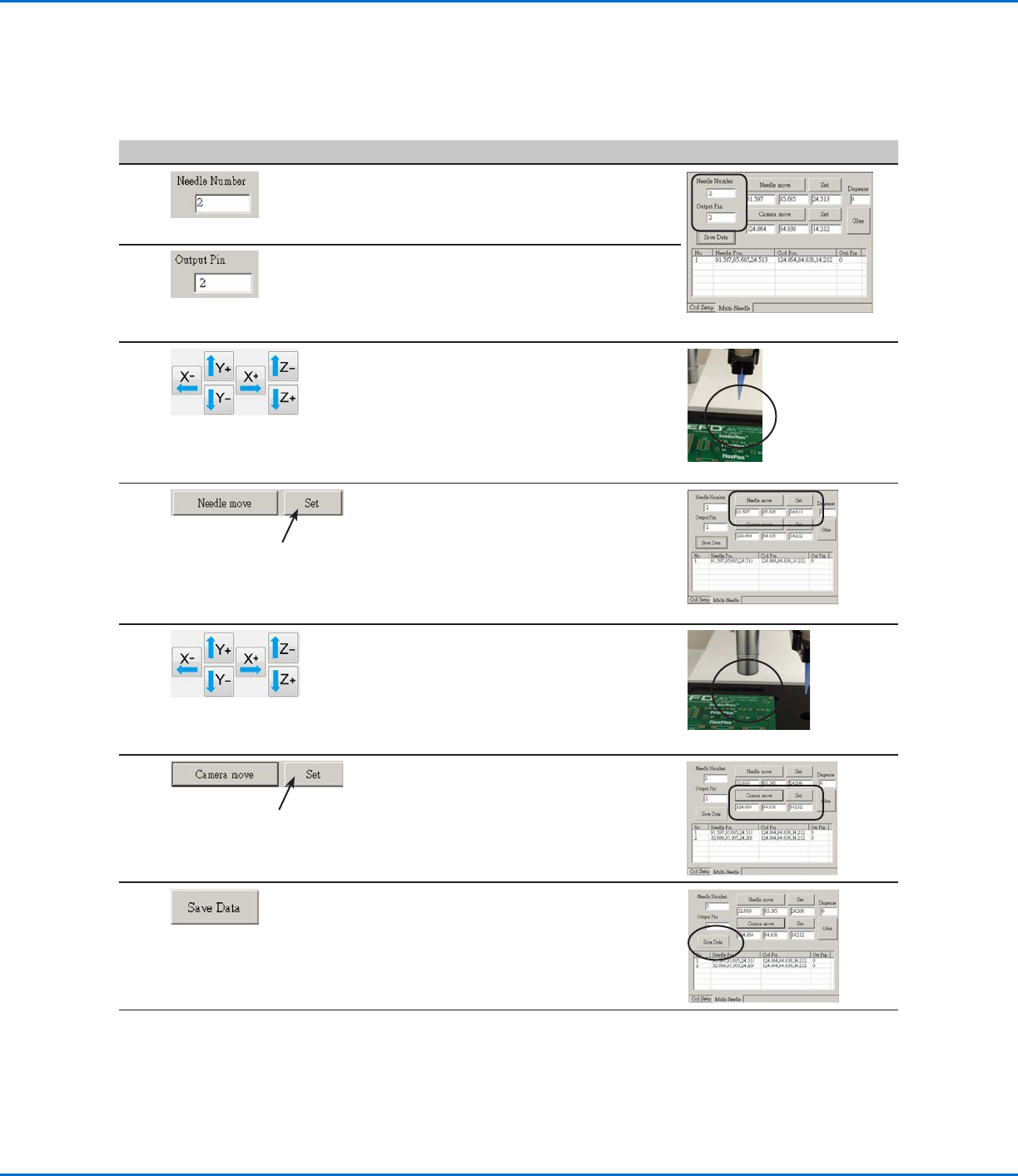

Nr. Klick Schritt Referenzbild
10
• Klicken Sie in das Feld NEEDLE NUMBER
(Nadel Nummer) und geben Sie die Nummer
für das zweite Dosiergerät ein (in diesem
Beispiel Nadel Nummer 2 für Dosiergerät2).
11 • Klicken Sie in das Feld OUTPUT PIN
(Ausgangspin) und geben Sie den E/A-
Ausgangspin ein, an den das zweite
Dosiergerät angeschlossen ist (in diesem
Beispiel 2 für Dosiergerät2).
12
• Positionieren Sie mit den Bewegungstasten
die zweite Nadel über dem Fadenkreuz-Ziel
(entweder auf der Nadelerkennung oder auf
dem von Ihnen erstellten Zielpunkt).
• Bewegen Sie die Nadel nach unten, bis sie
dem Fadenkreuz-Ziel so nah wie möglich ist,
ohne das Ziel zu berühren.
13 • Klicken Sie auf SET (Einstellen) neben Needle
Move (Nadel bewegen).
Dies legt die XYZR-Koordinaten für den
Dosier-Kalibrierungspunkt fest. Das System
trägt die Koordinaten der Dosierspitze in die
Felder unter „Needle Move“ (Nadel bewegen)
und „Set“ (Einstellen) ein.
14 • Bewegen Sie die Kamera, bis das Kamera-
Fadenkreuz über dem Fadenkreuz-Ziel
zentriert ist,
und anschließend
fokussieren Sie die Kamera, bis sich ein
klares Bild des Fadenkreuz-Ziels ergibt.
15 • Klicken Sie auf SET (Einstellen) neben
Camera Move (Kamera bewegen).
Dies legt die Kameraposition fest. Das
System trägt die Kamerakoordinaten in
die Felder unter „Camera Move“ (Kamera
bewegen) und „Set“ (Einstellen) ein.
16 • Klicken Sie auf SAVE DATA (Daten
speichern).
Das System füllt die Nadel-2-Datenfelder aus.
Das System ist nun für den Betrieb mit
mehreren Dosiergeräten eingerichtet. Fahren
Sie mit dem nächsten Verfahren in diesem
Abschnitt fort, um diese Funktion zu nutzen.
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Automatisierte Dosiersysteme der RV-Serie
111
AnhangE, Multi-Nadel-Einrichtung und -Verwendung
(Fortsetzung)

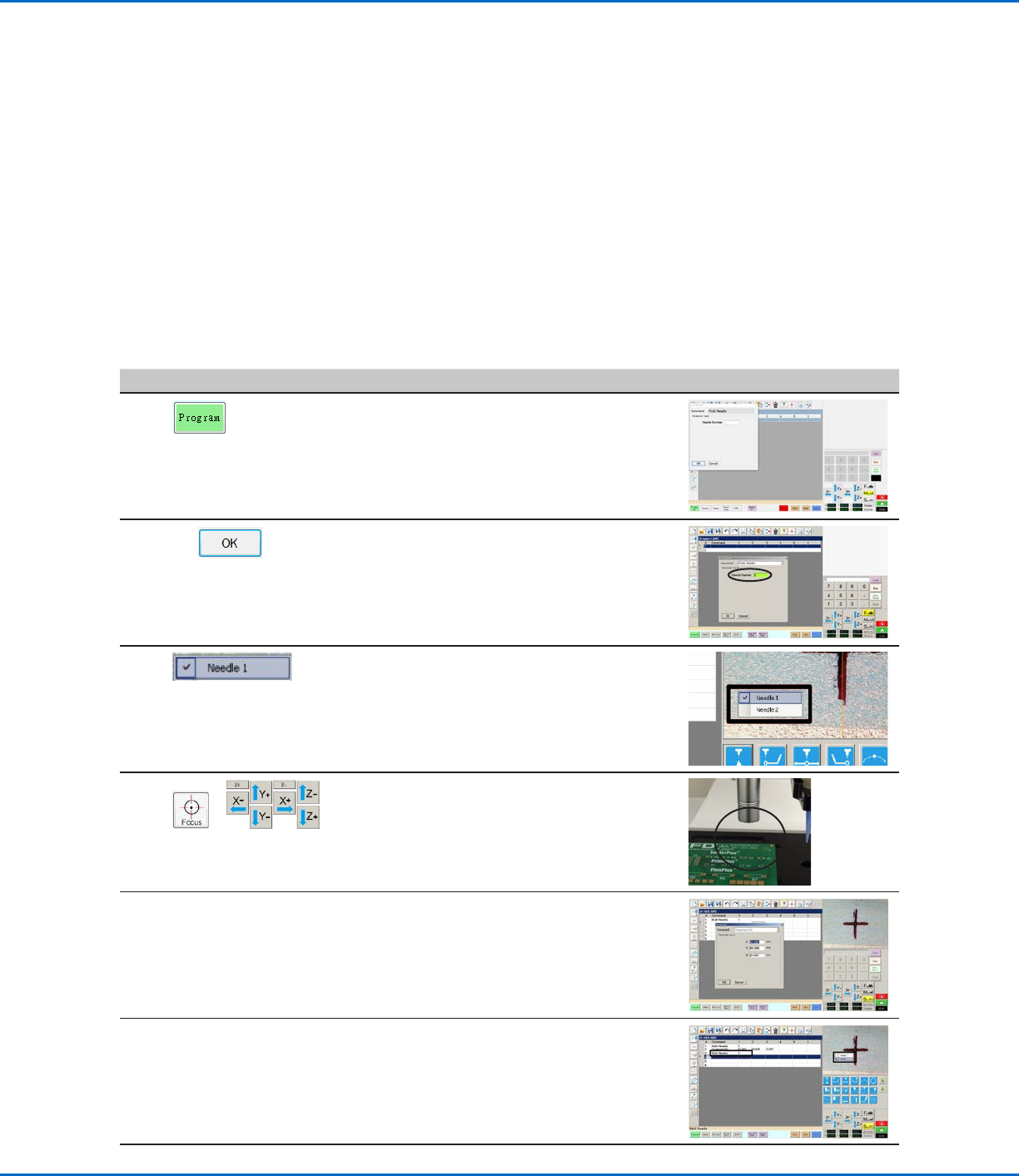

Verwenden des Multi-Nadel-Befehls in einem Programm
VORAUSSETZUNGEN
Das System ist ordnungsgemäß eingerichtet. Siehe „Einrichten und Kalibrieren des Systems (erforderlich)“ auf
Seite40.
Die zusätzlichen Dosiergeräte sind installiert und die Multi-Nadel-Funktion ist aktiviert. Siehe „Aktivieren der
Multi-Nadel-Dosierung“ auf Seite108 und „Einstellen der Kamera-zu-Nadel-Offsets für Multi-Dosiergeräte“ auf
Seite108.
Ein Test-Werkstück ist auf der Fixierplatte oder Arbeitsfläche positioniert.
HINWEIS: Dieser Abschnitt beschreibt den Programmierungsvorgang für zwei Dosiergeräte. Wiederholen Sie die
Schritte nach Bedarf, um Befehle für weitere Dosiergeräte hinzuzufügen (bis zu fünf Dosiergeräte können installiert
werden).
Nr. Klick Schritt Referenzbild
1
> MULTI NEEDLE
(Multi-Nadel)
• Klicken Sie auf die Registerkarte PROGRAM
(Programm).
• Doppelklicken Sie auf die Adresszeile, in
die Sie einen Multi-Nadel-Befehl eingeben
möchten, und wählen Sie MULTI NEEDLE
(Multi-Nadel).
2
1 >
• Geben Sie die Nummer des Dosiergeräts
ein, um ab diesem Punkt im Programm die
Dosierung zu starten (in diesem Beispiel
Dosiergerät 1).
• Klicken Sie zum Speichern auf OK.
3 • Klicken Sie auf dem sekundären
Ansichtsbildschirm mit der rechten
Maustauste und versehen Sie anschließend
das Kontrollkästchen NEEDLE 1 (Nadel 1)
mit Häkchen.
4
>
• Klicken Sie auf das Symbol FOCUS (Fokus),
um die Kamera zu fokussieren.
• Bewegen Sie die Kamera, bis das Kamera-
Fadenkreuz über dem gewünschten Ziel auf
dem Werkstück zentriert ist.
5 • Geben Sie die notwendigen Befehle für
Dosiergerät 1 ein (zum Beispiel Erstellen von
Dosierpunkten oder -linien).
6 MULTI NEEDLE (Multi-
Nadel)
• Doppelklicken Sie auf die Adresszeile, in
die Sie den zweiten Multi-Nadel-Befehl
eingeben möchten, und wählen Sie MULTI
NEEDLE (Multi-Nadel).
Fortsetzung auf der nächsten Seite
