Automatisierte Dosiersysteme der RV-Serie
74

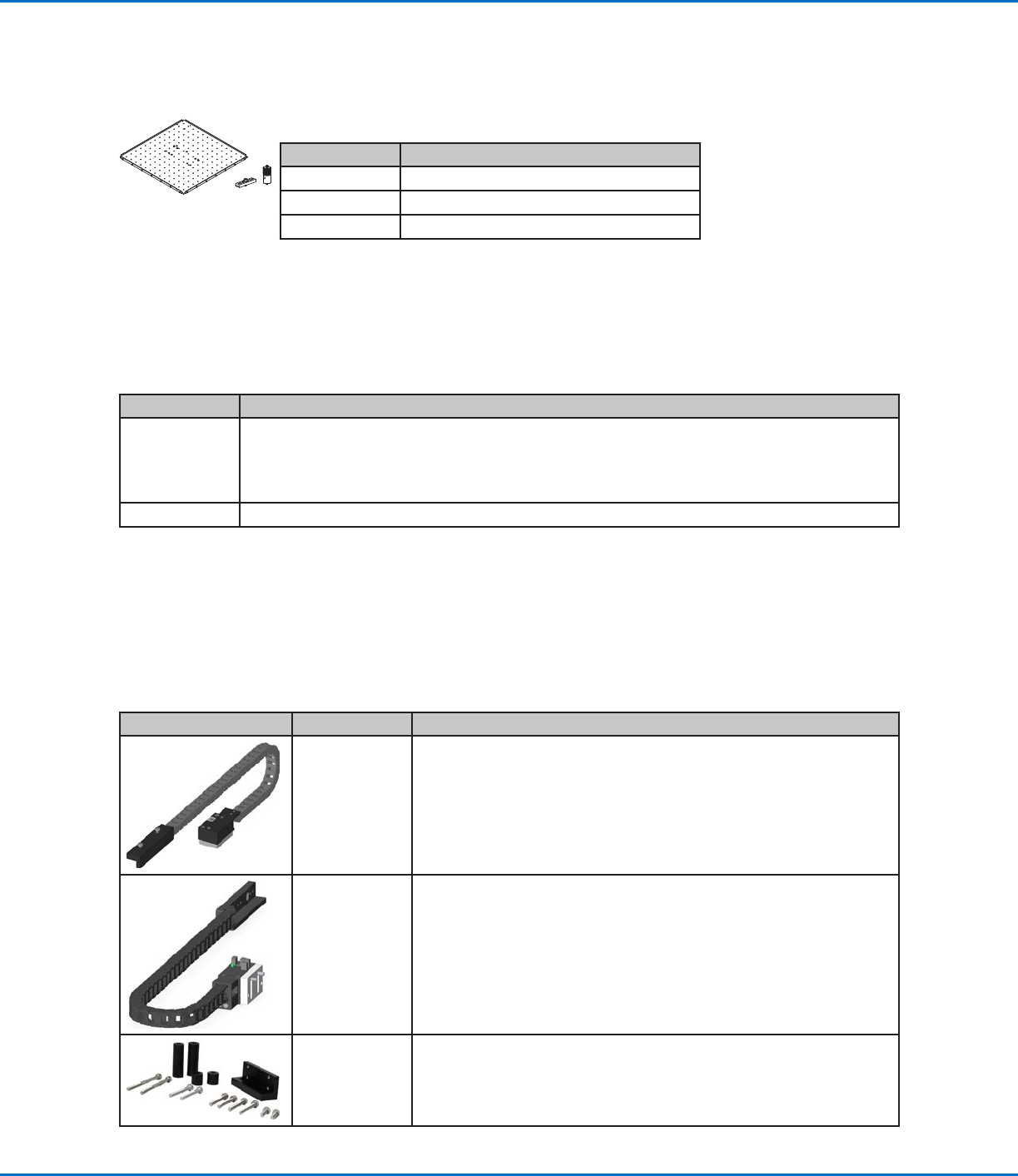

Zubehör (Fortsetzung)
Fixierplatten
Alle Platten beinhalten vier Kantennivellierer und vier justierbare Halterungen.
Artikel-Nr. Beschreibung
7362547 Fixierplatte 300mm
7362548 Fixierplatte 400mm
7362549 Fixierplatte 600mm
Start-/Stopp-Box
Die Start-/Stopp-Zubehörbox ermöglicht Eingangs-/Ausgangsanschlüsse für Fernbedienungsfunktionen, wie z. B.
Start-Taste oder Not-Aus-Taster. Schaltpläne finden Sie unter „Beispiel für Eingangs-/Ausgangsanschlüsse“ auf
Seite79.
Artikel-Nr. Beschreibung
7363285 Start-/Stopp-Zubehörbox und E/A-Prüfvorrichtung, Standard
Mit der E/A-Prüfvorrichtung kann der Benutzer/Programmierer entweder (1) Eingangssignale von
externen Geräten oder (2) Ausgänge vom Automatisierungssystem simulieren, bevor externe
Geräte physisch installiert werden.
7360865 Start-/Stopp-Zubehörbox, Europäische Gemeinschaft
Nadelerkennungs-Kits
Mit der optionalen Nadelerkennung oder den optionalen Nadelausrichtungsvorrichtungen können Sie sowohl die
XY-Offsets als auch die Z-Höhe durch Klicken auf „Nadel Z Detect“ (Nadel-Z-Erkennung) automatisch aktualisieren.
Die Schaltfläche „Needle Z Detect“ (Nadel-Z-Erkennung) ist nur bei Systemen mit Nadelerkennung vorhanden. Siehe
„Einrichten der optionalen Nadelerkennung oder des optionalen Nadelausrichtungssystems“ auf Seite98 zum
Einrichten der Nadelerkennung.
Teil Artikel-Nr. Beschreibung
7360893 Nadelerkennungs-Zubehörkit, EV-Serie
7362353
Nadelausrichtungs-Zubehörkit für Roboter der R-Serie
Die Nadelausrichtungsvorrichtung erfüllt dieselbe Funktion wie die
Standard-Nadelerkennung, ohne dass jedoch die Nadel einen Sensor
berühren muss. Diese Vorrichtung sollte installiert werden, wenn das
Werkstück mindestens 15mm (0,6 Zoll) höher als die Nadelerkennung
ist.
7363940
Aufsatz- / Unterbau-Zubehörkit
Dieses Kit ermöglicht die Montage der Nadelerkennung in der Mitte
der Roboter-Fixierplatte, entweder auf der Platte oder unter der Platte,
um Mehrnadel- oder andere Anwendungen zu erleichtern.
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Automatisierte Dosiersysteme der RV-Serie
75
Teil Artikel-Nr. Beschreibung
7360610
Kartuschen-
Montagehalterung
7361815
Montagehalterung für
PICO Pµlse
™
-Ventile
7360613
Montagehalterung
für alle Ventile mit
Montagebohrungen
(Ventile der Serien 752,
725, 741, 736, 781, 787
und 782)
7361758
Universal-
Montagehalterung
für alle Ventile ohne
Montagebohrungen
(Ventile der Serien 702,
754, 794 und 784S-SS)

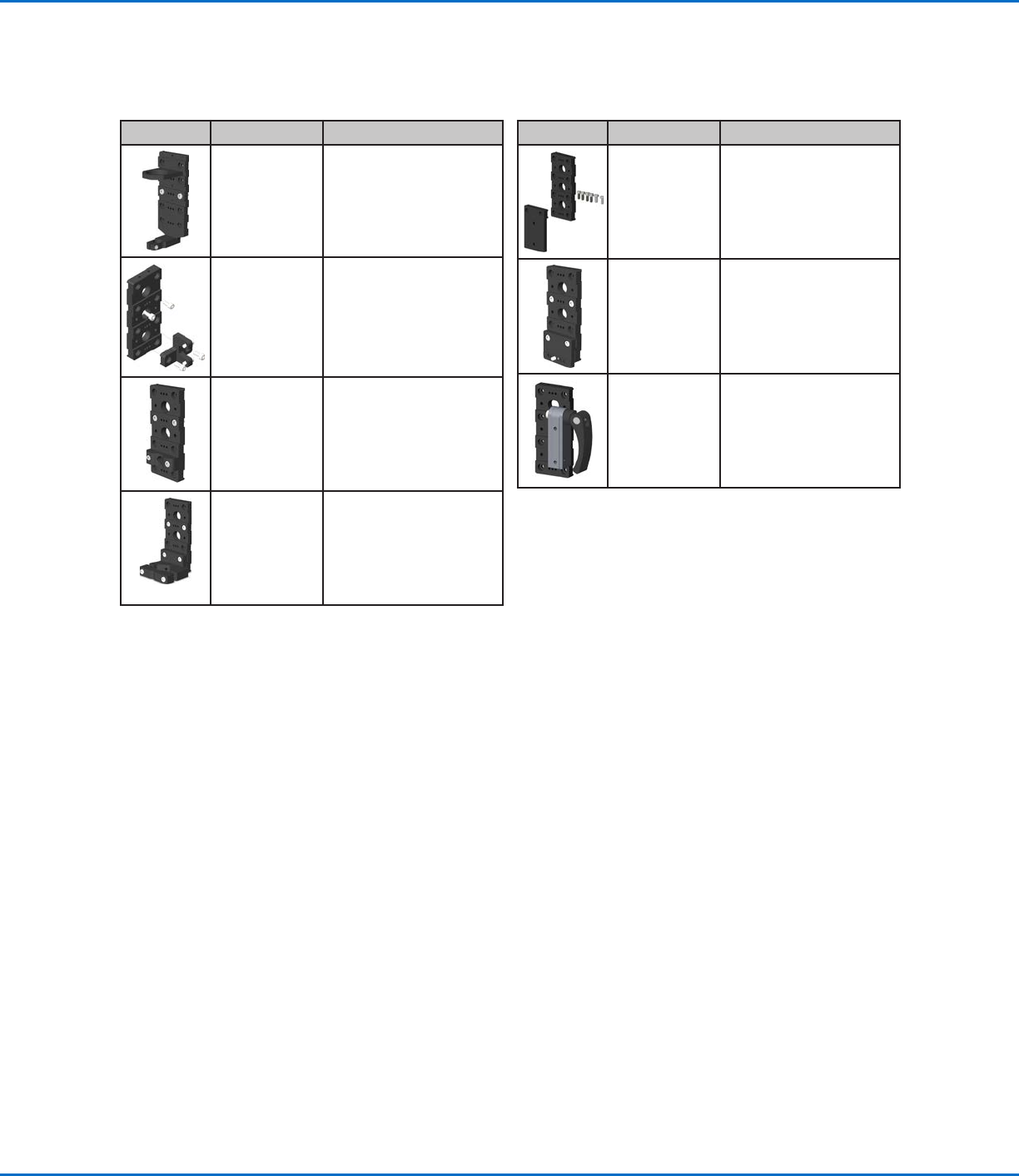

Montagehalterungen
Teil Artikel-Nr. Beschreibung
7363518
Adapter für 794-TC
Serienventile
7361114
Montagehalterung
für Ventile der Serien
xQR41 und 745
7362177
Montagehalterung für
Liquidyn P-Jet- und
P-Dot-Ventile
Zubehör (Fortsetzung)
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Automatisierte Dosiersysteme der RV-Serie
76

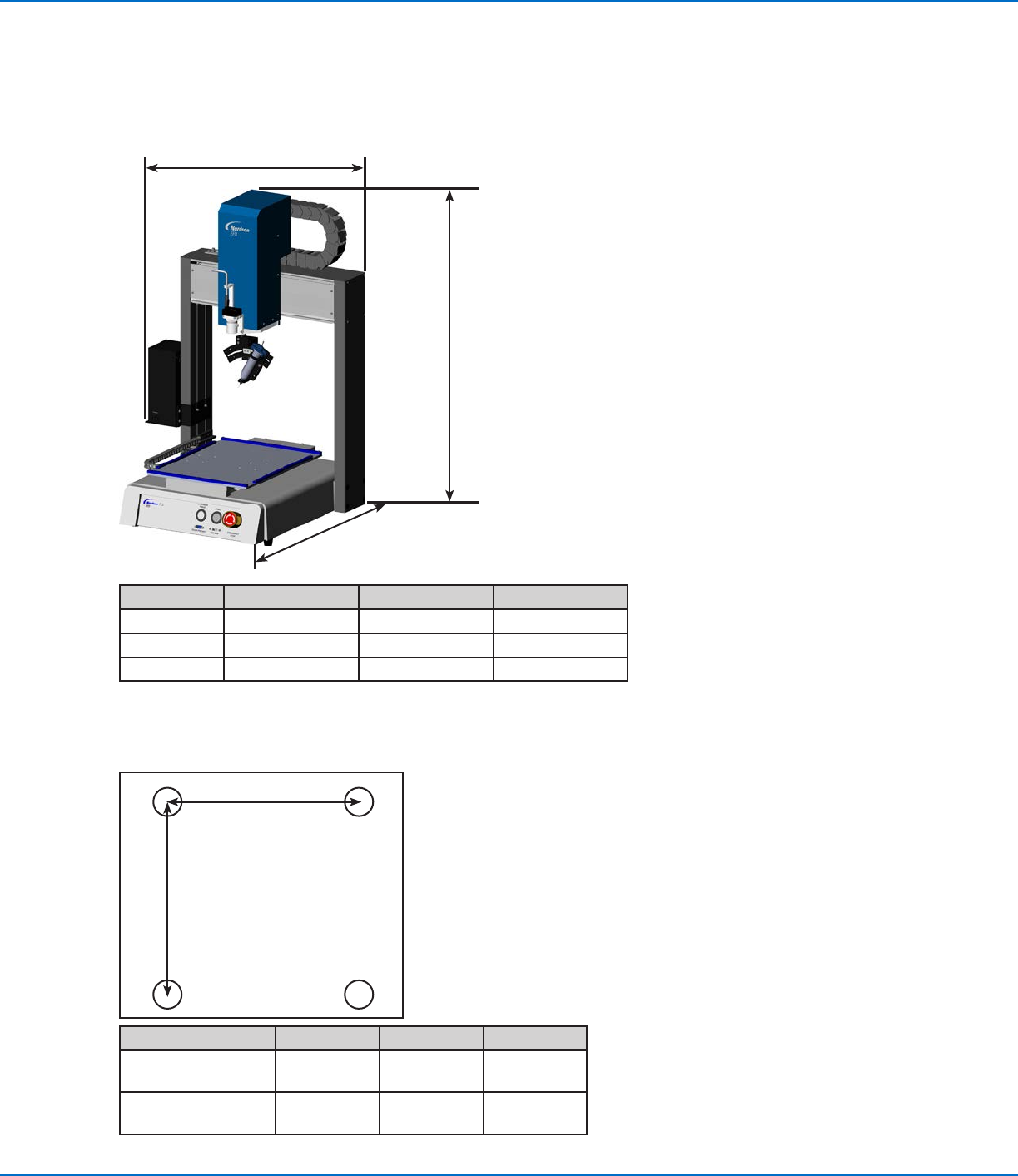

Technische Daten
Abmessungen
Abmessung R3V R4V R6V
A (Breite) 645mm (25 Zoll) 745mm (29 Zoll) 965mm (38 Zoll)
B (Höhe) 914mm (36 Zoll) 914mm (36 Zoll) 914mm (36 Zoll)
C (Tiefe) 552mm (22 Zoll) 652mm (26 Zoll) 752mm (30 Zoll)
Lochschablone für Befestigungslöcher für Roboterfüße
Verwenden Sie diese Abmessungen, um Montagebohrungen für die Roboterfüße vorzunehmen.
Abmessung R3V R4V R6V
A
400mm
(15,75 Zoll)
500mm
(19,69 Zoll)
500mm
(19,69 Zoll)
B
410mm
(16,14 Zoll)
510mm
(20,08 Zoll)
510mm
(20,08 Zoll)
Gewindebohrungen 4 x M5
B
A
C
B
A
