Automatisierte Dosiersysteme der RV-Serie
39

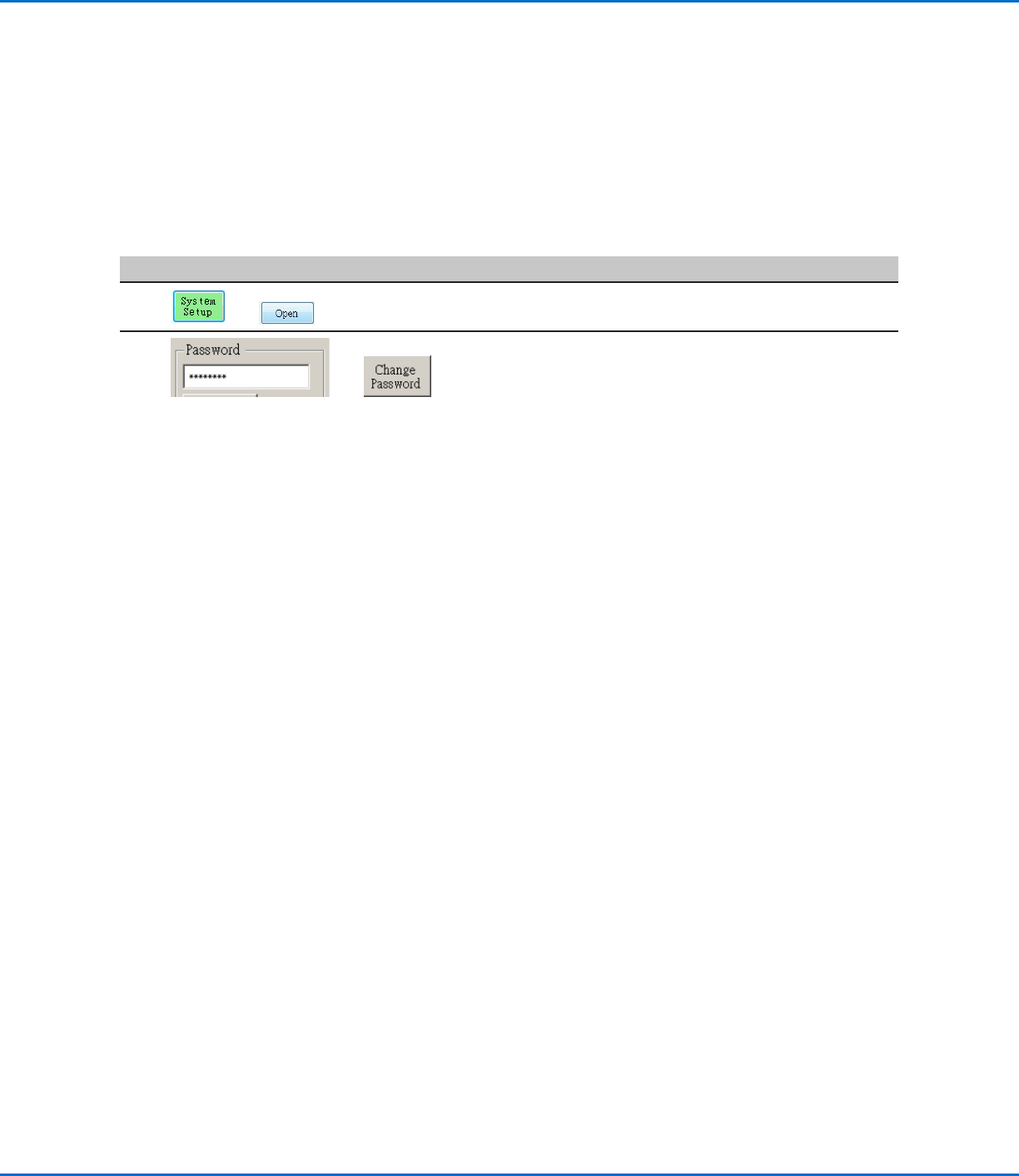

Kennwortschutz festlegen
Verwenden Sie den Kennwortteil im System-Einrichtungsbildschirm, um ein Kennwort festzulegen oder
zurückzusetzen. Der Zweck eines Kennwortes ist es, die Systemeinstellungen vor unbefugtem Zugriff zu schützen.
HINWEISE:
• Standardmäßig ist kein Kennwortschutz eingestellt.
• Wenn Sie das Kennwort vergessen haben, wenden Sie sich an Ihren Vertreter von Nordson EFD, um
Unterstützung zu erhalten.
• Ein Kennwort ist auf 16 Zahlen oder Buchstaben begrenzt.
Nr.
Klick Schritt
1
>
• Klicken Sie auf SYSTEM SETUP (Systemeinrichtung) > OPEN
(Öffnen).
2
>
• Geben Sie unter „Password“ (Kennwort) ein Kennwort ein oder
leeren Sie das Feld, um ein Kennwort zu entfernen, und klicken
Sie dann auf „CHANGE PASSWORD“ (Kennwort ändern).
Das System bestätigt die Kennwortänderung, die nach
Schließen und erneutem Öffnen der Software wirksam wird:
- Wenn ein Kennwort eingegeben wurde, verlangt das System
vor dem Öffnen des System-Einrichtungsbildschirms die
Eingabe des Kennworts.
- Wenn das Feld „Password“ (Kennwort) leer war, wird zum
Öffnen des System-Einrichtungsbildschirms kein Kennwort
benötigt.
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Automatisierte Dosiersysteme der RV-Serie
40

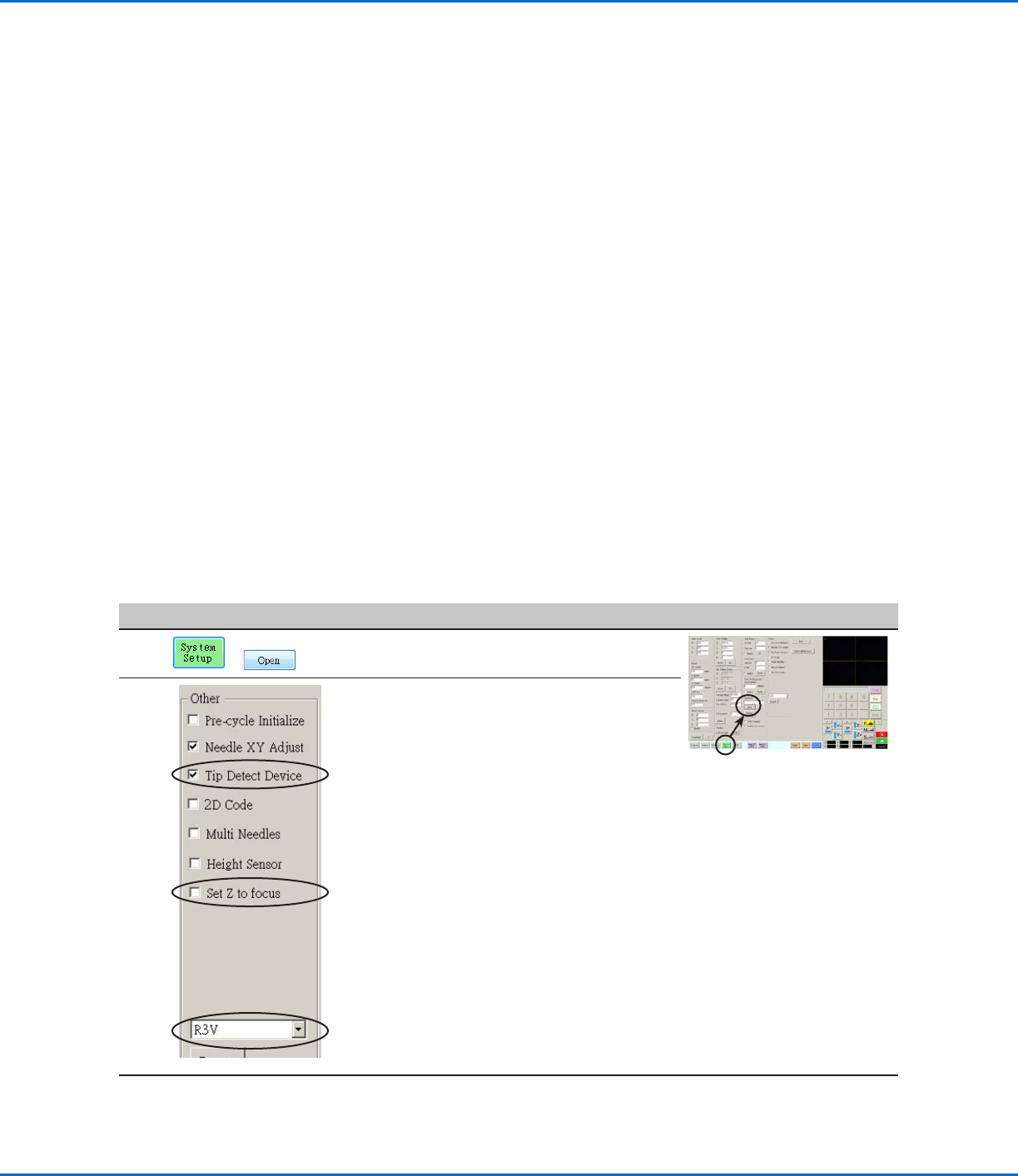

Überprüfen von Robotermodell, Nadelerkennung und Auswahl Set Z to Focus
(Zauf Fokus einstellen)
Nr.
Klick Schritt Referenzbild
1
>
• Klicken Sie auf SYSTEM SETUP
(Systemeinrichtung) > OPEN (Öffnen).
2 • Überprüfen Sie unter „Other“ (Andere)
Folgendes:
- Wenn Ihr System eine Nadelerkennung
oder ein Nadelausrichtungs-Kit
enthält, ist „Tip Detect Device“
(Nadelerkennungssystem) mit Häkchen
versehen.
- „Set Z to Focus“ (Z auf Fokus einstellen)
ist nicht mit Häkchen versehen.
- Das richtige Robotermodell wird
angezeigt. Ist das Robotermodell
nicht korrekt, gehen Sie zu „Ändern
der Robotermodell-Auswahl“ auf
Seite52zur Auswahl des richtigen
Robotermodells. Kehren Sie hierher
zurück, um fortzufahren.
• Wenn Sie Änderungen vorgenommen
haben, schließen Sie die DispenseMotion-
Software und öffnen Sie sie erneut, damit
die Änderungen wirksam werden.
3
• Fahren Sie fort mit „Einstellen der Auswahl
für optionales Nadelausrichtungs-Kit“ auf
Seite41.
Einrichten und Kalibrieren des Systems (erforderlich)
Vor dem Erstellen von Programmen oder Verwenden der automatischen Offset-Aktualisierungsfunktionen des
Systems müssen Sie das System richtig einrichten und kalibrieren. Die korrekte Einrichtung und Kalibrierung des
Systems sind für ordnungsgemäßen Betrieb entscheidend.
Der Assistent für Roboter-Ersteinrichtung führt Sie durch den gesamten Einrichtungs- und Kalibriervorgang. Dieser
Vorgang muss bei der Ersteinrichtung und außerdem nach jeder Änderung am System durchgeführt werden.
Beispiele für Änderungen am System sind unter anderem:
• Jedes Mal, wenn eine auf der Z-Achse montierte Komponente (z. B. die Kartusche oder Kamera) bewegt wird.
• Jedes Mal, wenn eine Dosiernadel oder Düse gewechselt wird.
Zur Einrichtung und Kalibrierung gehören folgende Verfahren:
• Überprüfen von Robotermodell, Nadelerkennung und Auswahl Set Z to Focus (Z auf Fokus einstellen)
• Festlegen der Auswahl für optionales Nadelausrichtungs-Kit (sofern zutreffend)
• Einrichten der Nadelerkennung* oder des Nadelausrichtungssystems
• Überprüfen der 4-Achsen-Auswahl
• Öffnen des Assistenten für Roboter-Ersteinrichtung und Einstellen des Drehwinkels
• Einrichten der Nadelerkennung und Kalibrierung der Werkzeugzentrierung
• Einstellen des Kamera-zu-Nadel-Offsets
• Setzen einer Markierung
• Einstellen der Kameraskalierung*
• Einstellen des Nadel-zu-Werkstück-Offsets*
• Testen der Systemeinrichtung und -kalibrierung
*Der Assistent für Roboter-Ersteinrichtung führt Sie durch alle erforderlichen Einrichtungs- und Kalibrierverfahren. Die oben
mit einem Sternchen (*) gekennzeichneten Schritte können jedoch individuell nach Bedarf durchgeführt werden. Zu den
Verfahren siehe „AnhangB, Verfahren zum Einrichten ohne Assistent“ auf Seite97.
HINWEIS: Für Erläuterungen zu Offsets siehe „Über Offsets“ auf Seite23.
www.nordsonefd.com/de info.de@nordsonefd.com +49 (0) 89-540-4656-0 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Automatisierte Dosiersysteme der RV-Serie
41

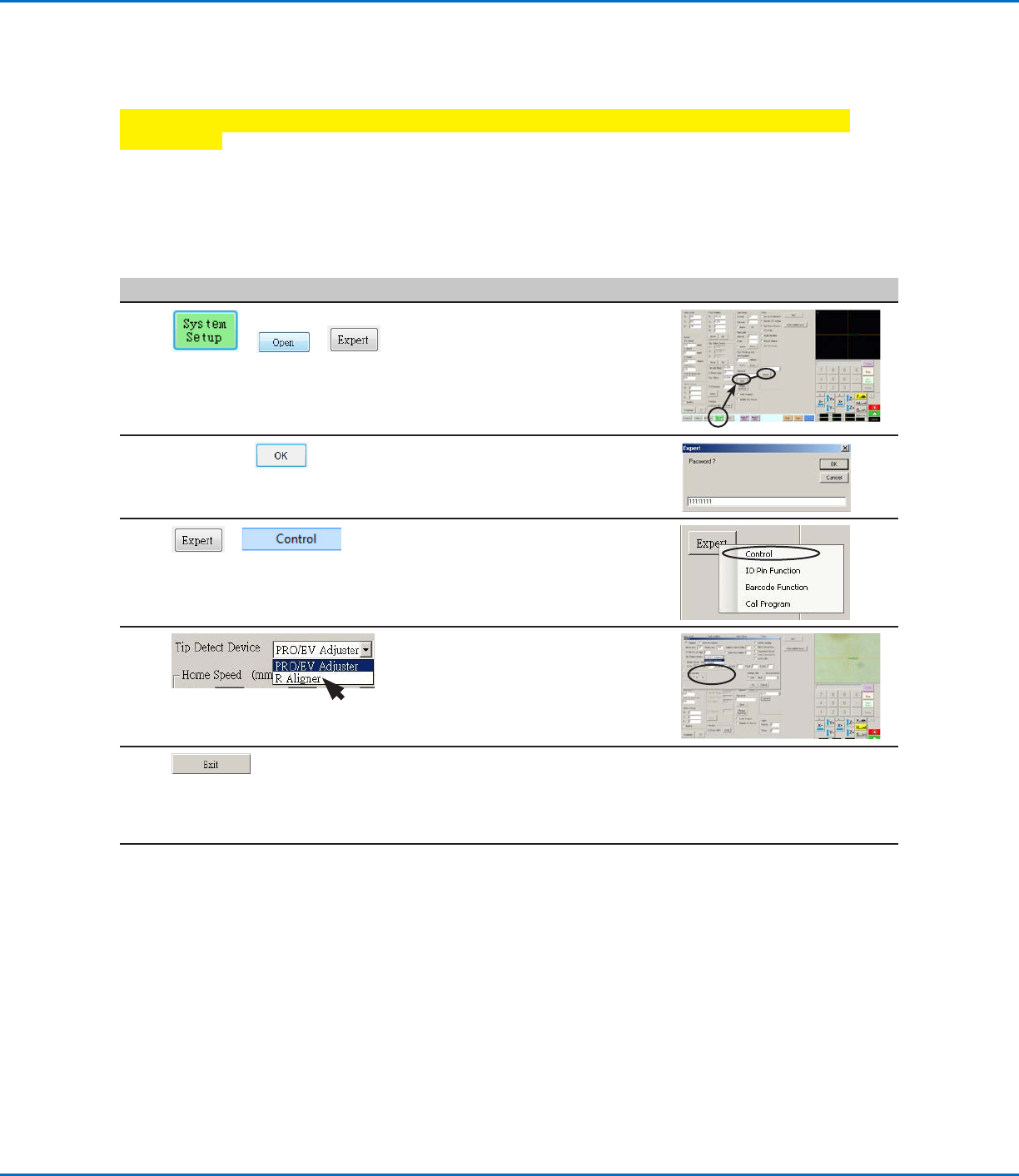

Einstellen der Auswahl für optionales Nadelausrichtungs-Kit
WICHTIG: Wenn Ihr System das optionale Nadelausrichtungs-Kit enthält, fahren Sie mit dem nächsten
Verfahren fort.
Wenn Sie das optionale Nadelausrichtungs-Kit installiert haben, führen Sie dieses Verfahren durch, um das Kit im
Expertenfenster anzugeben. Ein Nadelausrichtungs-Kit ermöglicht das Einrichten eines Nadel-zu-Werkstück-Offsets
oder eine Nadel-Höhenkalibrierung, ohne dass die Nadel den Sensor physisch berühren muss. Unter „Zubehör“ auf
Seite73 finden Sie die Teilenummer des optionalen Nadelausrichtungs-Kits.
Nr. Klick Schritt Referenzbild
1
> >
• Klicken Sie auf SYSTEM SETUP
(Systemeinrichtung) > OPEN (Öffnen)
> EXPERT (Experte).
2
11111111 >
• Geben Sie 11111111 ein und klicken
Sie dann auf OK.
3
>
• Klicken Sie auf EXPERT (Experte)
und anschließend auf CONTROL
(Steuern).
4 • Wählen Sie im Expertenfenster
RALIGNER.
• Klicken Sie zum Speichern der
Einstellung auf OK und anschließend
zum Bestätigen erneut auf OK.
5 • Klicken Sie zum Schließen auf
EXIT (Beenden) und öffnen Sie
anschließend die DispenseMotion-
Software erneut, damit die Änderung
wirksam wird.
6
• Fahren Sie fort mit „Überprüfen der
4-Achsen-Auswahl“ auf Seite42.
Einrichten und Kalibrieren des Systems (erforderlich) (Fortsetzung)
