CP8机械手册.pdf - 第103页
保养作业 >> 加 油 MEC-CP-842-1 .0S 5-39 5.2.19 驱动装置的加油处 要 点 凸轮箱内驱动装置的润滑油存放 在凸轮箱左侧的润滑油冷却箱内。 请每３年或者在机器每运转 12,000 小时后更换１次新的润滑油。 方 法 润滑油冷却箱内的润滑油是从 3 个排油栓处排出的。 各个排油栓处排出的油量 标准值如下图 所示。 首先，请准备好接收所排出润滑 油的容器以及覆盖机器用的大张乙烯 塑料和纸盒箱。
保养作业 >> 加 油
5-38 MEC-CP-842-1.0S

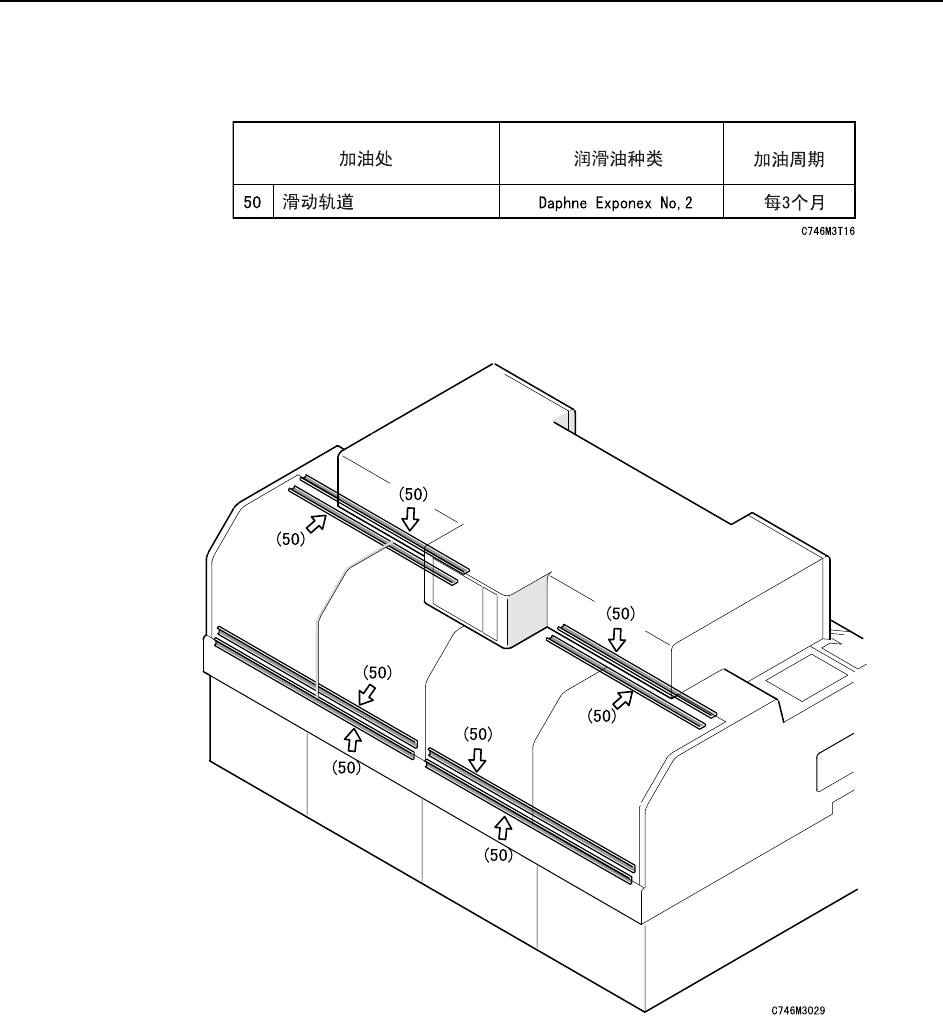

5.2.18 后侧防护罩的加油处
插图中的箭头表示加油处。
备注 ) 上图的表示为 CP-842ME。 CP-842E 以同样的方法加油。
保养作业 >> 加 油
MEC-CP-842-1.0S 5-39

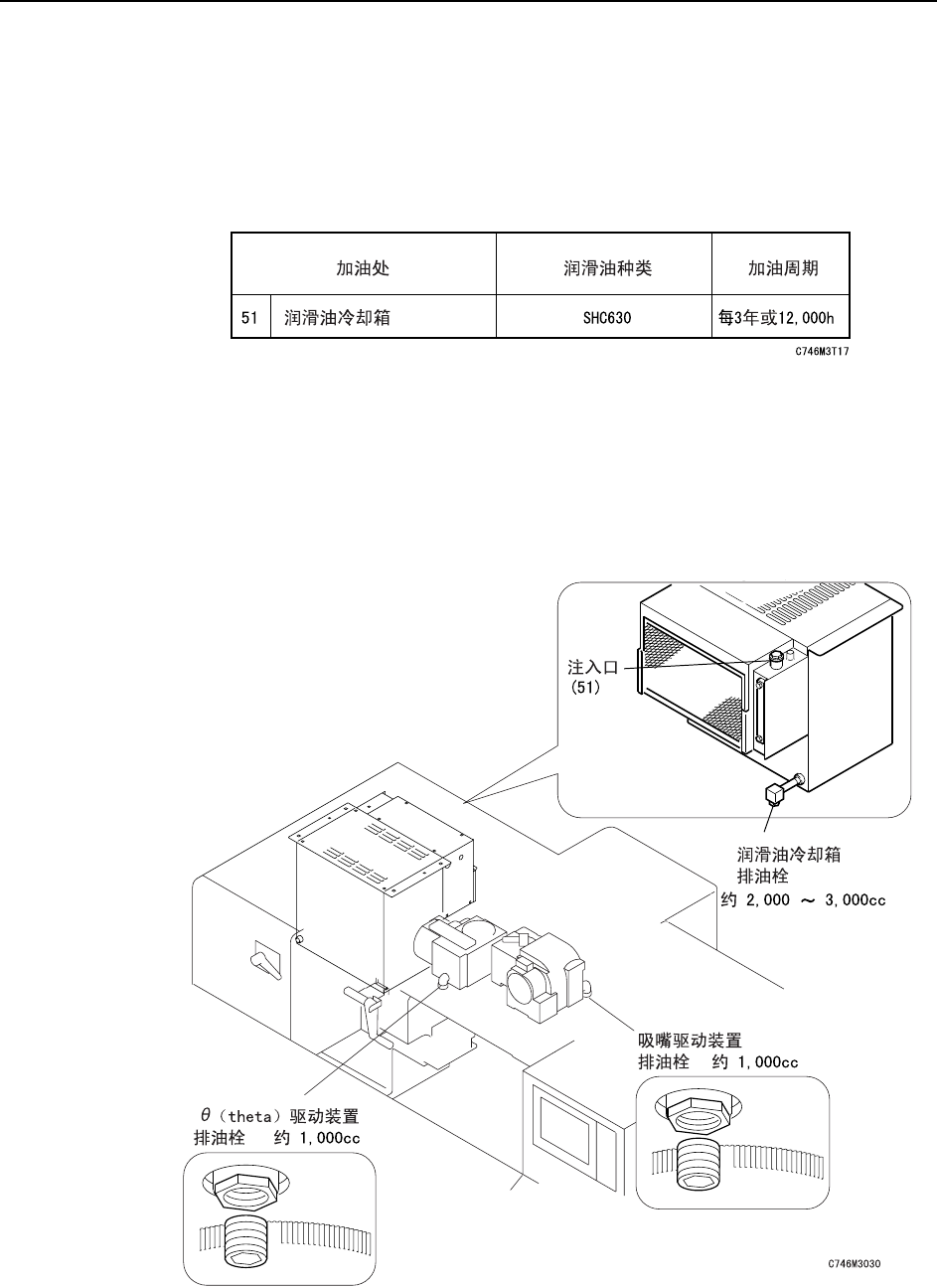

5.2.19 驱动装置的加油处
要 点
凸轮箱内驱动装置的润滑油存放在凸轮箱左侧的润滑油冷却箱内。
请每３年或者在机器每运转 12,000 小时后更换１次新的润滑油。
方 法
润滑油冷却箱内的润滑油是从 3 个排油栓处排出的。各个排油栓处排出的油量标准值如下图
所示。
首先，请准备好接收所排出润滑油的容器以及覆盖机器用的大张乙烯塑料和纸盒箱。
保养作业 >> 加 油
5-40 MEC-CP-842-1.0S

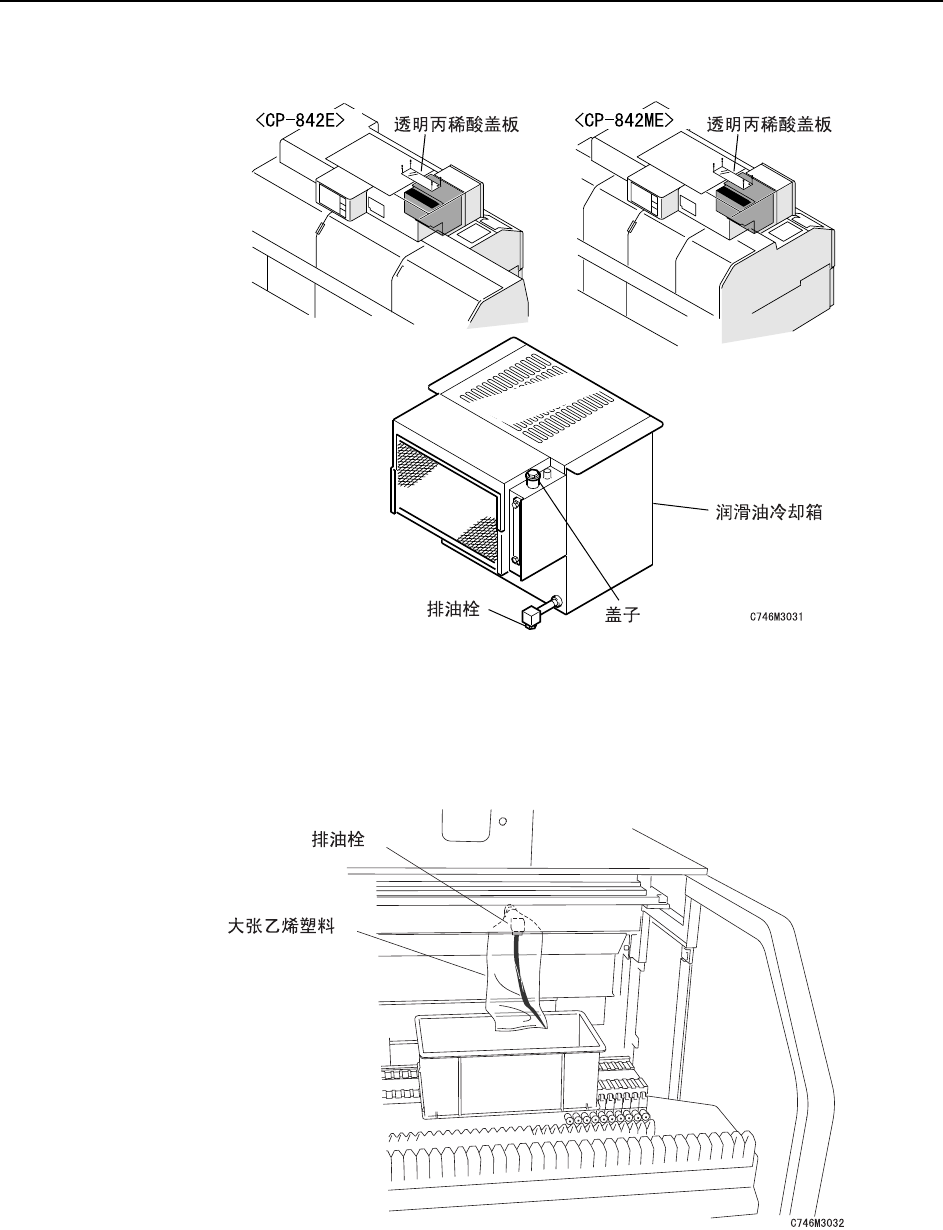

1 请取下机器上面的透明盖板，然后拧松并取下润滑油冷却箱上部的盖子。
2 打开左侧后部的防护罩。
3 从润滑油冷却箱部的排油栓处将润滑油排放出来。
请在排油栓的周围使用大张乙烯塑料将机器覆盖后，再将排油栓拧松，使润滑油排
放在接收容器中。
注意 )1.在排放润滑油时，请仔细的将机器覆盖好，以防润滑油洒落在机器上。
2. 对于被排出的废油，请遵照当地有关废弃物处理的规定进行处理。
4 排完以后，请可靠地旋紧排油栓。
