消耗品的更换 >> 真空泵用皮带 6-8 MEC-CP-842-1.0S 6.6 真空泵用皮带 要 点 请在皮带断裂和损伤时更换皮带 。 方 法 1 拆下固定真空泵台座的螺栓，拔下 导线的连接插头。 2 将真空泵从台座上拉出来。 警 告 作业前请切断主电源。 真空泵运转后会产生高温， 请等到真空泵充分冷却后再进行作 业。
消耗品的更换 >> 真空泵用过滤器芯
MEC-CP-842-1.0S 6-7
6.5 真空泵用过滤器芯
要 点
被泵吸入的空气有必要进行过滤。过滤器芯过脏或者被空气或油等弄潮湿时，请更换过滤器
芯。
方 法
拧松过滤器外壳支架后，将过滤器的外壳向下方拔出，然后更换过滤器芯。
警 告
作业前请切断主电源。
真空泵运转后会产生高温，请等到真空泵充分冷却后再进行作业。
消耗品的更换 >> 真空泵用皮带
6-8 MEC-CP-842-1.0S
6.6 真空泵用皮带
要 点
请在皮带断裂和损伤时更换皮带。
方 法
1 拆下固定真空泵台座的螺栓，拔下导线的连接插头。
2 将真空泵从台座上拉出来。
警 告
作业前请切断主电源。
真空泵运转后会产生高温，请等到真空泵充分冷却后再进行作业。
消耗品的更换 >> 真空泵用皮带
MEC-CP-842-1.0S 6-9

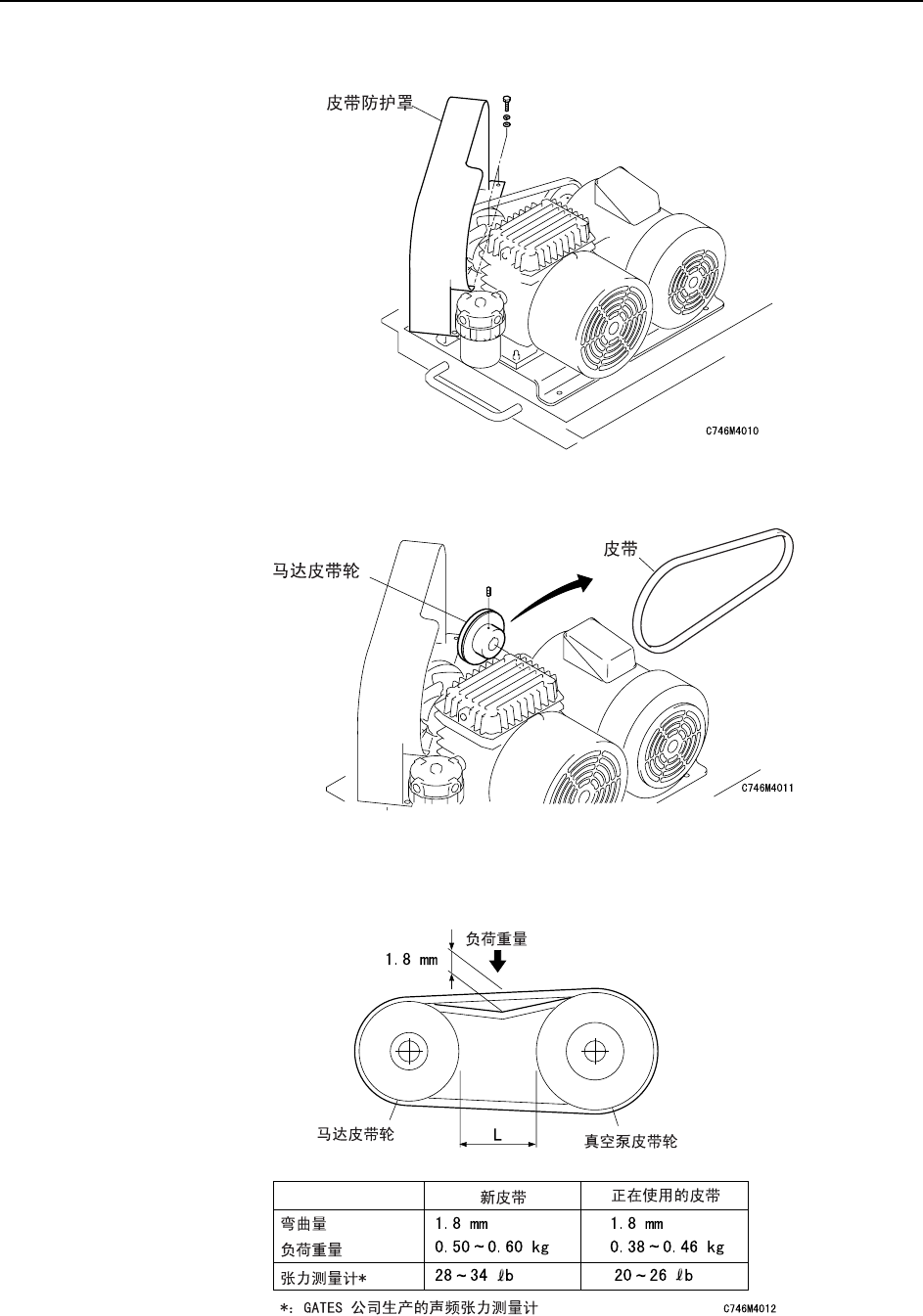

3 打开皮带防护罩。
4 取下马达皮带轮，更换皮带。
5 确认已更换完毕的皮带的张力，如果张力值不在规定范围内时，以 0.1mm 程度渐渐
地偏移马达，调整 L 的尺寸。
