安装 >> 压缩空气的供应

MEC-CP-842-1.0S 9-3

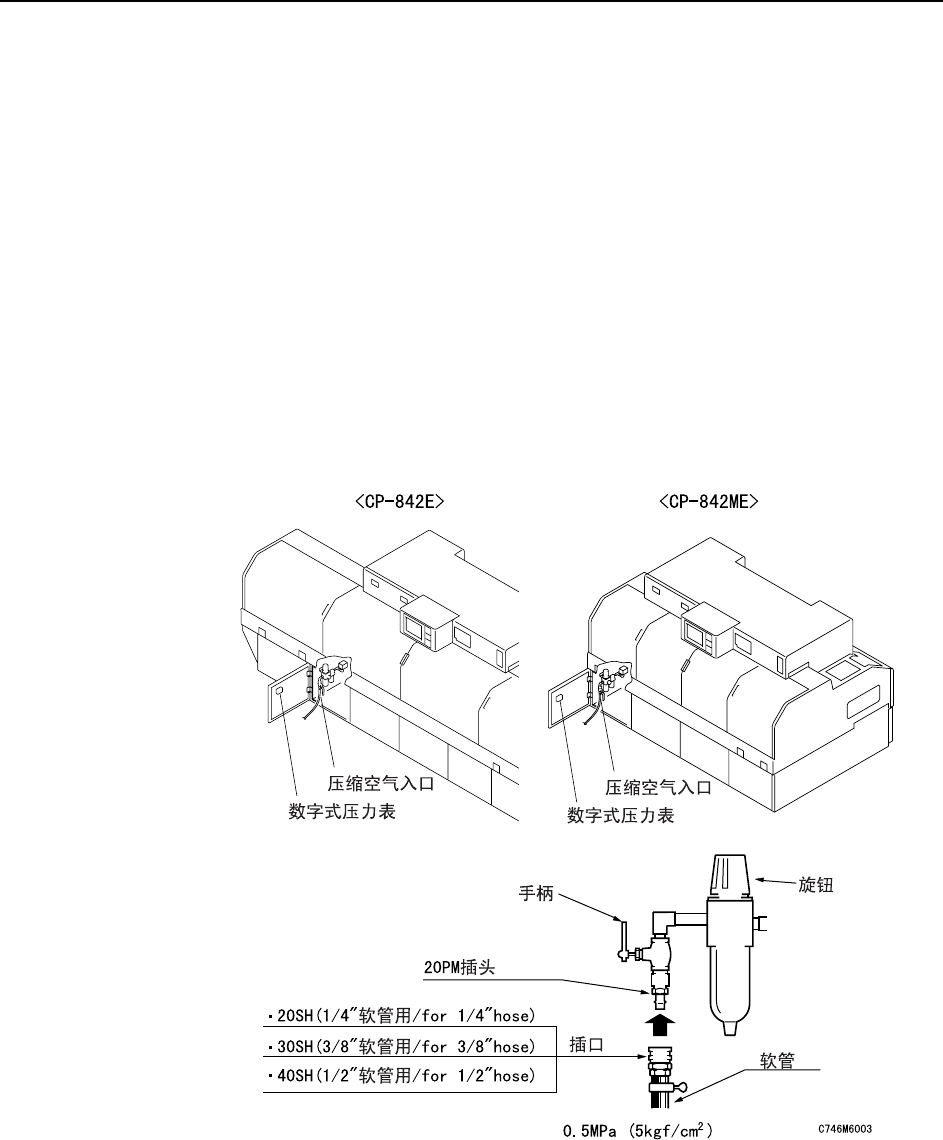

9.2 压缩空气的供应

要点

与外部供气软管连接，通过调节器调整到规定的空气压力。

方法

1 把软管插入机器的压缩空气入口。

2 拉出空气过滤调节器的旋钮，解除锁定装置。

3 旋转旋钮调整空气压力，使压力表指向 0.5MPa(5kgf/cm2)。

参考 ) 数字式压力表装在后部防护罩的表面上。

4 按下空气过滤调节器的旋钮加以锁定。

参考 ) 软管不属于机器附属品。

安装 >> 电源供给与变压器配线

9-4 MEC-CP-842-1.0S

9.3 电源供给与变压器配线

要　点

配合外部供给电压进行机器内的变压器配线。

方　法

电源供给

电源容量如下所示，请务必连接到容量大于表示值的电源上。

·CP-842E：9.5KVA ·CP-842ME：9.0KVA

1 打开电源总开关箱，取下透明树脂盖。

2 从电源总开关箱上的电源接入口将电源线插入到电源总开关箱内。

3 将接地线连接到接地端子座上。

4 将 3 相电源线连接到电源总开关上并以规定的扭矩拧紧。

端子螺丝的扭矩为：5.8N·m (58kg·cm)

注意 ) 请定期拧紧端子螺丝。

5 连接后，用电源接入口的电线固定圈将电源线固定。

电线固定圈的拧紧扭矩为：7.5N·m (75kg·cm)

危险

确认外部电源处于断开状态后才可以进行作业。

安装 >> 电源供给与变压器配线

MEC-CP-842-1.0S 9-5

变压器的配线

1 请打开变压器箱的防护门。

2 将变压器的输入侧配线与外部的供应电压的对应端子正确地连接。
