调 整 >> 站的各部
MEC-CP-842-1.0S 7-11

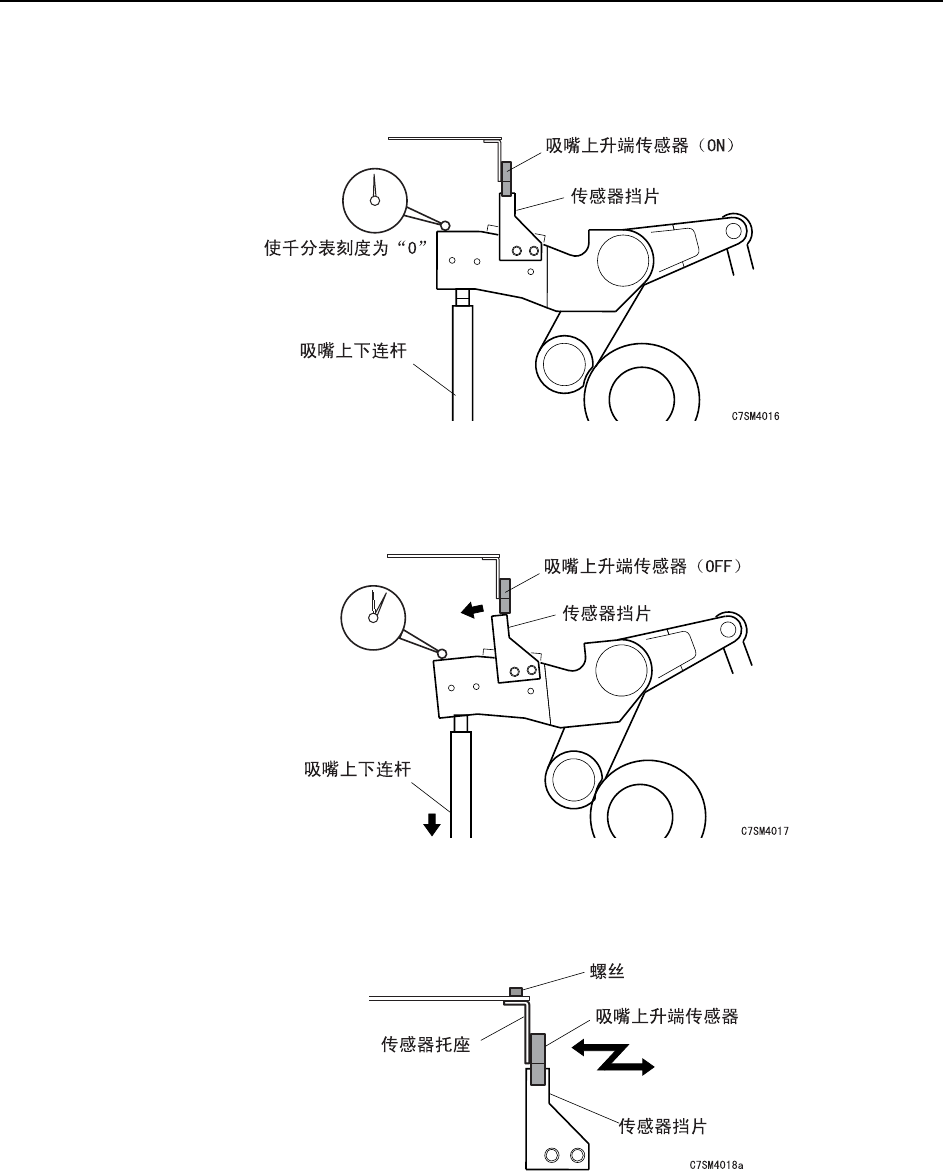

4 将千分表放在凸轮杆的前端，并使刻度为 0。在该状态下凸轮轴为 0 度，用 I/O 画面确
认吸嘴上下连杆处于上升端时，吸嘴上升端传感器为 ON。
5 边看千分表边将凸轮轴以正方向旋转，使吸嘴上下连杆下降。确定传感器的安装位
置，使连杆下降到 0.3~0.4 mm 处时传感器变为 OFF。
6 在调整传感器的位置时，将传感器托座的螺丝拧松，通过传感器前后方向的移动来
调整传感器的安装位置。
调 整 >> 站的各部
7-12 MEC-CP-842-1.0S
7.1.4 机械阀的切换 （第 1 站）
要 点
通过 1ST 的机械阀进行吸嘴内真空的 OFF/ON 的切换动作。将真空切换为 ON 时，吸嘴由
于内部的负压从而吸起元件。
销托座安装位置的确认
1 按下 [ 紧急停止 ] 按钮，切断 200V 电源，只使用 100V。
2 对于所有的贴装工作头，确认下图 （A）的距离为 8.9mm，确认时请使用专用治具
(Z9827DGPJ029*)。
警 告
作业前必须要切断 200V 电源。
凸轮轴在初始位置 （0 度）以外的情况时，因为弹簧弹力的作用，会发生
回转。
在机器内部作业时有危险，请充分注意安全。
C7SM4054b
调 整 >> 站的各部
MEC-CP-842-1.0S 7-13
阀切换杆高度的调整
请在已经完成了吸件时吸嘴的上下动作的调整后，在 Low 气阀贴装工作头上进行此调整。
（参照 7.1.3 吸件时吸嘴的上下动作）。所谓 Low 气阀贴装工作头，是指切换销在如下图所
示的升起状态时，测定所有贴装工作头的切换销下面的高度，高度最低的那个贴装工作头。
1 按下 [ 紧急停止 ] 按钮，切断 200V 电源，只使用 100V。
2 调整切换杆安装托座的位置，使之与销托座的距离为 12mm。
3 在 1ST 吸嘴上下电磁阀为 OFF 状态时，边看凸轮刻度盘边旋转凸轮手柄，将凸轮角
度调整到 170 度。
警 告
作业前必须要切断 200V 电源。
凸轮轴在初始位置 （0 度）以外的情况时，因为弹簧弹力的作用，会发生
回转。
在机器内部作业时有危险，请充分注意安全。
