基本操作 >> 吸嘴头的拆卸 MEC-CP-842-1 .0S 4-7 4.4 吸嘴头的拆卸 要 点 在进行清扫及加油的维修保养作 业时，如果需要，请从贴装工作头上 拆下吸嘴头。 注意 ) 吸嘴头是 CP-842E/842ME 的专用部件。请不要安装到其他的机器上。 另外，也不要将其他机器的吸嘴头安装到 CP-842E/842ME 上。特别是安装 CP-7 系列机器 的吸嘴头，当使用时会造成与周围部件相互干扰并造成损伤事故。…
基本操作 >> 供料器的设置
4-6 MEC-CP-842-1.0S
1 在使用 13、 15 英寸元件料卷时，请用橡胶止动块 （3 处）来固定料卷托架。这
时，请将供料器本体与料卷托架设置在同一料站位置，如下图 A 所示的位置偏移会
导致故障发生。
4 安装供料器时，请确认与供料平台之间没有异物 （废料带屑等）夹在里面。
请除去供料平台引导槽部及供料器底部粘附着的异物。
基本操作 >> 吸嘴头的拆卸
MEC-CP-842-1.0S 4-7
4.4 吸嘴头的拆卸
要 点
在进行清扫及加油的维修保养作业时，如果需要，请从贴装工作头上拆下吸嘴头。
注意 ) 吸嘴头是 CP-842E/842ME 的专用部件。请不要安装到其他的机器上。
另外，也不要将其他机器的吸嘴头安装到 CP-842E/842ME 上。特别是安装 CP-7 系列机器
的吸嘴头，当使用时会造成与周围部件相互干扰并造成损伤事故。
这些可以从外观上识别。
CP-842E/842ME 用：表面没有涂色
CP-842E/842ME 以外：表面涂色
方 法
首先请进行以下 3 个项目。
1 将要拆下的吸嘴头移动到 9ST。
2 为了使拆卸容易进行，使贴装平台移动到前面。
3 关闭电源。
拆下
1 使用 L 形内六角扳手拧松吸嘴头的固定螺栓。
2 向下拔出吸嘴头。
警 告
作业前请切断主电源。
凸轮角度在原位置 （０度）以外时，有可能由于弹簧的弹力作用而旋转。
在机器内的作业是极其危险的，请充分注意。
基本操作 >> 吸嘴头的拆卸
4-8 MEC-CP-842-1.0S

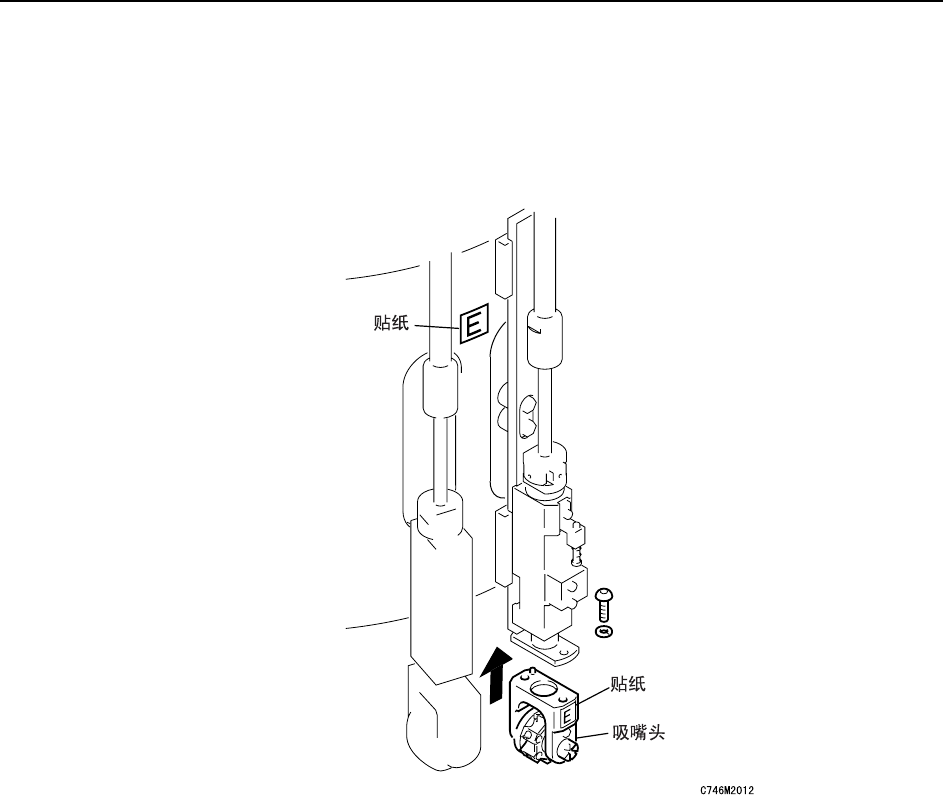

安装
用螺栓固定吸嘴头。
请确认贴在圆杆上贴纸的英文字母。在安装时，安装与左侧贴装工作头贴纸中的英文字母相
同贴纸的吸嘴头。
