保养作业 >> 加 油 5-22 MEC-CP-842-1.0S ■加油处和加油方法 在插图中，加油处由箭头和编号 表示。 白箭头的地方表示在润滑部分的 表面上涂上润滑油。 黑箭头表示油嘴部分，请使用加 油泵来注入润滑油。 备注 ) 即使在没有油嘴的 LM 滑块的地方，通过在滑块和 LM 滑轨间 （轴承漕部）涂上润滑油，轴 承球和滚珠上所附的润滑油就可以在 LM 滑块内部进行润滑。 ■关于加油检查清单 本章末尾列出了加油检查…
保养作业 >> 加 油
MEC-CP-842-1.0S 5-21
CP-842E/842ME 除了前面所述的润滑油枪配套工具以外，还需要以下的专用油嘴。
5.2.3 加油的要领
机器各个部位的加油要领使用插图以及表格来表示。
■润滑油的种类以及加油周期
加油处、润滑油的种类以及加油周期以表格的形式来说明。
加油周期以 1 天 8 小时，1 周 5 天（40 小时），1 个月 20 天（160 小时）的程度，来假定
机器的运行。但是如果以 2 班制或 3 班制工作，来运行机器的话，请以如下的说明作为基准。
每天： 电源投入时间达到 8 小时，每 8 小时更换一班的话，则以每次的交班或
经过一天作为时间点。
每周： 包括 2 班制或 3 班制的场合，将电源投入时间达到 40 小时作为时间点，
或将 经过一周的时间作为时间点。
每月： 包括 2 班制或 3 班制的场合，将电源投入时间达到 160 小时作为时间点，
或 将经过一个月的时间作为时间点。
3 个月： 包括 2 班制或 3 班制的场合，将电源投入时间达到 480 小时作为时间点，
或 将经过 3 个月的时间作为时间点。
6 个月： 包括 2 班制或 3 班制的场合，将电源投入时间达到 960 小时作为时间点，
或 将经过 6 个月的时间作为时间点。
每年： 包括 2 班制或 3 班制的场合，将电源投入时间达到 1920 小时作为时间
点，或 将经过 1 年的时间作为时间点。
C746M3039a
保养作业 >> 加 油
5-22 MEC-CP-842-1.0S

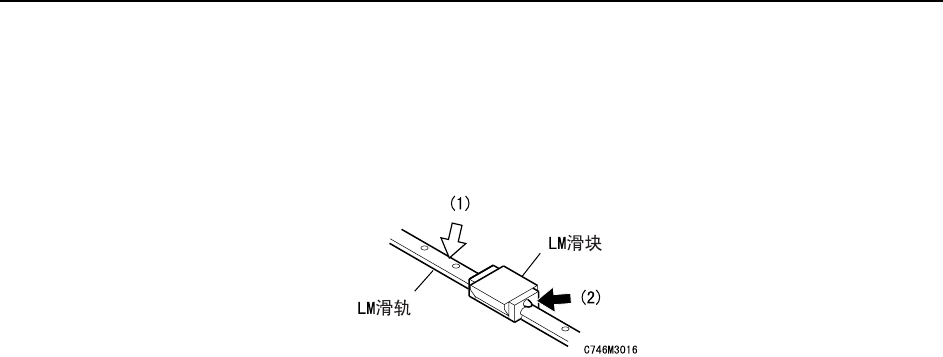

■加油处和加油方法
在插图中，加油处由箭头和编号表示。
白箭头的地方表示在润滑部分的表面上涂上润滑油。
黑箭头表示油嘴部分，请使用加油泵来注入润滑油。
备注 ) 即使在没有油嘴的 LM 滑块的地方，通过在滑块和 LM 滑轨间 （轴承漕部）涂上润滑油，轴
承球和滚珠上所附的润滑油就可以在 LM 滑块内部进行润滑。
■关于加油检查清单
本章末尾列出了加油检查清单。请按照以下要领进行加油作业的检查。
1. 使用插图中的参照编号来确认加油处。
2. 在进行适当的加油作业以后，请在检查栏中做上记号。
保养作业 >> 加 油
MEC-CP-842-1.0S 5-23

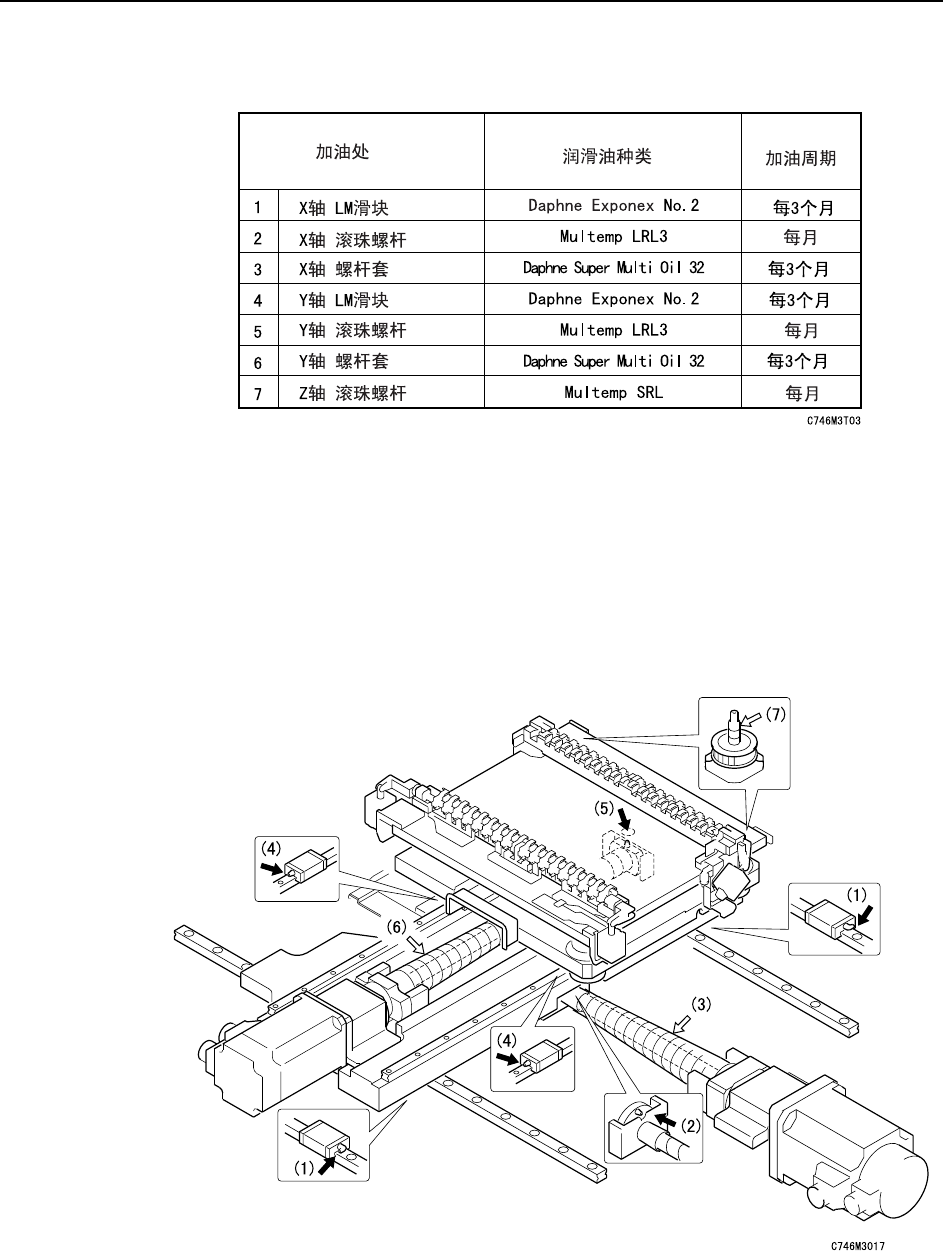

5.2.4 贴装平台的加油处
注意 ) 在 Y 轴螺杆套的润滑油干燥时，即使没有到达加油周期也有必要进行加油。请使用毛
刷沾上少量润滑油进行润滑作业。
此时，请注意不要使手在 Y 轴螺杆套收缩时受伤。此外，随意脱卸螺杆套有可能使机
器受损。
插图中的箭头表示加油处，特别是黑箭头表示处必须用加油泵来加油。
注意 ) 对于 X 轴 /Y 轴的各滚珠螺杆，必须使用加油泵来给加油嘴加油。如果直接用手将润滑油涂在
滚珠螺杆上，有可能使手在螺杆套收缩时受伤。此外，随意脱卸螺杆套有可能使机器受损。
