调 整 >> 伺服放大器的调整
7-52 MEC-CP-842-1.0S
C7SM4070a
CP-842ME
调 整 >> 伺服放大器的调整
MEC-CP-842-1.0S 7-53

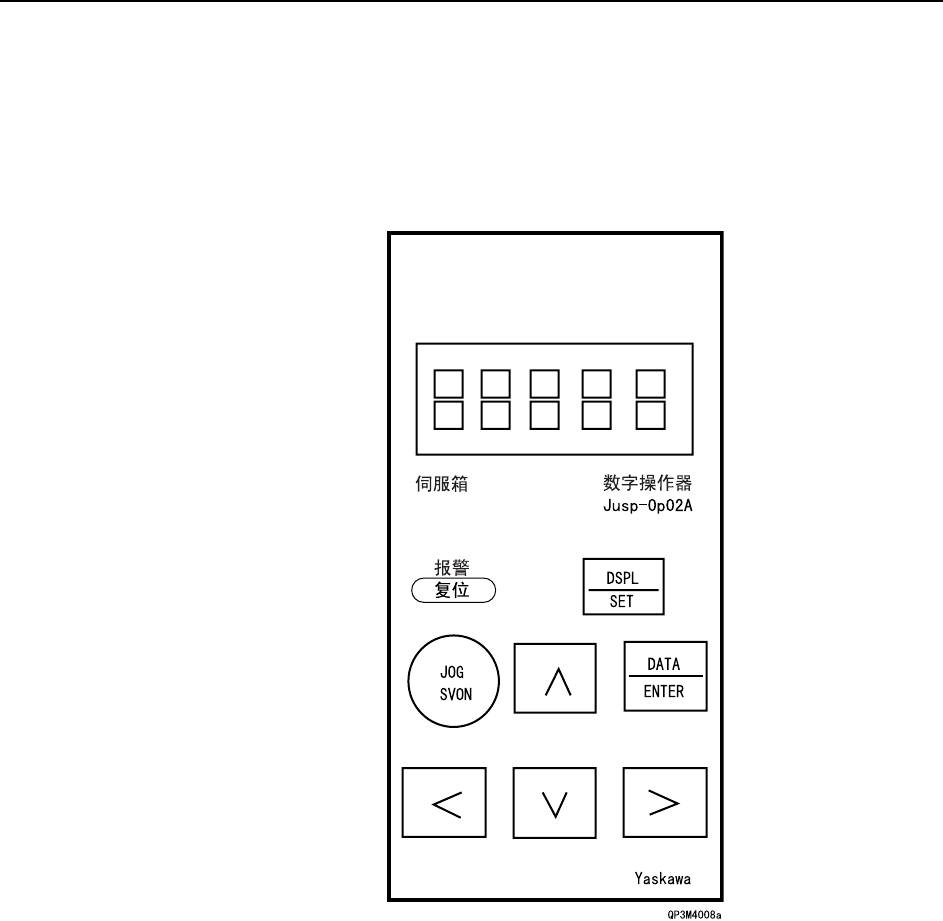

2 连续按数字操作器的 ［DSPL/SET］按钮，直到 LED 上显示 “PN-00” 为止。
3 按下∧ / ∨箭头的按钮，能够变更参数种类的显示。
4 目的参数种类错误时，按下 ［DATA/ENTER］按钮，检查当前的设定值。
注意 ) 显示的参数与参数表上所记载的不同时，请与代理店或者本公司服务中心联系。除了
有本公司的指示外，请不要变更设定。
5 确认后，按下［DSPL/SET］按 钮 ，返 回 "PN-XX” 的显示。以后请重复 3~5 的步骤。
调 整 >> 伺服放大器的调整
7-54 MEC-CP-842-1.0S
7.2.2 伺服关联错误的解除
有时可以通过与该放大器相连的数字操作器的 ［Alarm Reset］按钮解除机器上的按钮所
不能解除的伺服错误。
伺服报警代码的解除
发生与伺服相关的错误时，将数字操作器与该伺服放大器相连接，就会显示报警代码。详
细请参照 8.2.2 报警代码和检查处一览表。
伺服报警代码记录的确认
可以确认过去所发生的报警代码。
使用数字操作器时

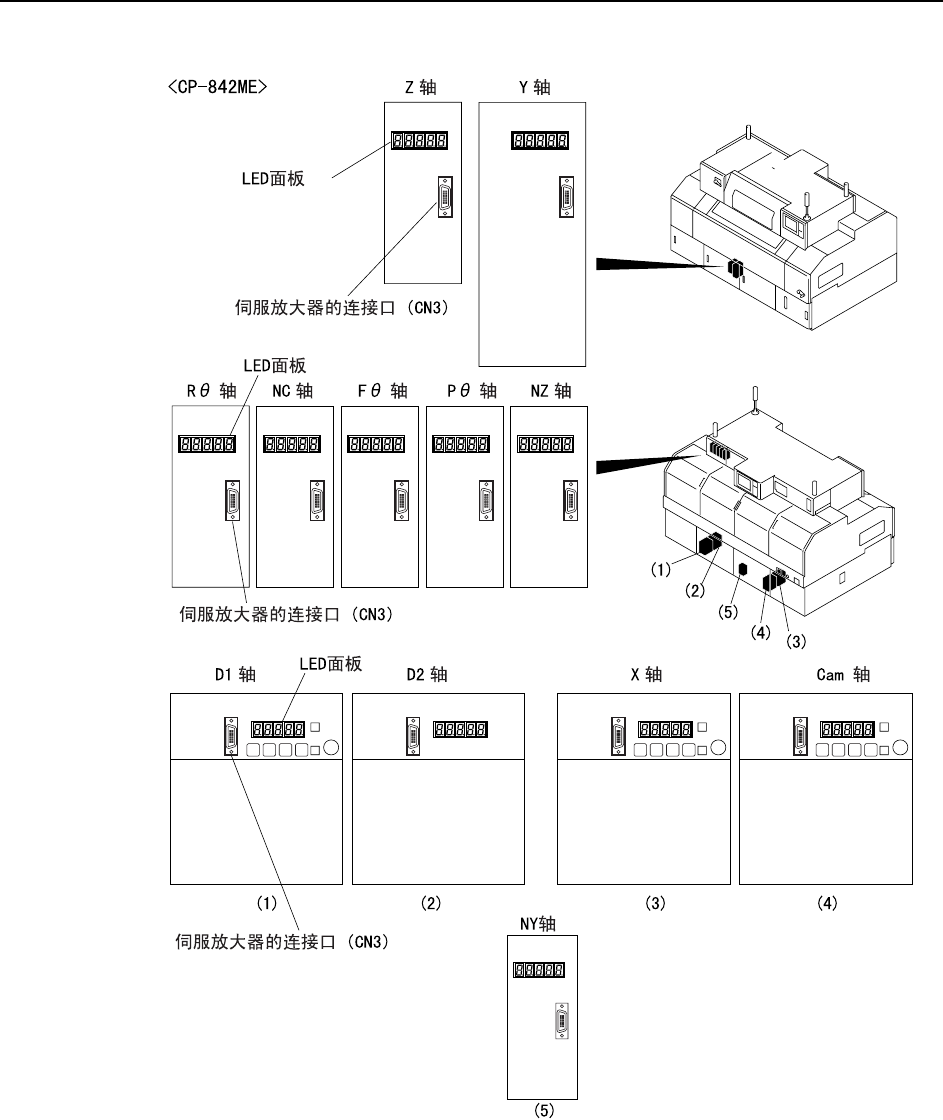

1 将数字操作器连接到确认报警代码的伺服放大器的连接口 (CN-3) 上。

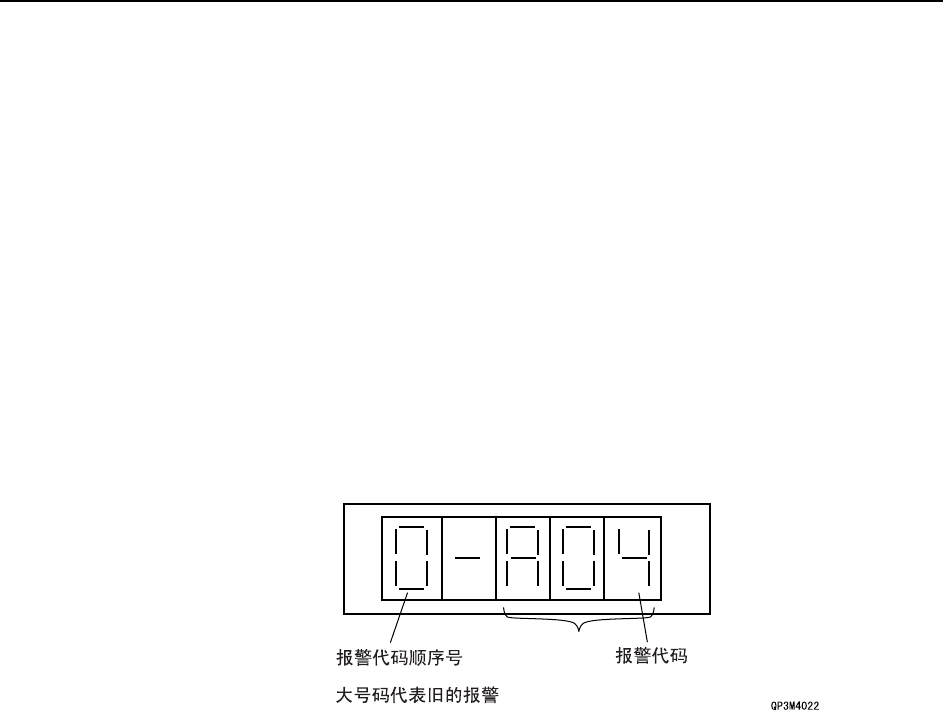

2 按下 ［DSPL SET］ - ［DATA ENTER］就会在将数字操作器的显示上出现以下的
显示。
3 按下上·下箭头键，能够滚动报警的顺序。
使用伺服放大器上的显示面板时
1 按下 ［MODE/SET］后，请按住 ［DATA/SHIFT］ 1 秒以上。
2 报警代码被显示。按下上·下箭头的键就会滚动显示。（左端的数字越大就表示是旧
的报警。）
