调 整 >> 站的各部
MEC-CP-842-1.0S 7-33
7.1.10 机械阀的切换 （第 9 站）
要 点
通过 9ST 的机械阀进行吸嘴内真空的 OFF/ON 的切换动作。将真空切换为 OFF 时，吸嘴
内的负压消失，元件失去吸着力。
请确认元件是否贴装在生产电路板上。
销托座安装位置的确认
1 按下 [ 紧急停止 ] 按钮，切断 200V 电源，只使用 100V。
2 对于所有的贴装工作头，确认下图 （A）的距离为 8.9mm。确认时请使用专用治具
(Z9827DGPJ029*)。
警 告
作业前必须要切断 200V 电源。
凸轮轴在初始位置 （0 度）以外的情况时，因为弹簧弹力的作用，会发生
回转。
在机器内部作业时有危险，请充分注意安全。
C7SM4054b
调 整 >> 站的各部
7-34 MEC-CP-842-1.0S
阀切换杆高度的调整
请在完成了贴装时吸嘴上下动作的调整后，在 Low 气阀贴装工作头上进行此调整。（参照
7.1.9 元件贴装时吸嘴的上下动作）。所谓 Low 气阀贴装工作头，是指切换销在如下图所示
的升起状态时，测定所有贴装工作头的切换销下面的高度，高度最低的那个贴装工作头。
1 按下 [ 紧急停止 ] 按钮，切断 200V 电源，只使用 100V。
2 拆下调整用的吸嘴轴 Assy 上的机械阀。
注意 ) 机械阀的安装面上装有 2 个 O 型密封圈。在拆下阀时请注意不要将 O 型密封圈落到机器内。
另外，没有必要时请不要分解机械阀。
3 将出芯治具 （Z9827DGPJ032*）的上面顶住轴侧安装槽的上面，然后将治具右端
靠压在支气管 （黑色树脂制）内。
ξ≅
作业前必须要切断 200V 电源。
凸轮轴在初始位置 （0 度）以外的情况时，因为弹簧弹力的作用，会发生
回转。
在机器内部作业时有危险，请充分注意安全。
C84PHD002
调 整 >> 站的各部
MEC-CP-842-1.0S 7-35

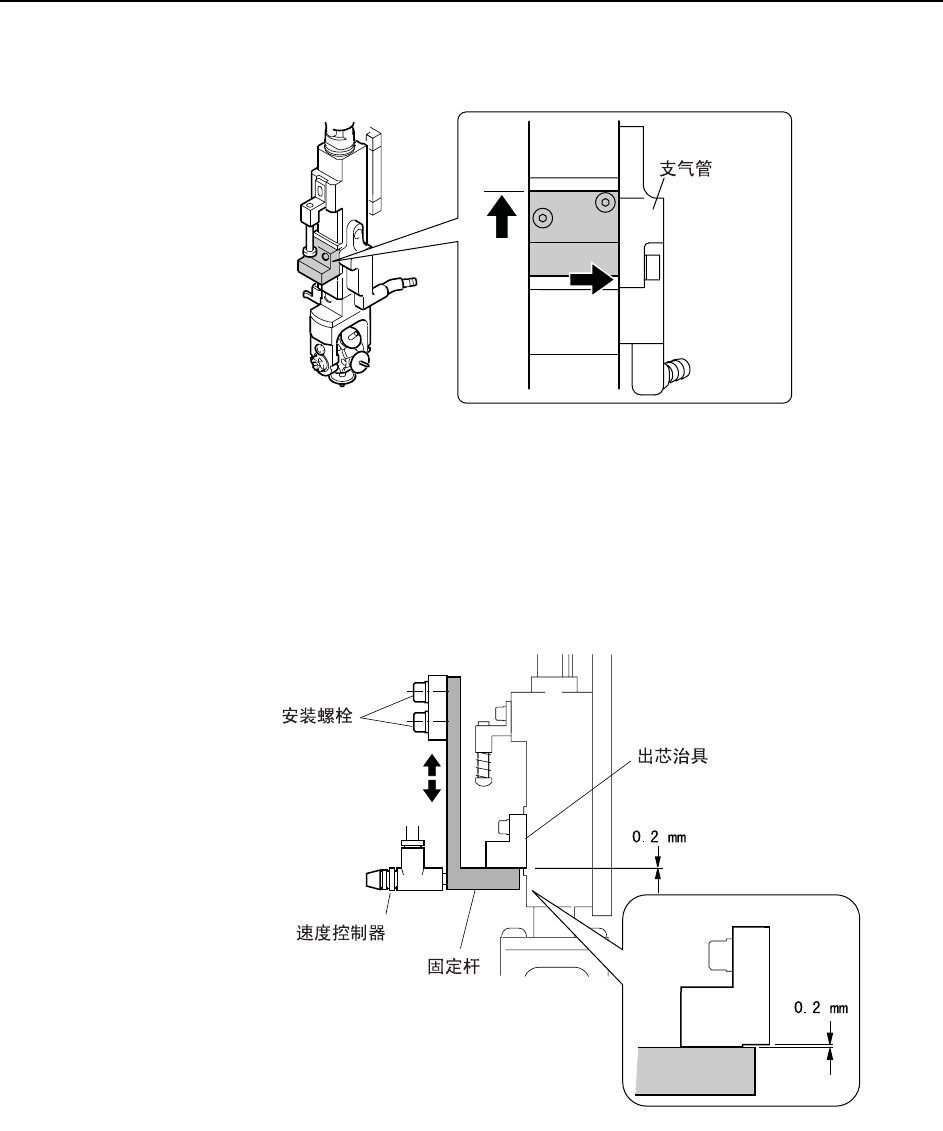

4 用 0.8N·m （8Kgf·cm）的力矩拧紧安装螺栓使之固定。
5 在凸轮角度 0 度时，将吸嘴上下电磁阀设置为 ON，使凸轮杆开始动作。
6 边看凸轮刻度盘边旋转凸轮手柄，将凸轮角度调整到 190 度。确认杆上的推块能平滑
地进入出芯治具的孔。
7 松开安装螺栓来调整固定杆的高度，使得用厚薄规测定图所示位置上的出芯治具与
固定杆之间的间隙为 0.2mm。
注意 ) 请不要随意调整速度控制器。出厂时已经调整到正压 15.0±0.5kPa （13ST 为 7.0 ±0.5 kPa）
状态。因为调整时需要压力计，请不要随意进行调整。
8 在安装着治具的状态下，使轴移动到 10ST 位置，旋转凸轮手柄将凸轮角度调整到
180 度。
C84PHD005
C7SM4037b
