安装 >> 安置

MEC-CP-842-1.0S 9-1

9 安装

9.1 安置

要　点

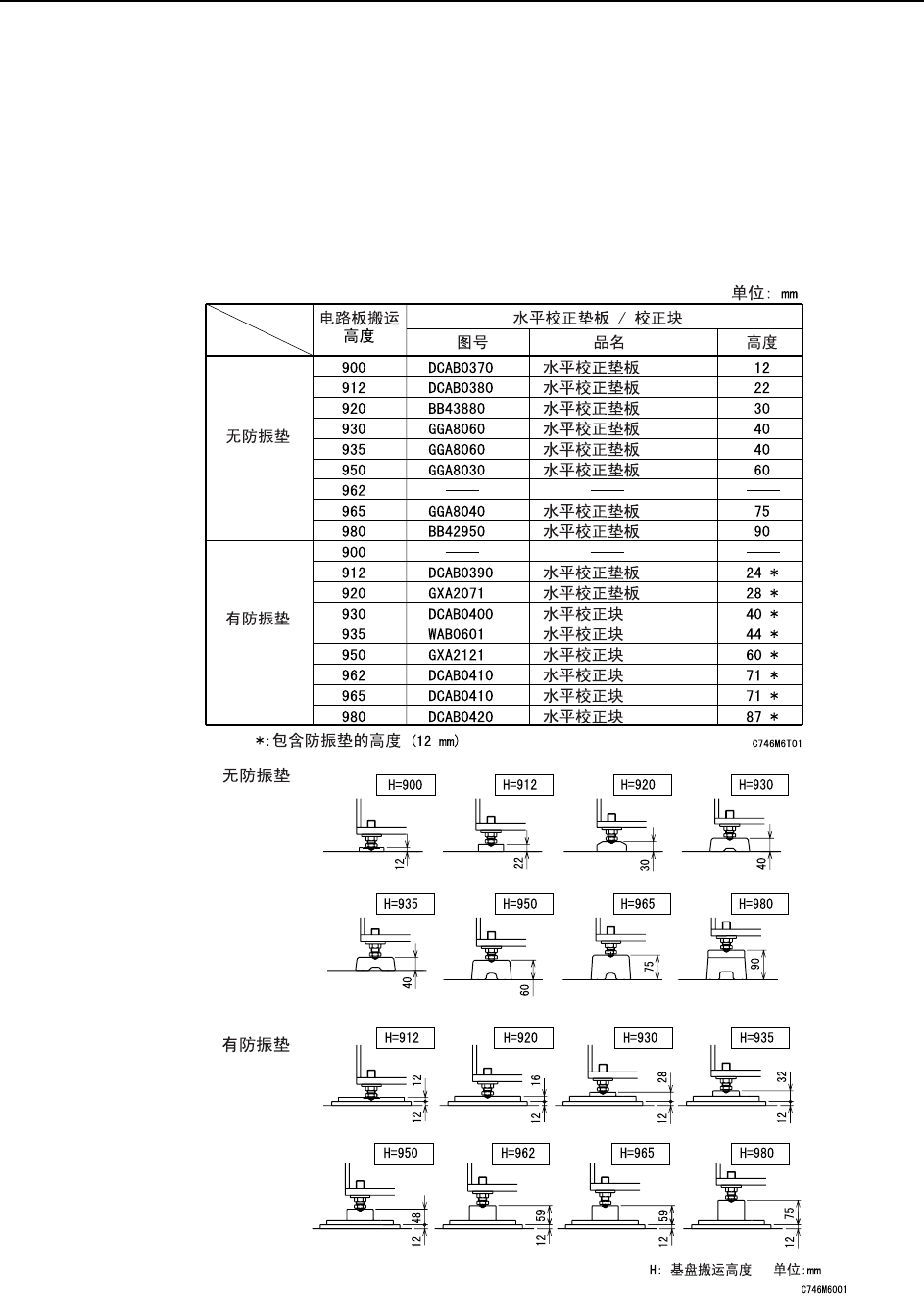

将水平校正垫板或者水平校正块放在所设定的位置上，并在此上面安置机器。根据是否有

防震垫以及相应的电路板搬运高度，使用适当的水平校正垫板或水平校正块。

安装 >> 安置

9-2 MEC-CP-842-1.0S

方法

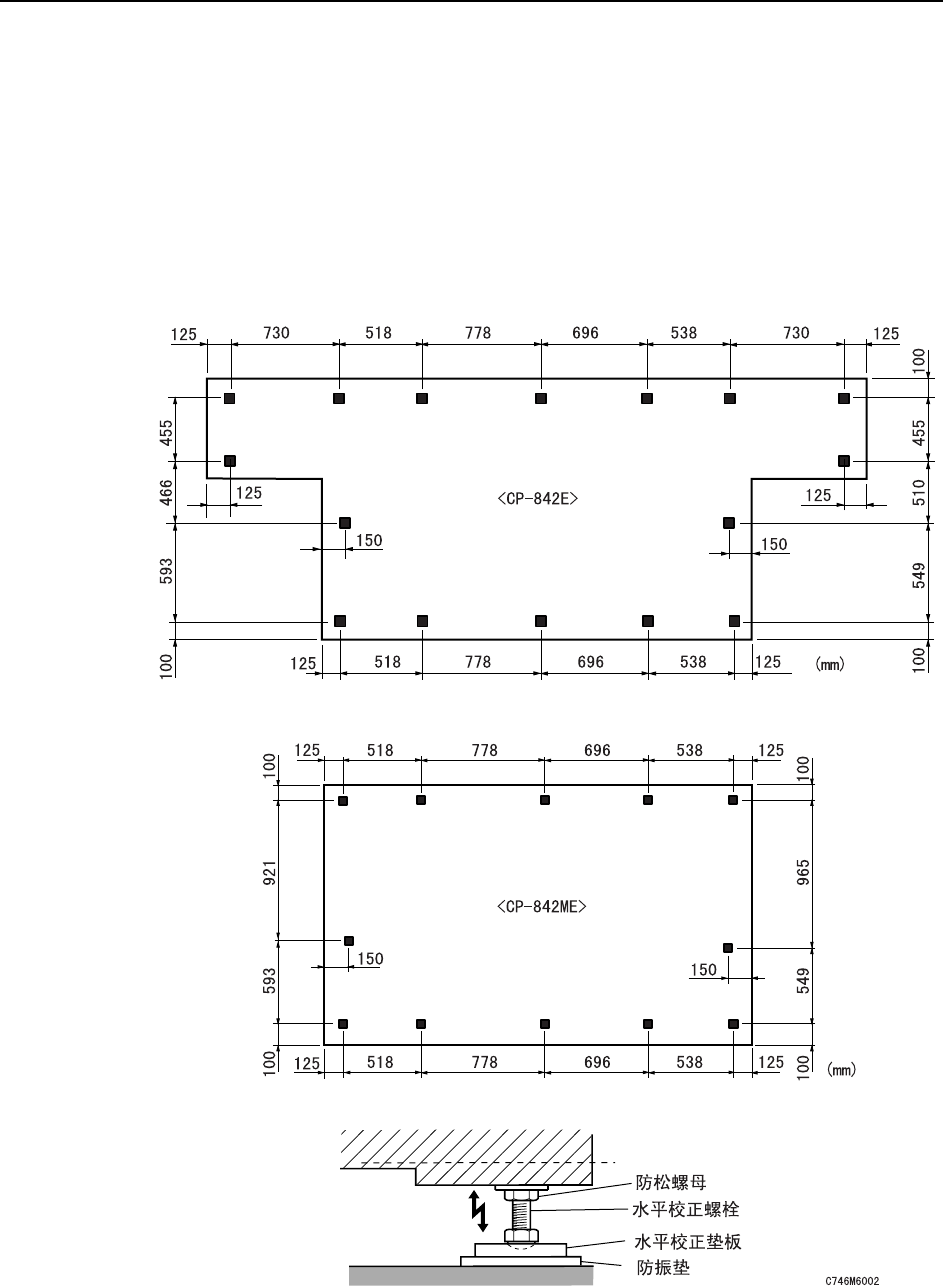

1 参照下图，配置水平校正垫板或水平校正块。

2 在机器机座上设置水平仪（横方向和纵方向）。

3 旋转各水平校正螺栓进行高度调整。

4 请在确认电路板搬运高度及机器的水平度是否正确后旋紧防松螺母。由于防松螺母

的旋紧，有时水平度会产生改变，所以，旋紧螺母后需再确认一下机器的水平度。

参考 ) 请完全旋紧防松螺母，如螺母不旋紧会发生机器振动，有可能影响到安装精度。

安装 >> 压缩空气的供应

MEC-CP-842-1.0S 9-3

9.2 压缩空气的供应

要点

与外部供气软管连接，通过调节器调整到规定的空气压力。

方法

1 把软管插入机器的压缩空气入口。

2 拉出空气过滤调节器的旋钮，解除锁定装置。

3 旋转旋钮调整空气压力，使压力表指向 0.5MPa(5kgf/cm2)。

参考 ) 数字式压力表装在后部防护罩的表面上。

4 按下空气过滤调节器的旋钮加以锁定。

参考 ) 软管不属于机器附属品。
