基本操作 >> 改变电路板支撑的位置 4-4 MEC-CP-842-1.0S 切割下必要长度的橡胶块后，用双面胶将其贴在电路板升降台的支撑板上。

基本操作 >> 改变电路板支撑的位置

MEC-CP-842-1.0S 4-3

4.2 改变电路板支撑的位置

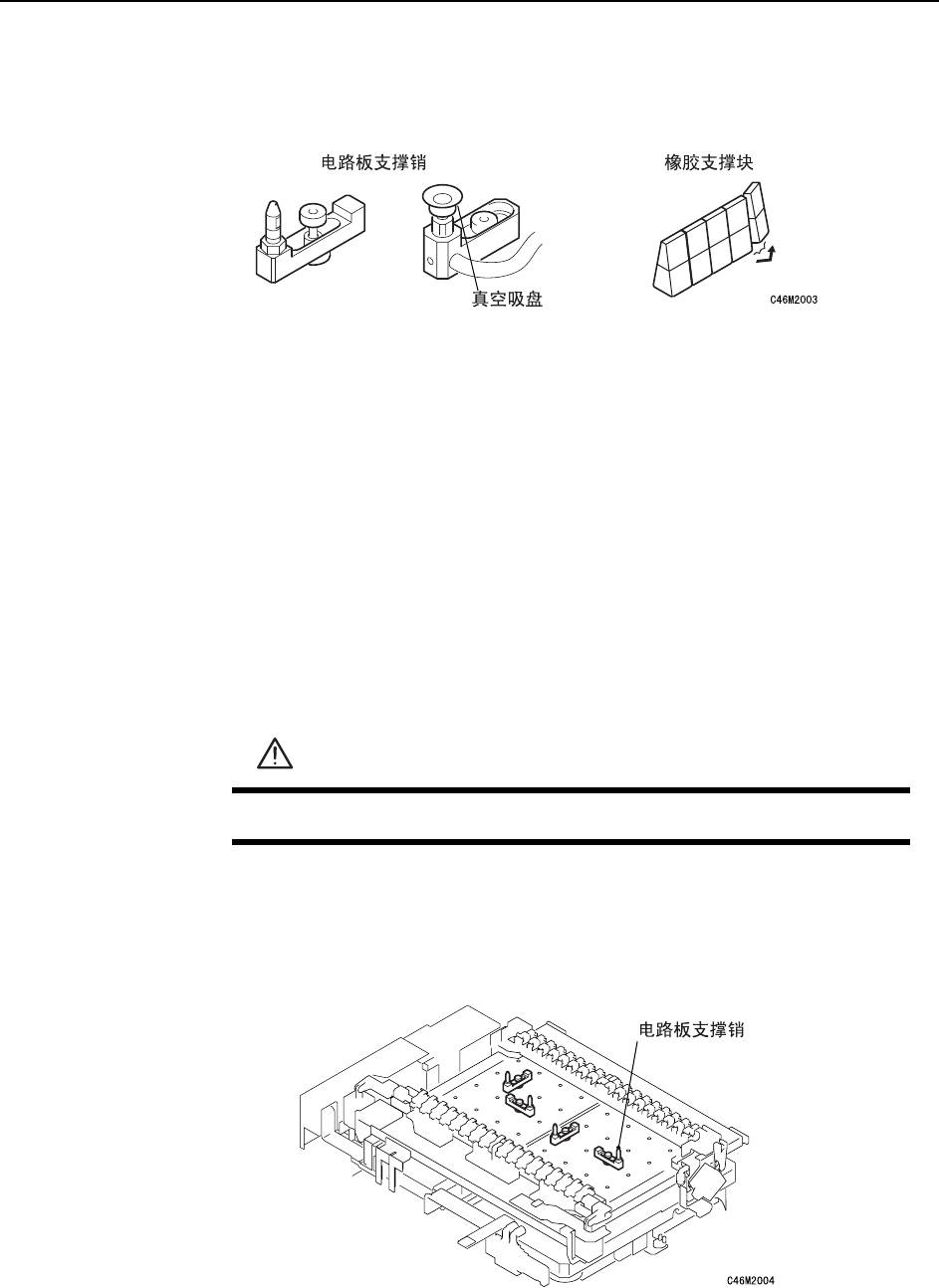

夹在贴装平台上的电路板朝下弯曲时，请在电路板的下面安装支撑销或橡胶支撑块。

注意 ) 在电路板朝下弯曲的状态下继续生产，有可能会造成次品。

要点

在考虑电路板的形状，尺寸大小以及反面已经装贴元件的配置情况后，来决定电路板支撑销

及橡胶支撑块的位置和数目。

在电路板呈面朝上弯曲的场合，请使用带真空吸盘的真空支撑销来确保电路板的平面度。

方法

1 通过指令操作，把贴装平台移动到电路板搬运的位置。

2 上升贴装平台。

3 按下 [ 紧急停止 ] 按钮。

4 改变电路板支撑销或者橡胶支撑块的位置。

< 使用电路板支撑销时 >

拧松固定用的螺栓，改变电路板支撑销的位置。

< 使用橡胶支撑块时 >

警告

作业前请切断主电源

基本操作 >> 改变电路板支撑的位置

4-4 MEC-CP-842-1.0S

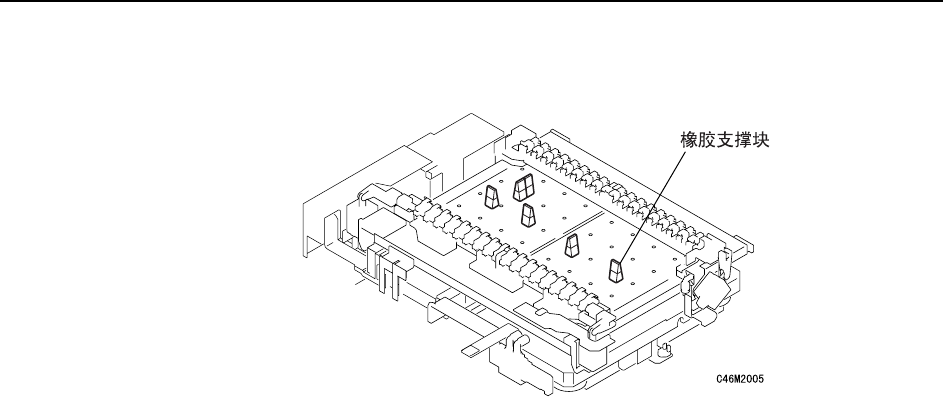

切割下必要长度的橡胶块后，用双面胶将其贴在电路板升降台的支撑板上。

基本操作 >> 供料器的设置

MEC-CP-842-1.0S 4-5

4.3 供料器的设置

要点

为了使吸嘴能准确地吸取元件，需要将供料器正确地设置在供料平台上。有关供料器的详

细情况，请参照［CP 供料器机械手册（MEC-CPFDR-x.xJ）］

方法

1 请确认供料器的料带导盖是否变形。

2 请将各种元件料带安装在专用的供料器上，如果在供料器上装上不合适的元件料带

的话，有可能不能完全地合上供料器的料带导盖。

3 向前方按下供料器，使供料器底部的凸起部嵌入供料平台的引导槽。然后在这个位

置压下供料器后部，请确认供料器确实被夹紧。

警告

作业前请切断主电源
