调 整 >> 站的各部
7-42 MEC-CP-842-1.0S
7 请边看凸轮刻度盘边旋转凸轮手柄，将凸轮角度调整到 192 度。
确认推块能够灵活进入出芯治具下面的孔。
如果不能灵活进入，拧松固定螺栓，调整阀切换单元的位置

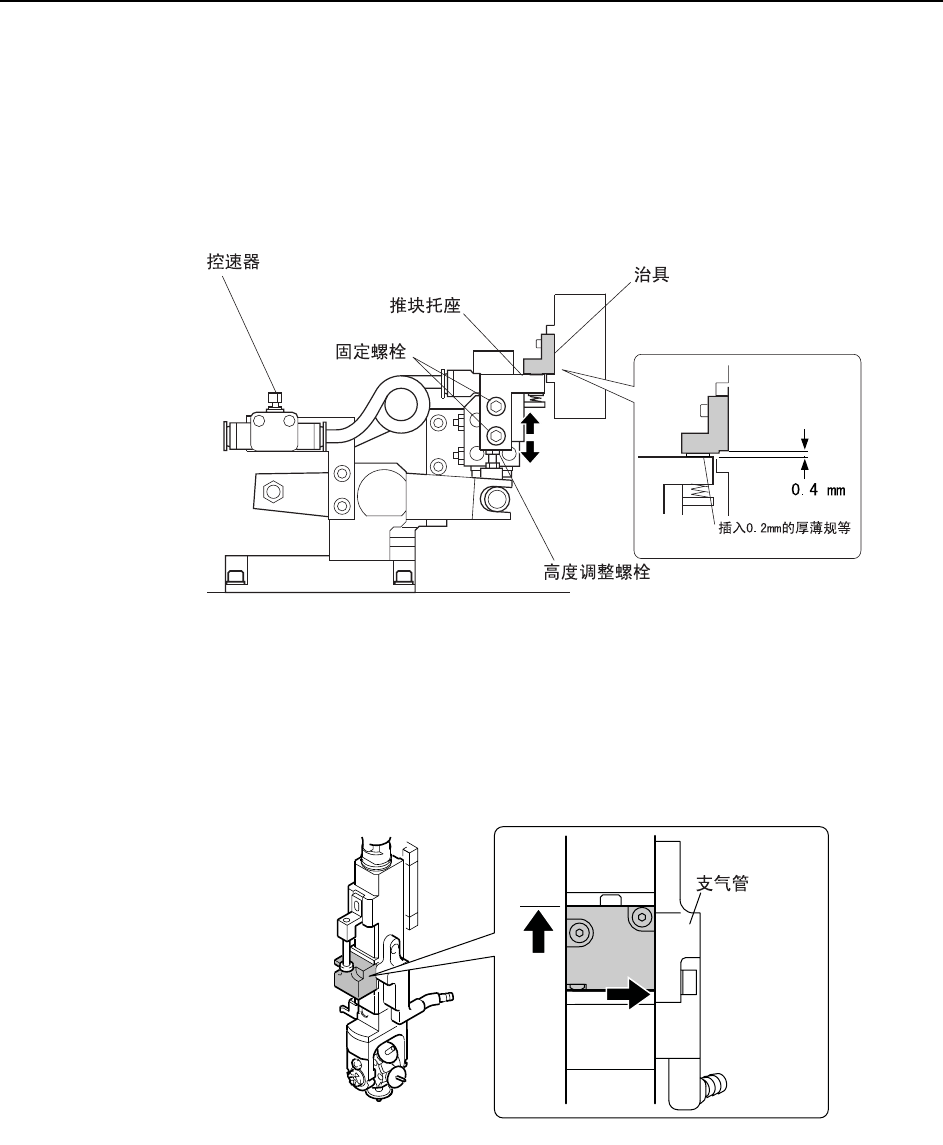

8 拧松固定螺栓，调节高度调整螺栓来调整机械阀下面与推块托座上面的间隙。在机
械阀与推块托座之间插入 0.2mm 的厚薄规，加上出芯治具的 0.2mm 的高度差，请
调整到 0.4mm 的间隙。
注意 ) 请不要随意调整控速器。
出厂时已经调整到正压 7.0 ±0.5 kPa （9ST 为 15.0 ±0.5 kPa）。因为调整时需要压力
计，请不要随意进行调整。
9 在安装着治具的状态下，将轴移动到 10ST，用凸轮手柄将凸轮角度设定为 180 度。
10 将 2 个 O 型密封圈与机械阀安装到轴上。将机械阀上面顶住轴侧安装槽的上面，然后
将机械阀右端靠压在支气管 （黑色树脂制）内。
11 用 0.8N·m(8Kgf·cm) 的力矩拧紧安装螺栓使其固定。
C7SM4042b
C84PHD004
调 整 >> 站的各部
MEC-CP-842-1.0S 7-43
7.1.13 吸嘴的切换 （第 14 站）
要 点
在 14ST 上，以元件数据和在 13ST 的吸嘴切换前的检测数据为依据，进行 No.1~No.6 的
吸嘴的切换。
吸嘴切换离合器的位置调整
1 按下 [ 紧急停止 ] 按钮，切断 200V 电源，只使用 100V。
2 拆下连杆末端。
3 将基准贴装工作头和其周围的贴装工作头的吸嘴头拆下。
4 使用微动操作，将基准贴装工作头移动到 14ST。
5 请边看凸轮刻度盘边旋转凸轮手柄，将凸轮角度调整到 200 度。
警 告
作业前必须要切断 200V 电源。
凸轮轴在初始位置 （0 度）以外的情况时，因为弹簧弹力的作用，会发生
回转。
在机器内部作业时有危险，请充分注意安全。
调 整 >> 站的各部
7-44 MEC-CP-842-1.0S
6 将调整治具安装到 14ST， 15ST 贴装工作头上。
注意 ) 在安装了治具的状态下，请不要旋转凸轮轴，否则有可能损伤贴装工作头。
7 调整离合器的位置。拧松螺丝，上下左右调整托座的位置，使离合器能够顺利进入
调整治具的凹槽。
