消耗品的更换 >> 真空泵内叶片 和轴承 MEC-CP-842-1 .0S 6-11 3 请打开皮带的防护罩。 4 取出转盘及转盘风扇，将真空 泵本体从台座上取出。 注意 ) 由于以下的原因，请不要将空气过滤器从真空泵上拆下来。 1. 有可能导致与真空泵相连的配管或者过滤器的外壳破损。 2. 有可能导致配管内的切屑及尘埃进入真空泵。 5 将消音器和逆向制动阀从真空 泵上取下。
消耗品的更换 >> 真空泵内叶片和轴承
6-10 MEC-CP-842-1.0S
6.7 真空泵内叶片和轴承
要 点
真空泵的叶片由 6 片叶片组成，在叶片破损时，真空泵会发出异常声音，使得真空度降低。
在更换叶片时请同时更换轴承。
方 法
拆开步骤

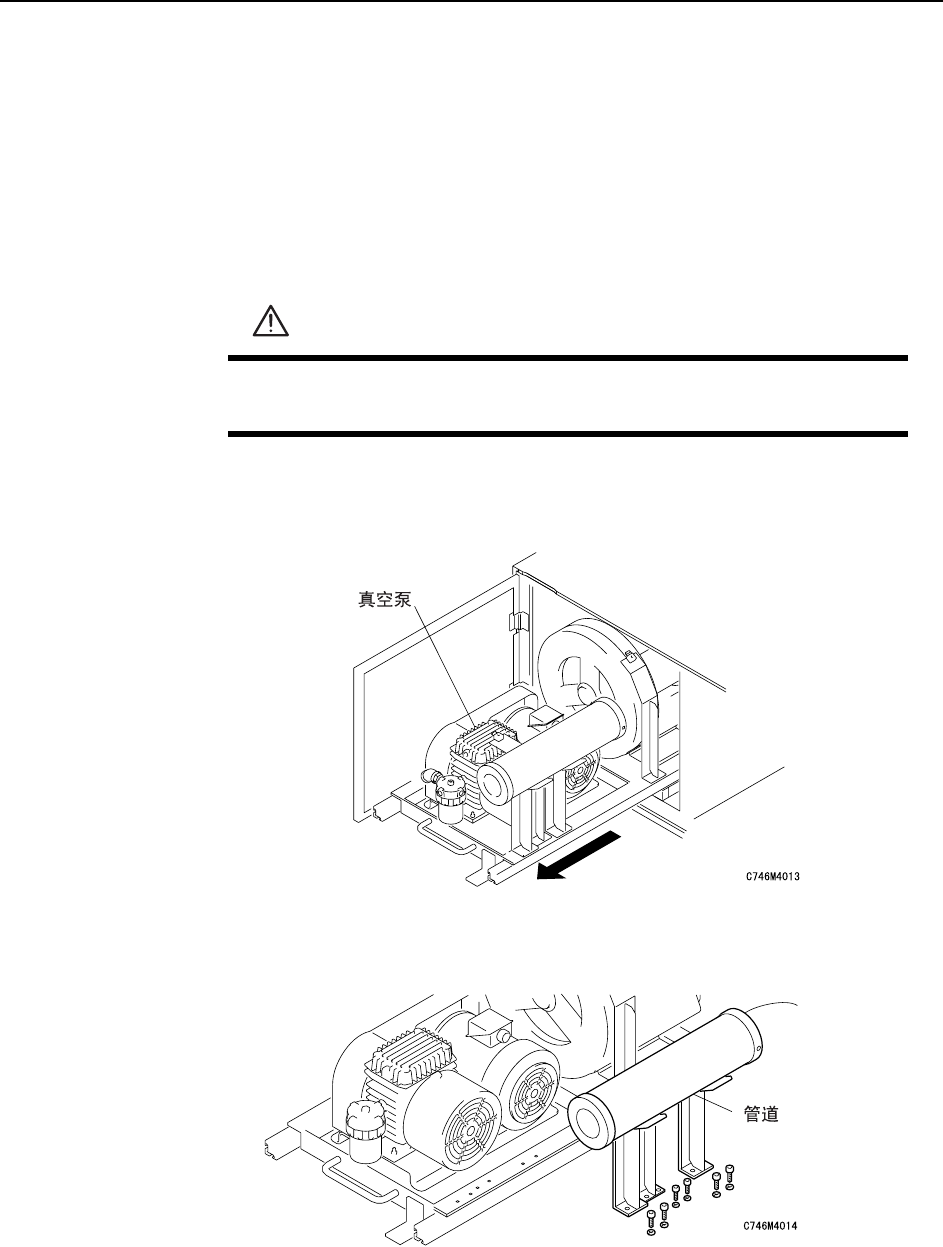

1 取出真空泵，取出的方法顺序请参照 （本章 6.5 真空泵用皮带的交换）。
2 把管道从托架上拆下来。
警 告
作业前请切断主电源。
真空泵运转后会产生高温，请等到真空泵充分冷却后再进行作业。
消耗品的更换 >> 真空泵内叶片和轴承
MEC-CP-842-1.0S 6-11

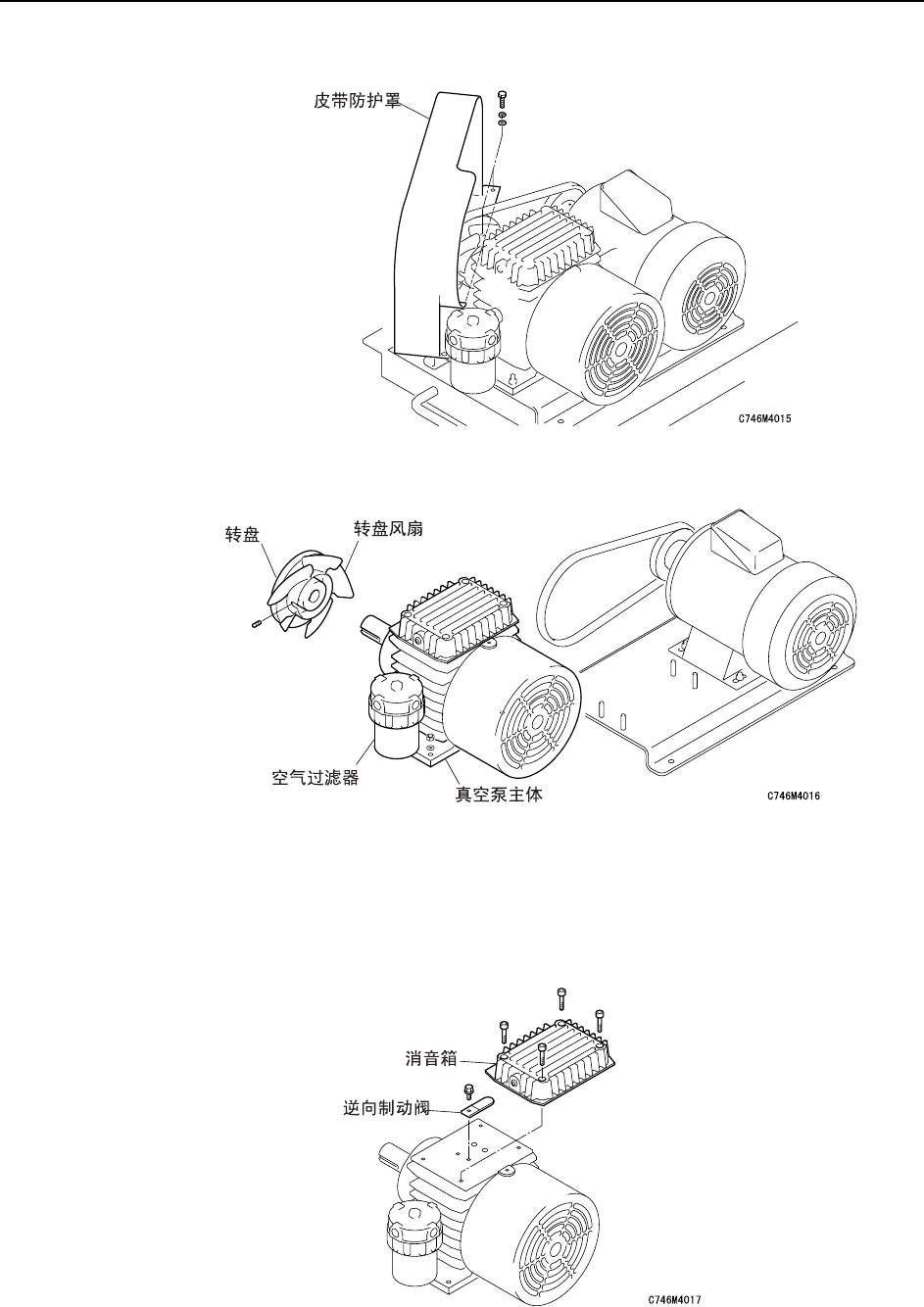

3 请打开皮带的防护罩。
4 取出转盘及转盘风扇，将真空泵本体从台座上取出。
注意 ) 由于以下的原因，请不要将空气过滤器从真空泵上拆下来。
1. 有可能导致与真空泵相连的配管或者过滤器的外壳破损。
2. 有可能导致配管内的切屑及尘埃进入真空泵。
5 将消音器和逆向制动阀从真空泵上取下。
消耗品的更换 >> 真空泵内叶片和轴承
6-12 MEC-CP-842-1.0S

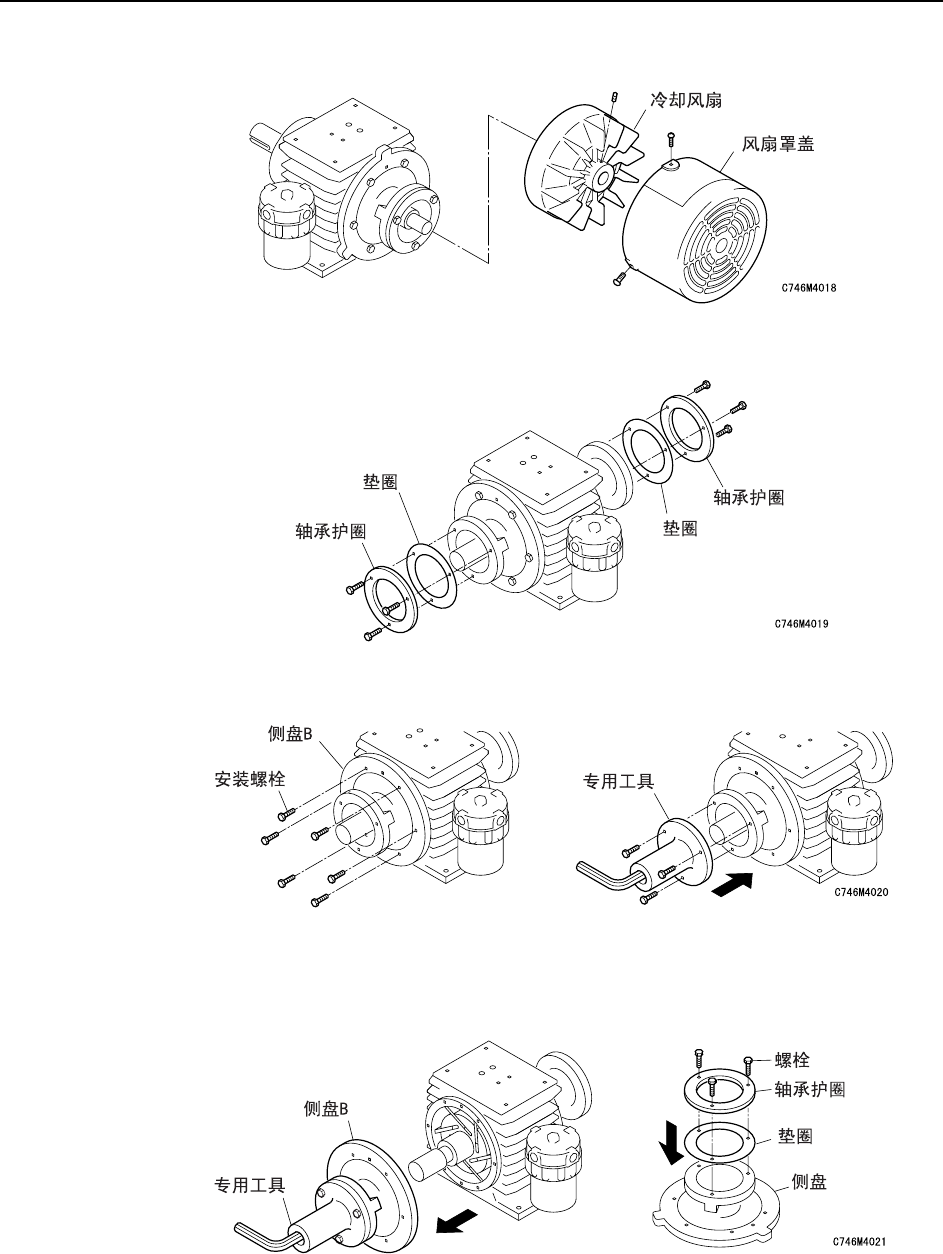

6 取下风扇罩盖和冷却风扇。
7 取下轴承护圈和垫圈。
8 取下侧盘 B 的安装螺栓，并使用这些安装螺栓将专用工具固定在侧盘 B 上。
9 往外拉专用工具取下侧盘 B。
再从侧盘 B 处拆下专用工具，将在第 7. 项中拆下的轴承护圈和垫圈与侧盘 B 进行组
装。但是不要将螺栓拧得很紧，而是松开大约 1mm 左右。
注意 ) 不要使侧盘 B 及汽缸的内面受到损伤。
