消耗品的更换 >> 真空泵内叶片 和轴承 6-16 MEC-CP-842-1.0S 7 在侧盘 A 、 B 的 两侧套上垫圈和轴承护圈。 注意 ) 垫圈的组装和片数，如果按照拆下时的原样组装起来的话，在轴旋转时有可能产生摩 擦，这时请调整垫圈的片数以及厚度。 8 一边押住转子的轴一边使它旋转， 再一边拉动转子的轴一边使它旋转 ，确认转子和 侧盘之间没有接触。 9 按与拆下顺序 1~6 项的相反步骤组装真空泵，最后接上 连接插…
消耗品的更换 >> 真空泵内叶片和轴承
MEC-CP-842-1.0S 6-15

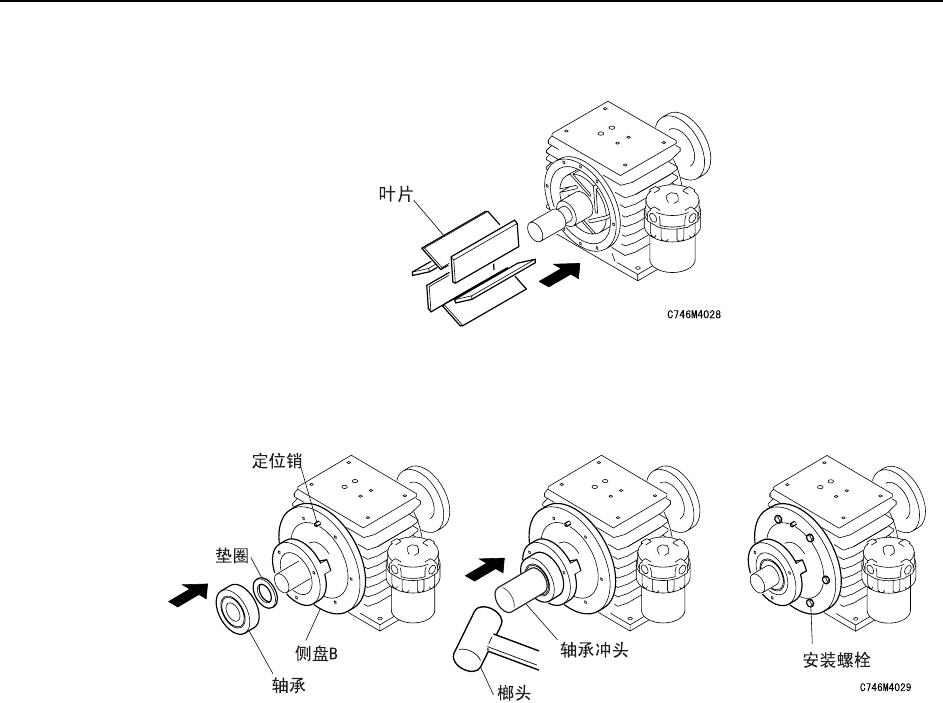

4 在转子上安装叶片。组装时，请不要搞错拆下时叶片的组装位置和方向。
5 将侧盘 B 套上汽缸，一边用定位销将侧盘 B 的位置放正，一边套上垫圈以及轴承。使
用轴承冲头和榔头将轴承敲进去。最后用安装螺栓固定。
6 再次使用轴承冲头和榔头将侧盘 A、 B 的轴承敲进去。
消耗品的更换 >> 真空泵内叶片和轴承
6-16 MEC-CP-842-1.0S

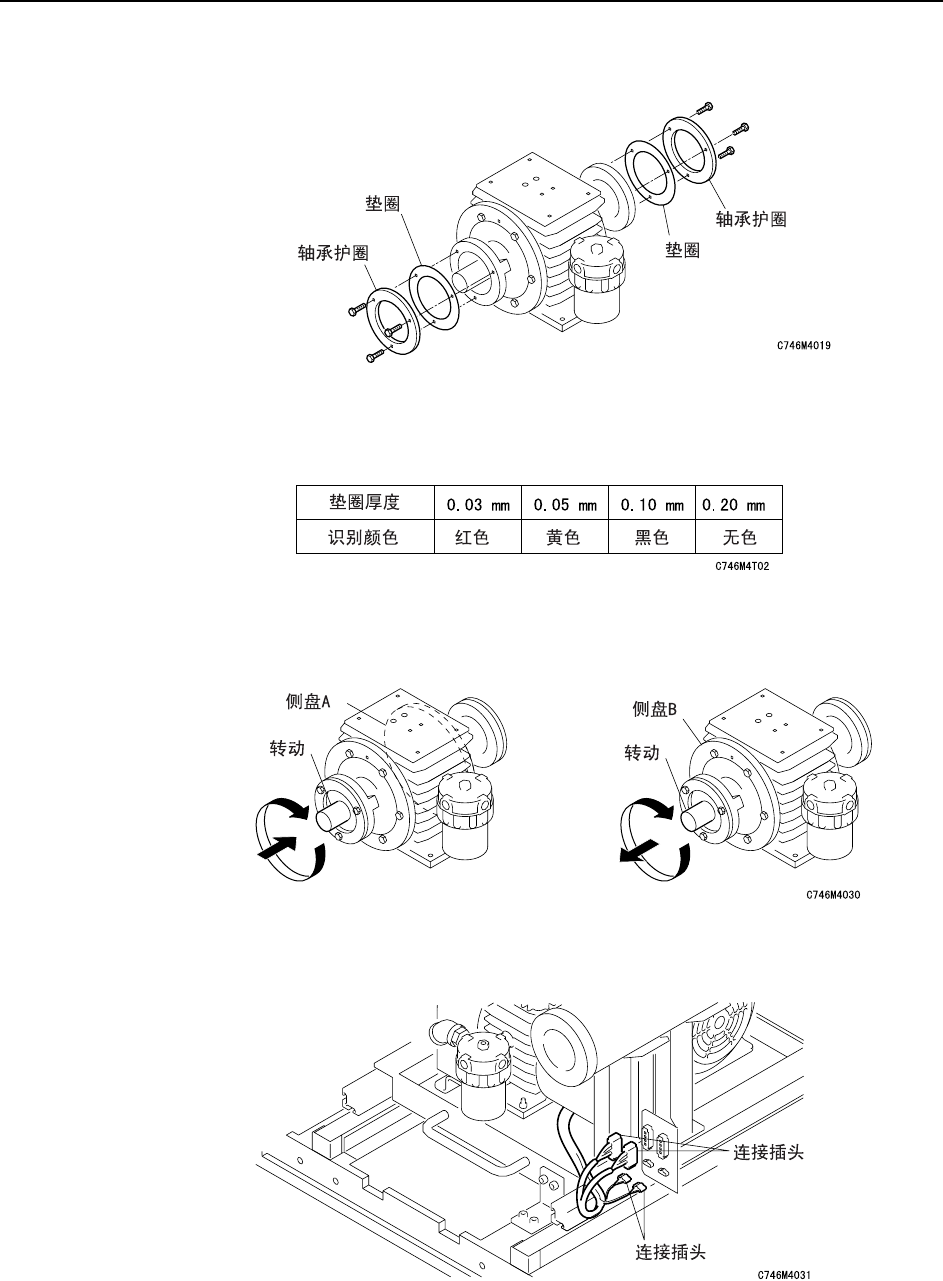

7 在侧盘 A、 B 的两侧套上垫圈和轴承护圈。
注意 ) 垫圈的组装和片数，如果按照拆下时的原样组装起来的话，在轴旋转时有可能产生摩
擦，这时请调整垫圈的片数以及厚度。
8 一边押住转子的轴一边使它旋转，再一边拉动转子的轴一边使它旋转，确认转子和
侧盘之间没有接触。
9 按与拆下顺序 1~6 项的相反步骤组装真空泵，最后接上连接插头。
消耗品的更换 >> 真空泵用马达
MEC-CP-842-1.0S 6-17
6.8 真空泵用马达
方 法

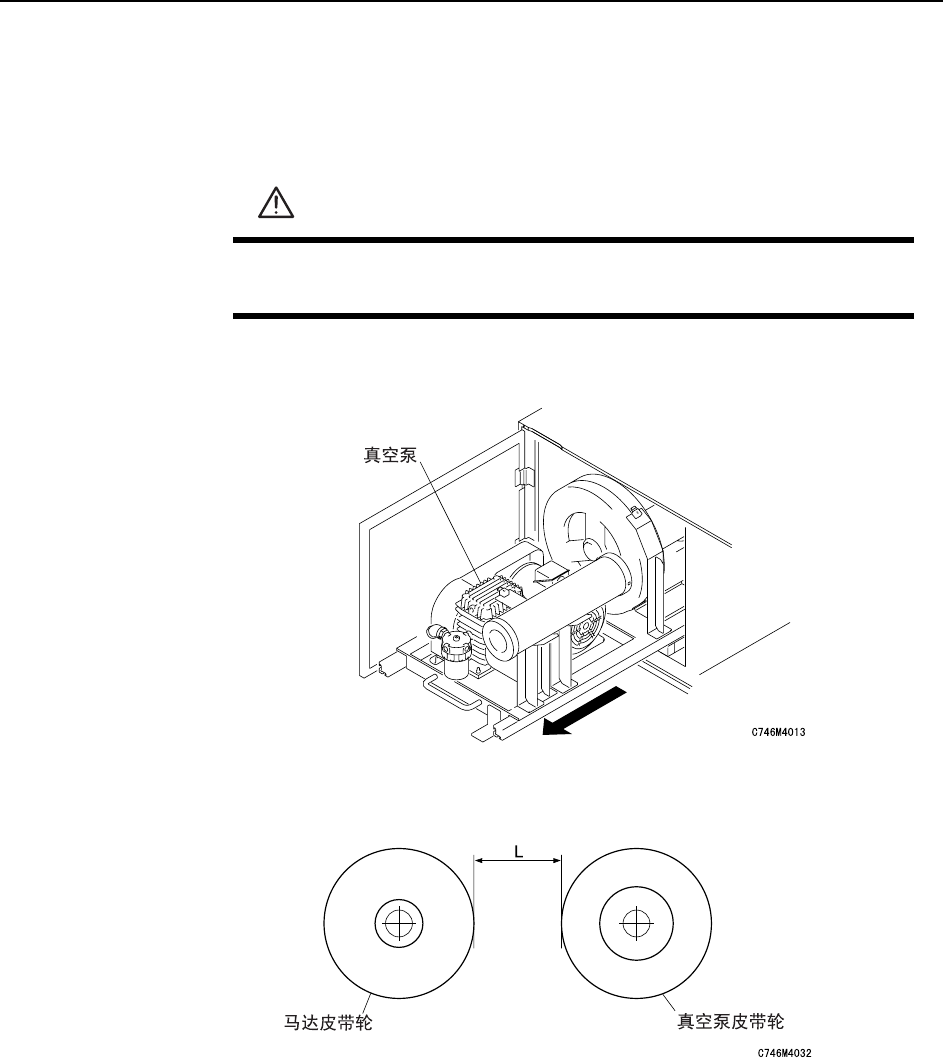

1 取出真空泵，取出方法的顺序请参照 [ 本章 6.6 真空泵用皮带 ]。
2 用游标卡尺测定真空泵皮带轮与马达皮带轮之间的距离，记录以备用。
警 告
作业前请切断主电源。
真空泵运转后会产生高温，请等真空泵充分冷却后再进行作业。
