安装 >> 机器的移动
9-8 MEC-CP-842-1.0S
9.5 机器的移动
9.5.1 机器移动作业时的注意事项
在进行机器的移动时，为了防止事故的发生，必需进行安全确认。
z 搬运工必须穿安全鞋，戴安全帽。
z 整理搬运通道，除搬运工以外，其他人不要靠近。
z 机器搬运工必须是具有搬运该机器资格的人。
z 在搬运机器前，把购入机器时安装在机器上的机器固定支架 （红色）设置在所指定的位
置上。
z 使用与各机器重量相符的叉车 （载重 10T 以上）。
机器重量：CP-842E 约 5,850kg CP-842ME 约 4,880kg
z 叉车的叉子必须插入到指定的部位。
z 注意不要让水平螺栓弯曲。
z 如发现被叉车抬起的机器重心不平衡时，应立刻重新取得平衡。
z 机器抬起、放下时，为了不使机器受到撞击，必须慢慢地小心搬运。
方 法
1 从机器上取下料带供料器，压缩空气配管、电源配线。

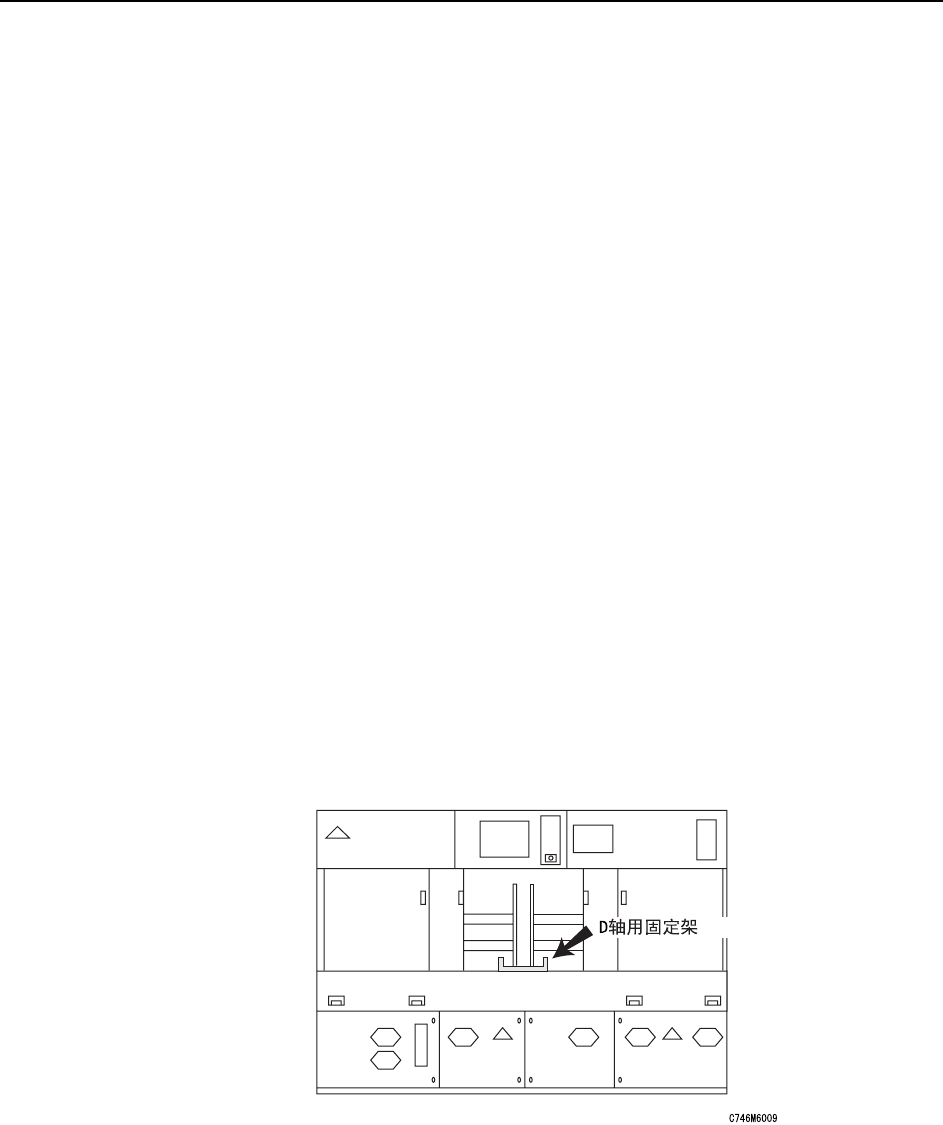

2 用机器固定支架 （红色）固定贴装平台、载入、送出搬运爪以及 D 轴。
注意 ) 如果没有机器固定支架，可用绳子等固定，以免机器各部位产生移动和变形。
安装 >> 机器的移动
MEC-CP-842-1.0S 9-9
3 将叉车的叉子插入机器的中心位置的左右等分位置处，使左右叉子的间距尽可能放
宽。
备注 ) 关于叉车的使用，请按照厂方的使用说明书进行。
4 用叉车将机器抬高 30cm 左右。
5 使用叉车将机器搬运到设置场所，配置好水平校正垫板或水平校正块后慢慢地放下
机器。
关于水平校正垫板或水平校正块的配置，请参照 ［9.1 安置］。
危 险
绝对禁止在机器的后方作业。
