7.1.13 吸嘴的切换 （第 14 站）
要 点
在 14ST 上，以元件数据和在 13ST 的吸嘴切换前的检测数据为依据，进行 No.1~No.6 的
吸嘴的切换。
吸嘴切换离合器的位置调整
1 按下 [ 紧急停止 ] 按钮，切断 200V 电源，只使用 100V。

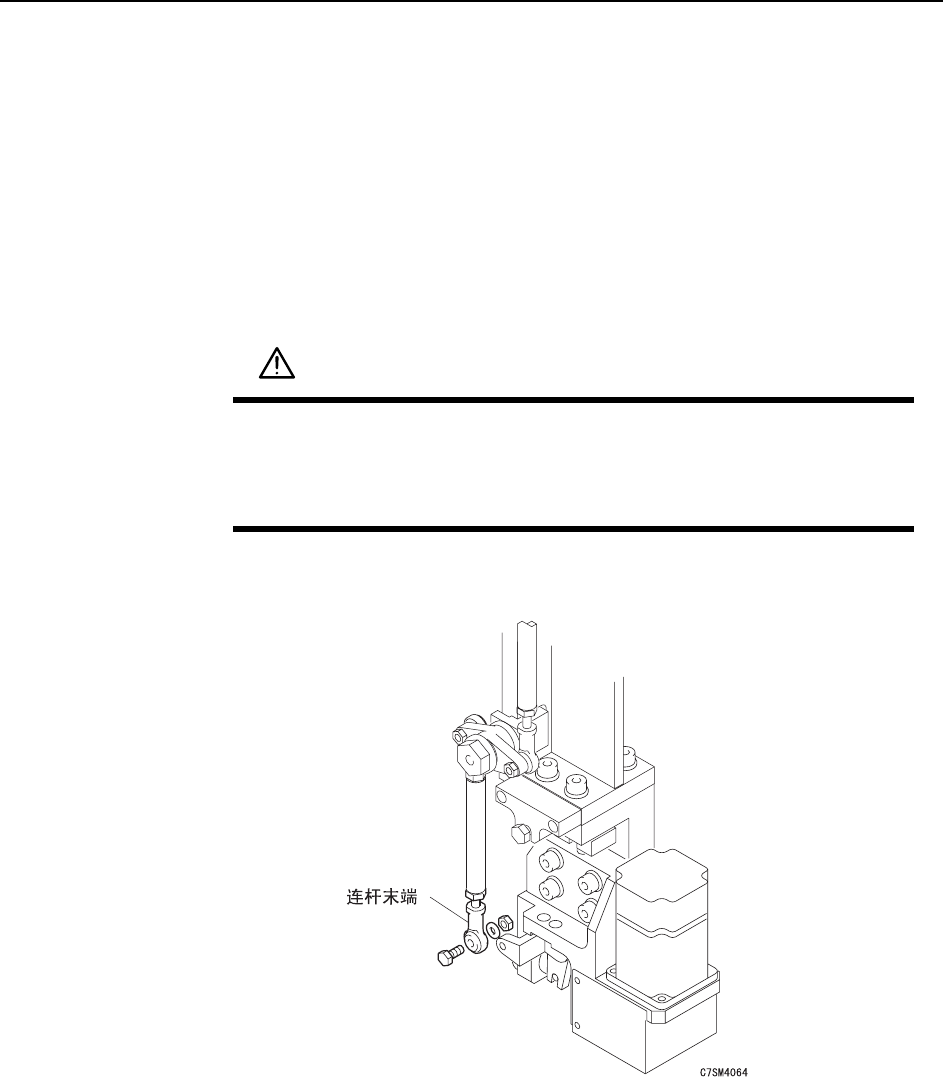

2 拆下连杆末端。
3 将基准贴装工作头和其周围的贴装工作头的吸嘴头拆下。
4 使用微动操作，将基准贴装工作头移动到 14ST。
5 请边看凸轮刻度盘边旋转凸轮手柄，将凸轮角度调整到 200 度。
警 告
作业前必须要切断 200V 电源。
凸轮轴在初始位置 （0 度）以外的情况时，因为弹簧弹力的作用，会发生
回转。
在机器内部作业时有危险，请充分注意安全。
调 整 >> 站的各部
7-44 MEC-CP-842-1.0S
6 将调整治具安装到 14ST， 15ST 贴装工作头上。
注意 ) 在安装了治具的状态下，请不要旋转凸轮轴，否则有可能损伤贴装工作头。
7 调整离合器的位置。拧松螺丝，上下左右调整托座的位置，使离合器能够顺利进入
调整治具的凹槽。
调 整 >> 站的各部
MEC-CP-842-1.0S 7-45
吸嘴切换行程的确认
1 按下 [ 紧急停止 ] 按钮，切断 200V 电源，只使用 100V。
2 在凸轮角度为 0 度时，将 14ST 的电磁阀设定为 ON，使凸轮杆开始工作。
3 请边看凸轮刻度盘边旋转凸轮手柄，将凸轮角度调整到 141 度。
4 确认吸嘴切换离合器与吸嘴头离合器的啮合，并且确认此时吸嘴头被押入 0.01mm~
0.05mm。
5 押入量不在此范围时，请旋转调整连杆进行调节。
警 告
作业前必须要切断 200V 电源。
凸轮轴在初始位置 （0 度）以外的情况时，因为弹簧弹力的作用，会发生
回转。
在机器内部作业时有危险，请充分注意安全。
