调 整 >> 站的各部 MEC-CP-842-1 .0S 7-19 D1, D2 待机位置 （向下方向检测） 中侧 外侧
调 整 >> 站的各部
7-18 MEC-CP-842-1.0S

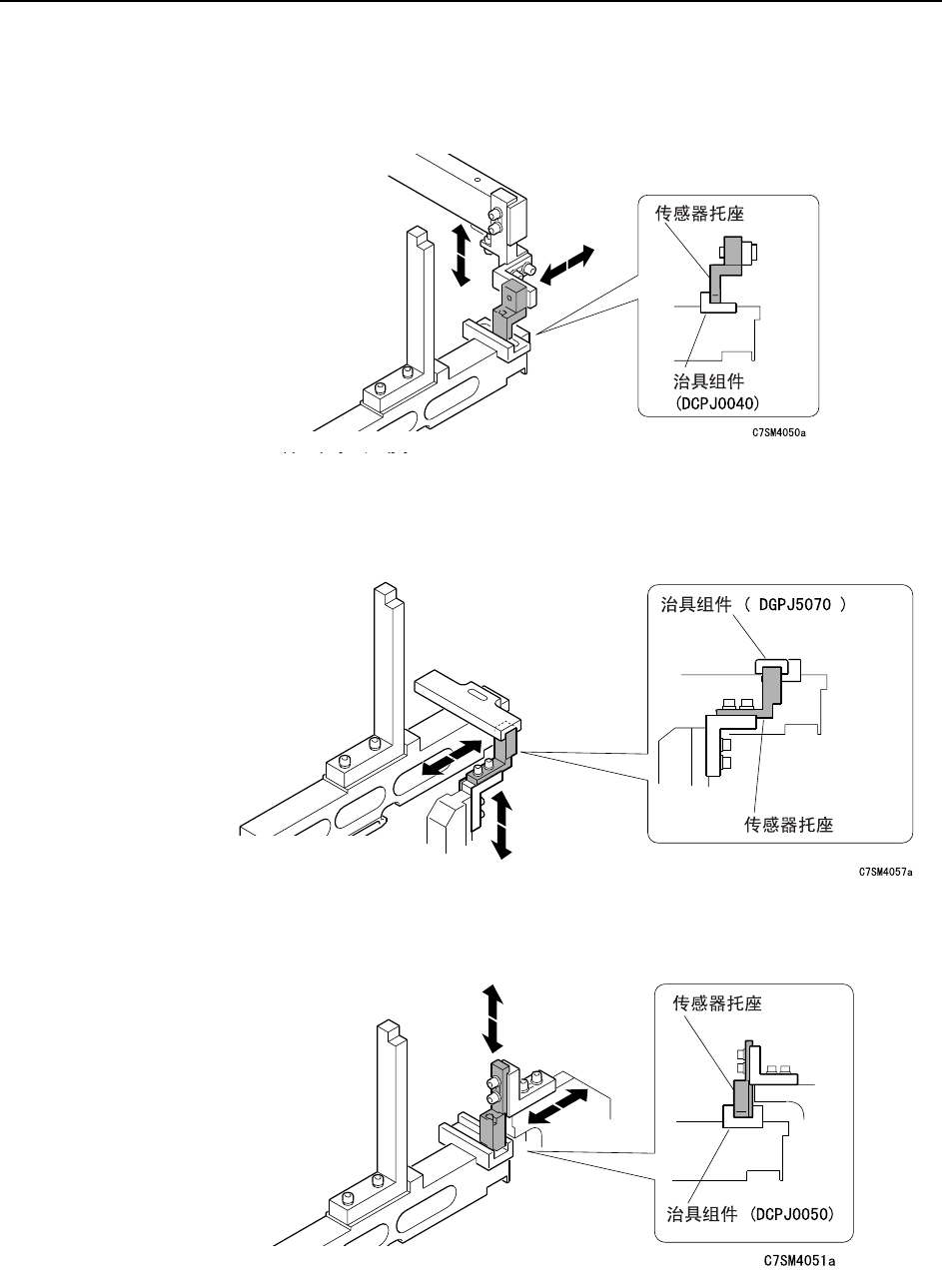

D1, D2 待机位置 （向上方向检测）
中侧
外侧
〈CP-842E 的场合〉
〈CP-842ME 的场合〉
调 整 >> 站的各部
MEC-CP-842-1.0S 7-19

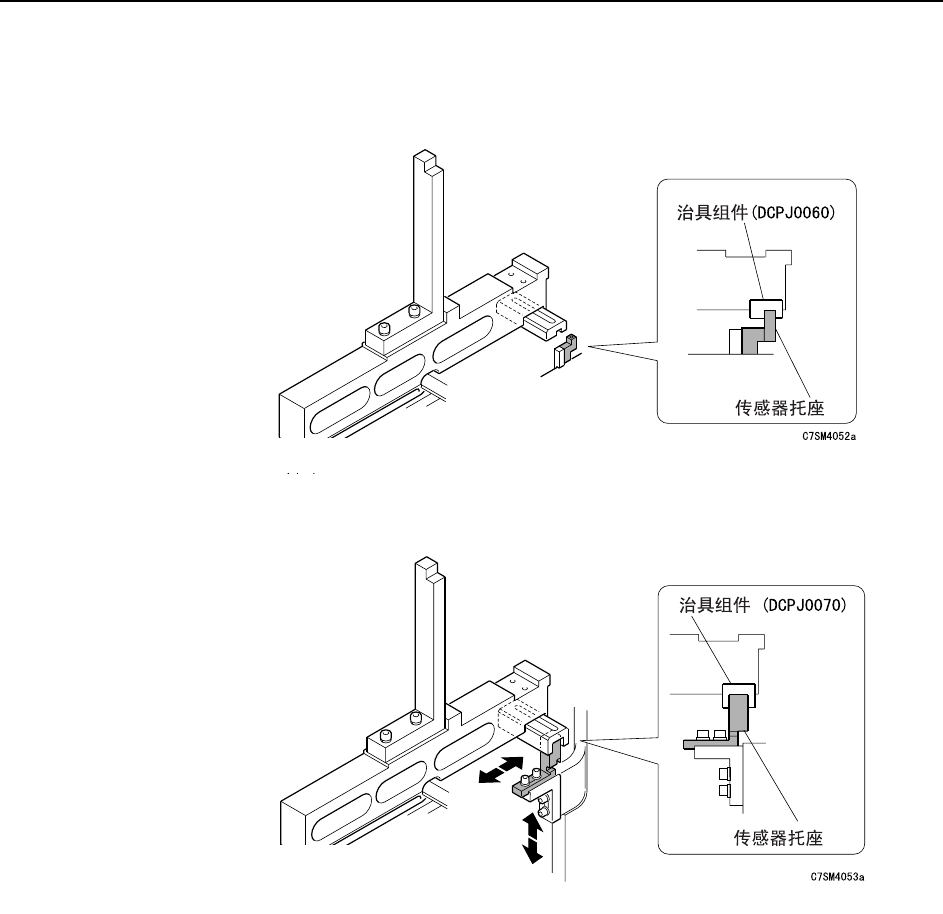

D1, D2 待机位置 （向下方向检测）
中侧
外侧
调 整 >> 站的各部
7-20 MEC-CP-842-1.0S

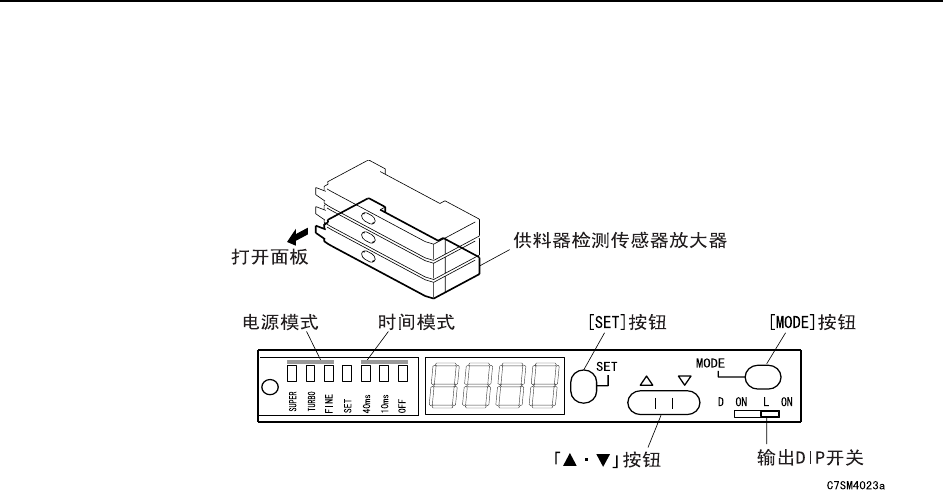

传感器放大器的调整
打开放大器的面板，进行以下设定。
1 确认输出 DIP 开关为 "L ON"。
2 将电源模式与时间模式按以下设定。
2-1. 按住 [MODE] 按钮 3 秒以上，显示变为 "turb"。
按 ［▲·▼］按钮，将电源模式选择到 "SUPER"。
2-2. 按下 ［MODE］按钮，使之显示为 "dLy"。
按 ［▲·▼］，将时间模式选择到 "OFF"。
2-3. 按下 ［MODE］按钮，返回到原来的显示。
3 选择光量显示。每次按下 ［MODE］按钮后，会循环显示出 ［光量］→ ［光量
HLD］→ ［百分比］→ ［百分比 HLD］→ ［光量］。确认每一处的传感器都在必
需的最低光量以上。
·CP-842E
吸件位置：最低必需光量 1000 digit （目标光量 2000 digit）
待机位置：最低必需光量 30 digit （目标光量 100 digit）
·CP-842ME
吸件位置：最低必需光量 1000 digit （目标光量 2000 digit）
待机位置：最低必需光量 100 digit （目标光量 300 digit）
备注 ) 光量接近 "4095" 时，请更换传感器。
传感器的光量达不到最低必需光量时，请确认以下项目。
a 传感器托座的位置调整是否正确。
b 传感器是否正确的安装在传感器托座上。
c 光维前端与光维放大器的连接部前端是否在同面位置，如有必要，用切刀切去
一段光维前端。
d 光维与放大器的连接部是否插入到放大器最里面。
e 光维配管有无过度扭曲或发生破损。
