调 整 >> 站的各部 MEC-CP-842-1 .0S 7-5 3 把可动切刀的下方与切刀板下 方的距离调至 0~0.5mm 。 4 请边看凸轮刻度盘边旋转凸轮 手柄，将凸轮角度调节到 194 度。 5 确认可动切刀嵌入固定切刀刀 刃 0. 5~1.0mm 。 6 确认弹簧的长度为 38mm 。 C7SM4008a
调 整 >> 站的各部
7-4 MEC-CP-842-1.0S
7.1.2 废料带切断 （第 1 站）
要 点
废料带切刀是一个将从供料器前端送出的元件料带切除的机构。被切断的元件料带经真空
抽吸后收集在机器下部的废料带箱里。

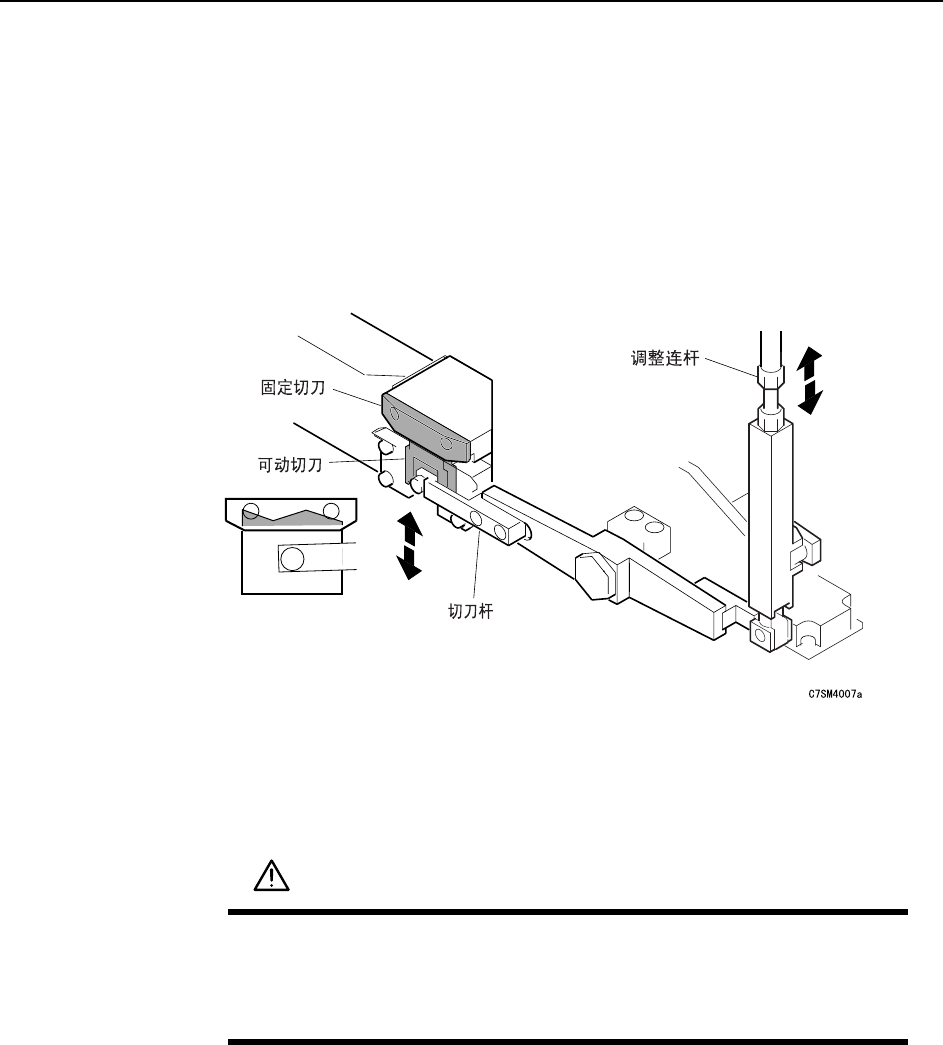

转动调整连杆，调节固定切刀与可动切刀的重叠状态。
废料带切刀的行程调整
1 按下 ［紧急停止］按钮，切断 200V 电源，只使用 100V。
2 转动凸轮手柄，调节凸轮角度至 0 度。
警 告
作业前必须要切断 200V 电源。
凸轮轴在初始位置 （0 度）以外的情况时，因为弹簧弹力的作用，会发生
回转。
在机器内部作业时有危险，请充分注意安全。
调 整 >> 站的各部
MEC-CP-842-1.0S 7-5

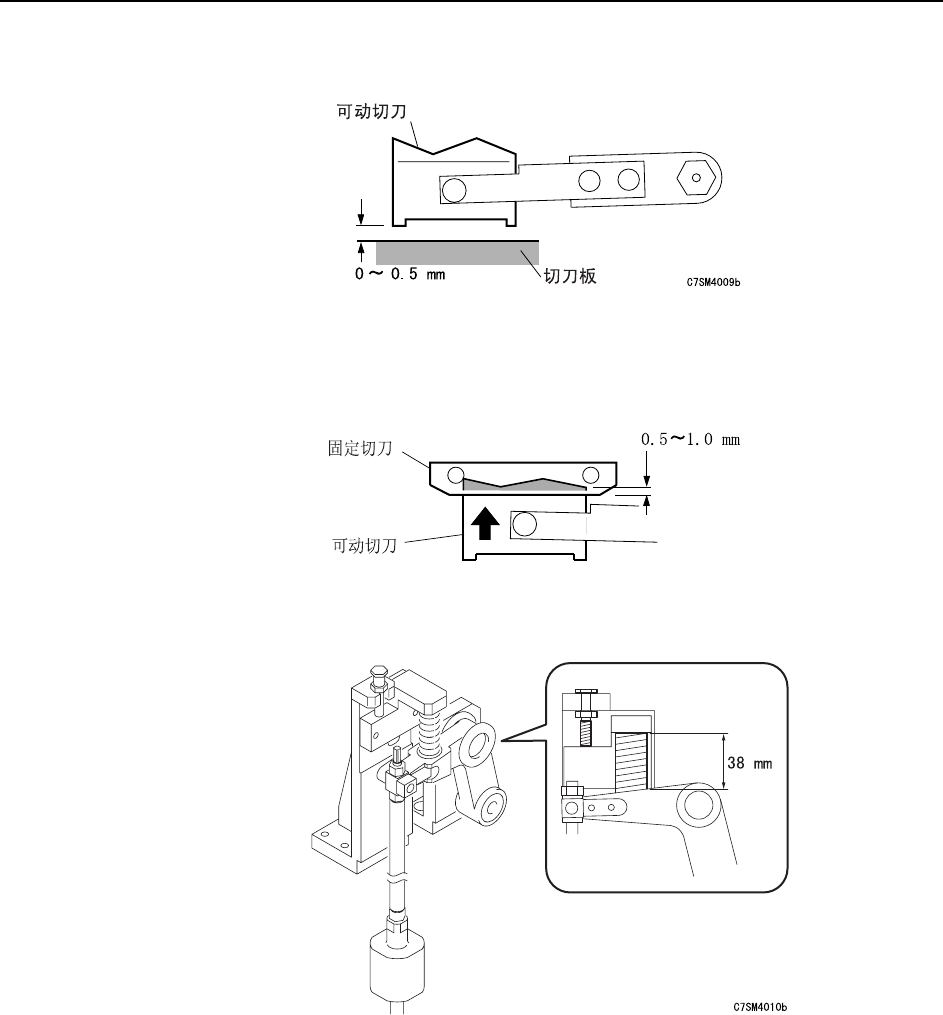

3 把可动切刀的下方与切刀板下方的距离调至 0~0.5mm。
4 请边看凸轮刻度盘边旋转凸轮手柄，将凸轮角度调节到 194 度。
5 确认可动切刀嵌入固定切刀刀刃 0.5~1.0mm。
6 确认弹簧的长度为 38mm。
C7SM4008a
调 整 >> 站的各部
7-6 MEC-CP-842-1.0S
7.1.3 吸件时吸嘴的上下动作 （第 1 站）
滑块的调整
调节滑块的高度，使吸嘴轴 Assy 的凸轮从动轴承能够在固定凸轮漕及滑块的凸轮槽间平滑
的移动。
1 按下 [ 紧急停止 ] 按钮，切断 200V 电源，只使用 100V。
2 为了拆下吸嘴轴 Assy，首先拆下其上部的离合器。
在凸轮角度为 0 度时，用扳手 (DCPJ0450) 将从 9st 向 10st 移动位置中的吸嘴轴
Assy 上的螺栓拧松。用手转动松开的螺栓，拆下离合器。（参照下一页的插图）。
注意 ) 只能拆下识别标签为 [G] 或 [O] 的吸嘴轴 Assy。如果拆下除此之外的吸嘴轴 Assy，操
作将变得困难。
3 接下来，拆下固定线性导块的压块与软管，拆下吸嘴轴 Assy。（参照下一页插图）。

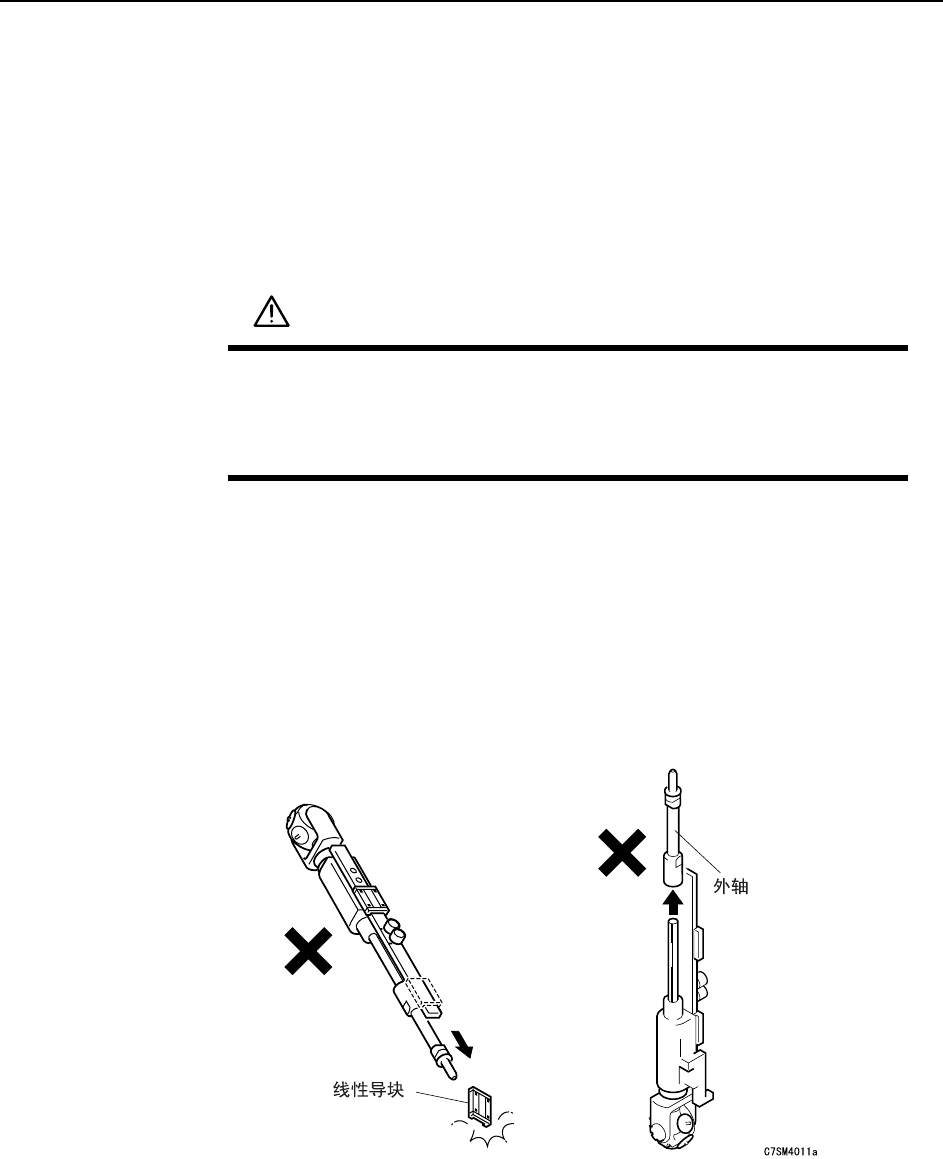

注意 ) 在取出吸嘴轴 Assy 的时候，请注意不要使线性导块与外轴滑出。
警 告
作业前必须要切断 200V 电源。
凸轮轴在初始位置 （0 度）以外的情况时，因为弹簧弹力的作用，会发生
回转。
在机器内部作业时有危险，请充分注意安全。
