安装 >> 电源供给与变压器配线
MEC-CP-842-1.0S 9-5
变压器的配线

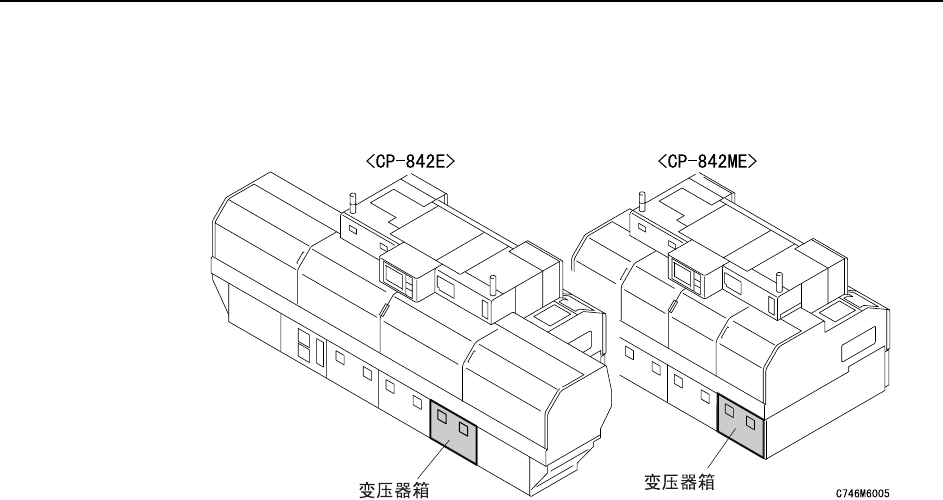

1 请打开变压器箱的防护门。
2 将变压器的输入侧配线与外部的供应电压的对应端子正确地连接。
安装 >> 电源供给与变压器配线
9-6 MEC-CP-842-1.0S
3 相电源的连接确认
请按以下顺序来确认三相电源的连接是否正确。
1 接通 200V 电源。
2 使电源进入机器。
3 按下 “自动”按钮。

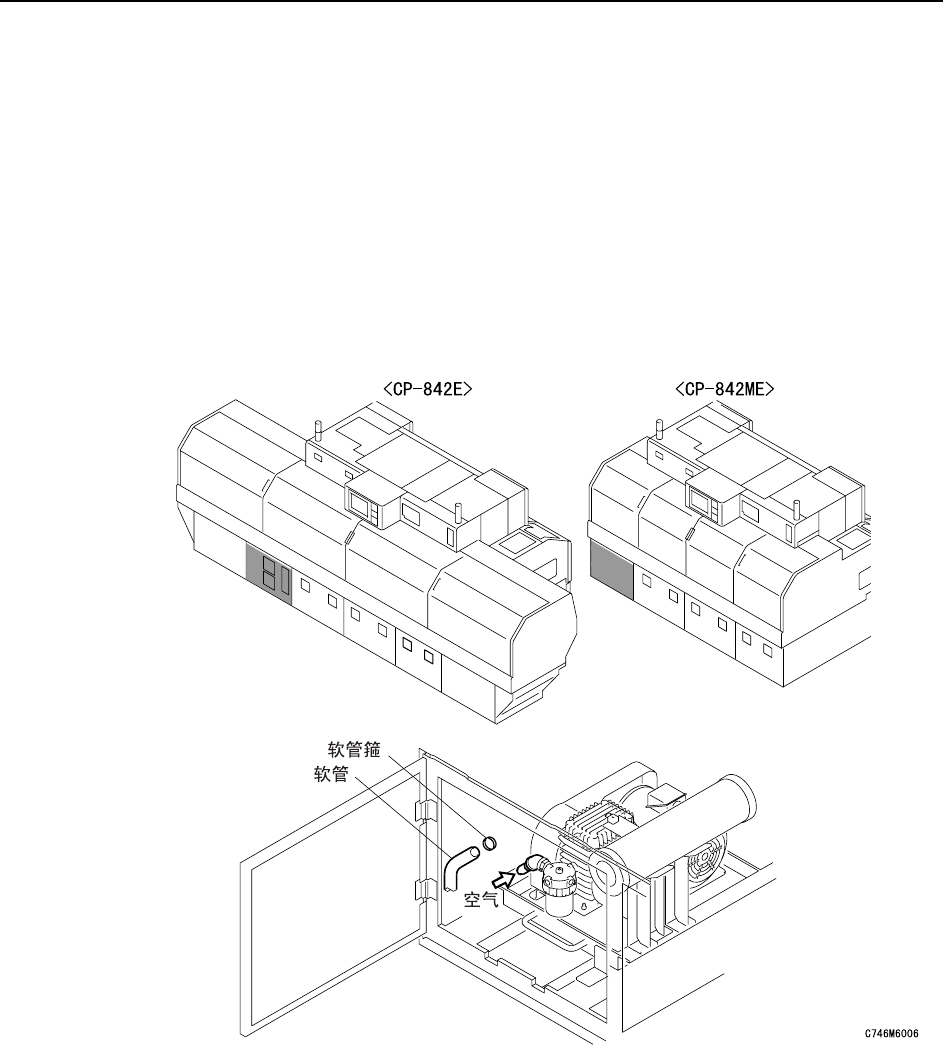

但是，绝对不要按启动按钮。按下自动按钮后，真空泵开始工作，请卸下软管，确
认是否有吸引力。如果有吸引力，说明接线正确，马达回转方向为正方向。
如果产生空气吹出时，切断电器电源，把在用户侧设置的三相电源的 U 相与 V 相更
换配线，连接后请再度确认。
注意 ) 再连接软管时，为了防止空气泄漏，请把软管完全插入吸气口里，并用软管箍固定。
安装 >> 数据传输线的连接
MEC-CP-842-1.0S 9-7
9.4 数据传输线的连接
要 点
为了传送生产程序以及收集生产情报，使用网络的 Ethernet twisted-pair 通讯线 ( 种类 5)
把机器与监控电脑连接起来。
方 法
1 把 CP-842E/842ME 系列机的 line descriptor 登记到监控电脑上。
参考 ) 具体的登记方法请参照监控电脑的有关手册。

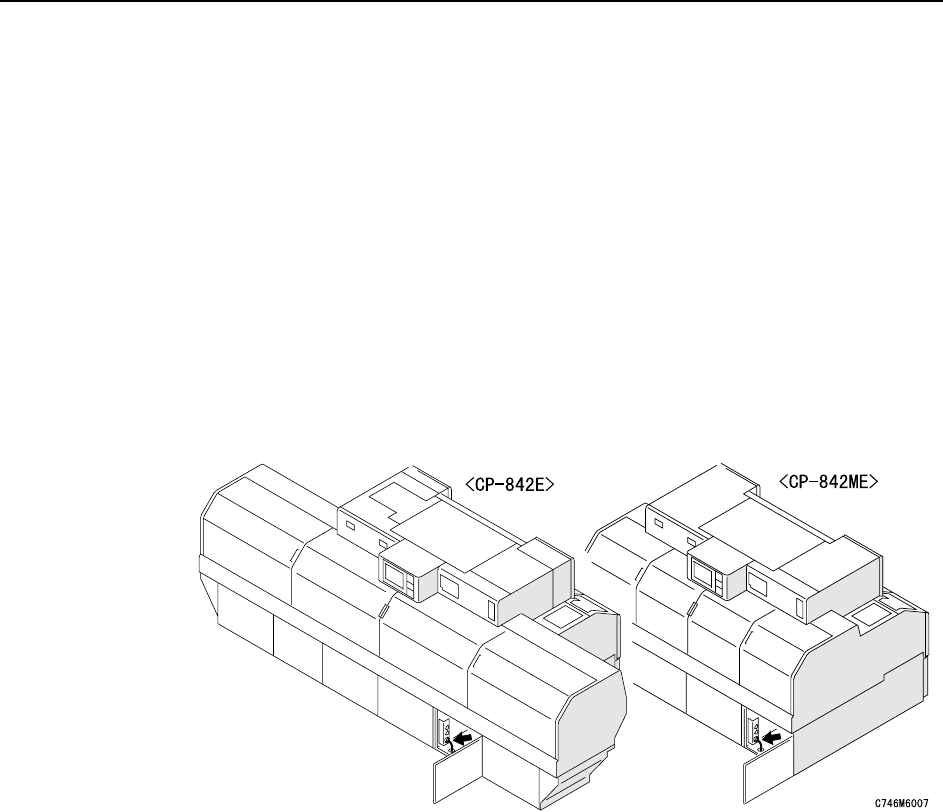

2 把传输线的一端连接口连接到监控电脑指定频道的端口上，另一端的连接口连接到
传输线的机器端口上。
