消耗品的更换 >> 真空泵用马达 MEC-CP-842-1 .0S 6-19 6 确认交换后的皮带张力，如张 力值不在规定的范围之内时，请把 马达以 0.1mm 程度 慢慢移动来调整 L 尺寸。 7 按照拆下元件时相反顺序进行 组装，最后请紧紧地插好连接插头 。
消耗品的更换 >> 真空泵用马达
6-18 MEC-CP-842-1.0S

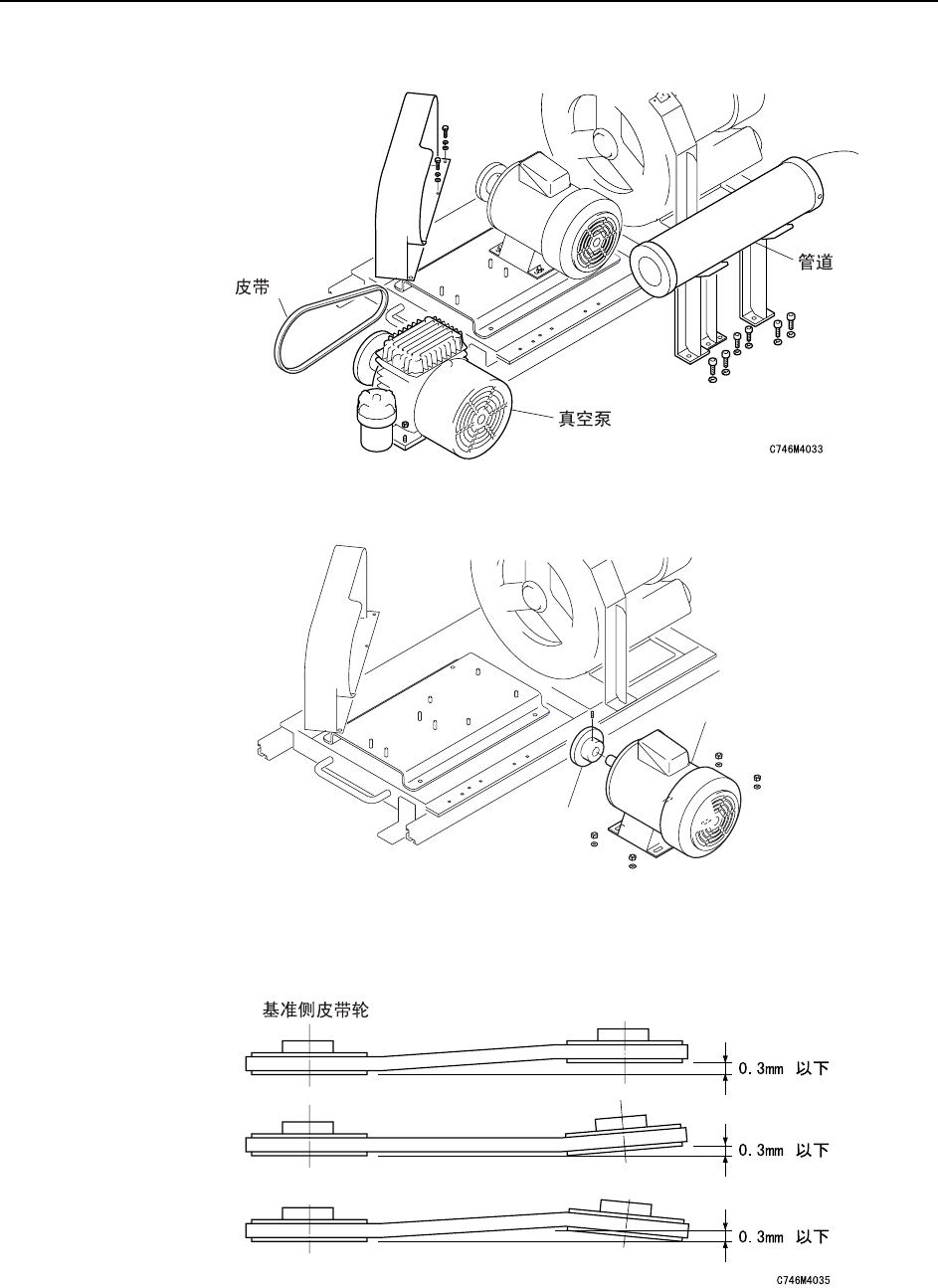

3 卸下妨碍更换马达的零部件。请拆下真空泵、管道以及皮带。
4 拆下马达，然后从马达上拆下皮带轮。
5 把装上皮带轮的新马达和真空泵放上台座。请不要完全固定住皮带轮、马达、真空
泵，暂时固定住一下即可。调节真空泵与马达之间的距离 （在第 2 项的记录值）以
及皮带轮的移位偏差，然后固定。皮带轮的位差尺寸，请控制在 0.3mm 以下。
&0
Ⲃᏺ䕂
偀䖒
消耗品的更换 >> 真空泵用马达
MEC-CP-842-1.0S 6-19
6 确认交换后的皮带张力，如张力值不在规定的范围之内时，请把马达以 0.1mm 程度
慢慢移动来调整 L 尺寸。
7 按照拆下元件时相反顺序进行组装，最后请紧紧地插好连接插头。
消耗品的更换 >> 真空软管
6-20 MEC-CP-842-1.0S
6.9 真空软管
方 法
1 拆下全部的吸嘴头。
2 把要进行更换真空软管的贴装工作头移动到第 9 站后，将凸轮角度固定为 180 度，更
换连接供气支管和吸嘴轴组件之间的真空软管。
3 连接真空软管时，如下图所示，请和连接口 No.4 进行连接。
警 告
作业前必须要切断 200V 电源。
凸轮轴在初始位置 （0 度）以外的情况时，因为弹簧弹力的作用，会发生
回转。在机器内部作业有危险，请充分注意安全。
