调 整 >> 站的各部
7-38 MEC-CP-842-1.0S
离合器啮合检测传感器位置的调整
1 按下 [ 紧急停止 ] 按钮，切断 200V 电源，只使用 100V。
2 请边看凸轮刻度盘边旋转凸轮手柄，将凸轮角度调整到 200 度。
3 使用微动操作，将 R θ轴对准 R θ数据位置。

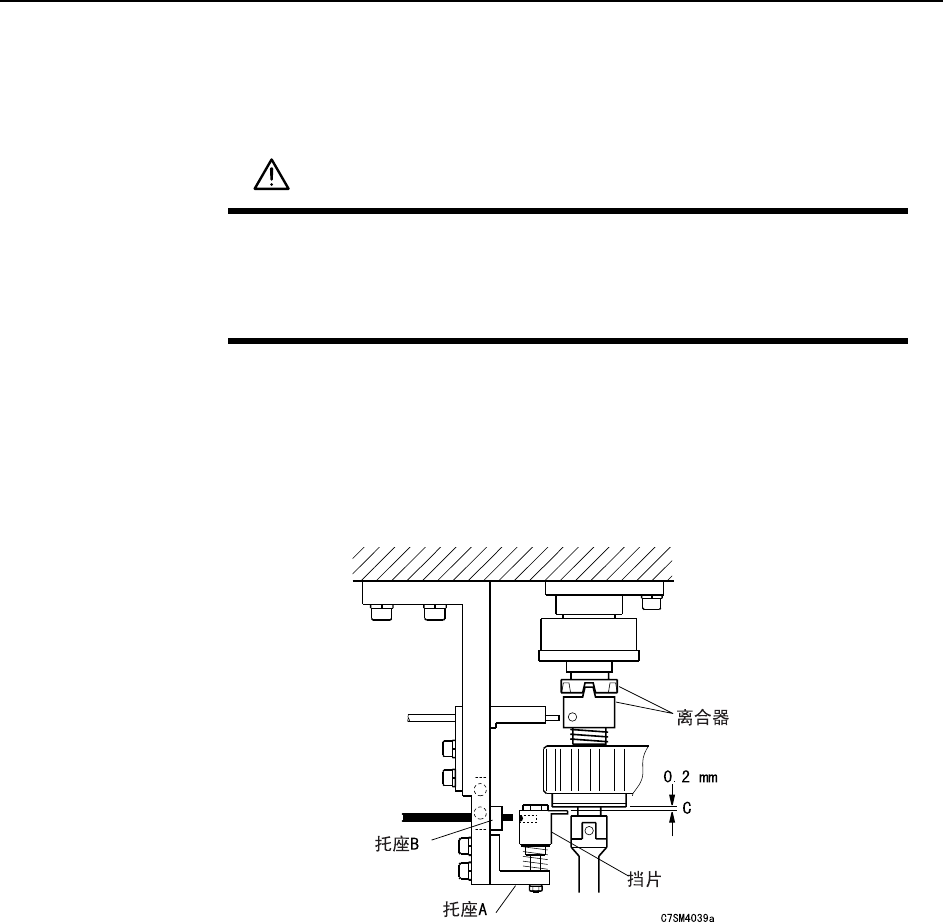

4 在离合器正常啮合的状态下，调整托座 A 的安装高度，使下图的间隙 C 为 0.2mm。
5 在该位置调整托座 B，使挡片的孔与传感器的光轴一致。
离合器啮合检查传感器放大器的调整
调整传感器放大器，使之在离合器啮合的状态下为 OFF，在离合器没有啮合且挡片被下压
的状态下为 ON。
拆下放大器的面板后进行以下的设定。
注意 ) 注意不要让放大器的面板掉进机器内。
警 告
作业前必须要切断 200V 电源。
凸轮轴在初始位置 （0 度）以外的情况时，因为弹簧弹力的作用，会发生
回转。
在机器内部作业时有危险，请充分注意安全。
调 整 >> 站的各部
MEC-CP-842-1.0S 7-39
1 按下 [ 紧急停止 ] 按钮，切断 200V 电源，只使用 100V。
2 将设定开关设置为 [D ON]。
3 将模式切换开关设置为 [SET]。
此时数字显示：1
4 在离合器啮合检查传感器检测出挡片检测孔的状态下 （传感器 ON），按下
[TUNING] 按钮。
此时数字显示：2
5 在离合器啮合检查传感器不检测出挡片检测孔的状态下 （传感器 OFF）， 按 下
[TUNING] 按钮。
此时数字显示：9
6 将模式切换开关设置为 [RUN]。
7 确认放大器在设定后的数字显示：传感器 ON 时为 0~1。此外为 8~9。
警 告
作业前必须要切断 200V 电源。
凸轮轴在初始位置 （0 度）以外的情况时，因为弹簧弹力的作用，会发生
回转。
在机器内部作业时有危险，请充分注意安全。
调 整 >> 站的各部
7-40 MEC-CP-842-1.0S
7.1.12 机械阀的切换 （第 13 站）
要 点
通过 13ST 的机械阀进行吸嘴内真空的 OFF/ON 的切换动作。将真空切换为 OFF 时，吸嘴
内的负压消失，元件失去吸着力。请确认被影像处理判断为 NG 的元件是否在 13ST 排出。
阀切换单元的位置调整
请在完成了贴装时吸嘴上下动作的调整后，在 Low 气阀贴装工作头上进行此调整。（参照
7.1.9 元件贴装时吸嘴的上下动作）。所谓 Low 气阀贴装工作头，是指切换销在如下图所示
的升起状态时，测定所有贴装工作头的切换销下面的高度，高度最低的那个贴装工作头。
