CP8机械手册.pdf - 第65页
保养作业 >> 清 扫 MEC-CP-842-1 .0S 5-1 5 保养作业 5.1 清 扫 5.1.1 废料带收集箱和过滤器 （每８小时１次） 要 点 被废料带切刀切断的使用完毕的 元件料带， 通 过排出管道被回收在废料带收集箱 内。 经过大 约 8 小时的运转，大量的废 料带被集中在里面。请每隔８小时左 右取出扔掉。 方 法 打开门，取出废料带收集箱，清 除箱内的废料带。 在清扫废料带收集箱时， 请同时检查位于废料带收…
基本操作 >> 供料托架的交换 （CP-842ME 的选项）
4-10 MEC-CP-842-1.0S
供料托架的搬入
1 推入已交换完供料托架的 PCU，把固定叉插入机器内，然后夹紧。
按下 [PCU1 夹紧 ] 键。
注意 ) 由于装有供料器的供料托架非常沉重，一旦落到地上有可能造成机械破损的重大事故，
所以请小心移动装有供料托架的 PCU。
2 请慢慢地把供料托架推入机器的 D 轴上。
3 关上后侧防护罩门后，供料托架就被夹紧在 D 轴上。
注意 )
1. 请慢慢地开关防护罩门。若快速开关会使防护罩门上的挡块破损。
2. 请注意：在更换供料托架的过程中如果将后侧防护罩的门关上，即使此时没有供料托
架机器也会执行夹紧动作。
4 按下 [ 供料平台 1 设定结束 ] 键。
5 按下 [PCU1 松开 ] 键后，将 PCU 慢慢地后退。
至此，供料托架交换结束。
保养作业 >> 清 扫
MEC-CP-842-1.0S 5-1
5 保养作业
5.1 清 扫

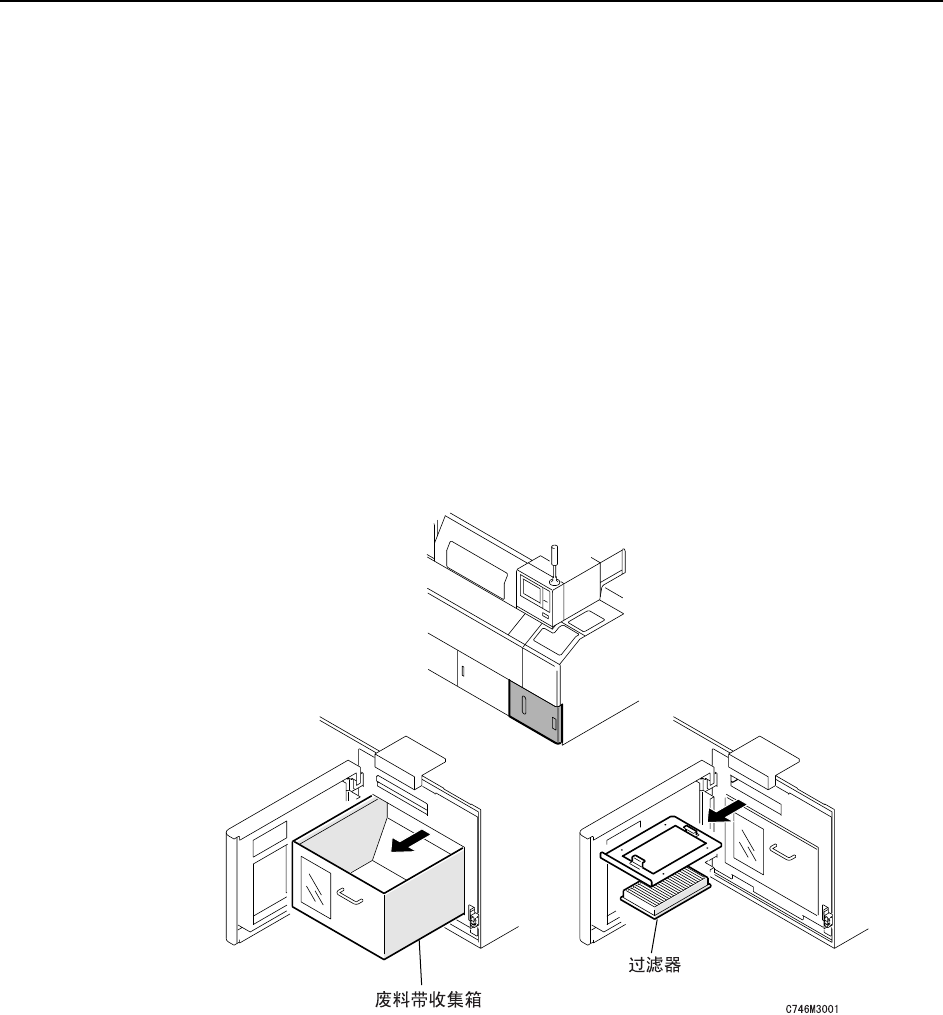

5.1.1 废料带收集箱和过滤器 （每８小时１次）
要 点
被废料带切刀切断的使用完毕的元件料带，通过排出管道被回收在废料带收集箱内。经过大
约 8 小时的运转，大量的废料带被集中在里面。请每隔８小时左右取出扔掉。
方 法
打开门，取出废料带收集箱，清除箱内的废料带。
在清扫废料带收集箱时，请同时检查位于废料带收集箱上部的过滤器的状态。如果过滤器上
附有脏物，请使用吸尘器进行清扫。
注意 ) 放回清扫后的废料带收集箱及过滤器时，必须将其推到底。如果没有推到底，会导致无法吸
取废料带。此外，请确实地关紧废料带收集箱门。
保养作业 >> 清 扫
5-2 MEC-CP-842-1.0S
5.1.2 废料带吸取部 ( 每 8 小时 1 次 )
要 点
被废料带切刀切断后的碎废料带，按照下图箭头所示的路径被吸走。如果在这个吸引部位
废料带被堵住，将会影响从供料器中传送来的废料带的移动，从而引起料带送料不良，导
致漏吸元件的故障发生。
在自动运转中多次发生料带送料不良时，请检查和清扫吸引部。
方 法
为了防止吸取部堆积的废料带飞扬，请使用吸尘器将其除去。
警 告
作业前请切断主电源。
