基本操作 >> 改变搬运轨道的宽度
MEC-CP-842-1.0S 4-1
4 基本操作
4.1 改变搬运轨道的宽度
要点
改变搬运轨道的宽度时，需要将载入侧搬运轨道、贴装平台、送出侧搬运轨道连接起来同时
进行。为了使电路板移动以及电路板夹紧动作能够顺畅地进行，请正确地调整搬运轨道的宽
度。
方法
1 通过指令操作把贴装平台和载入、送出侧搬运轨道连接起来。在触摸屏的主菜单上，
依次选择 [ 搬运轨道 ] → [ 搬运轨道宽度 ] → [ 调整形式 ] 键后，按下 [ 启动 ] 按钮。

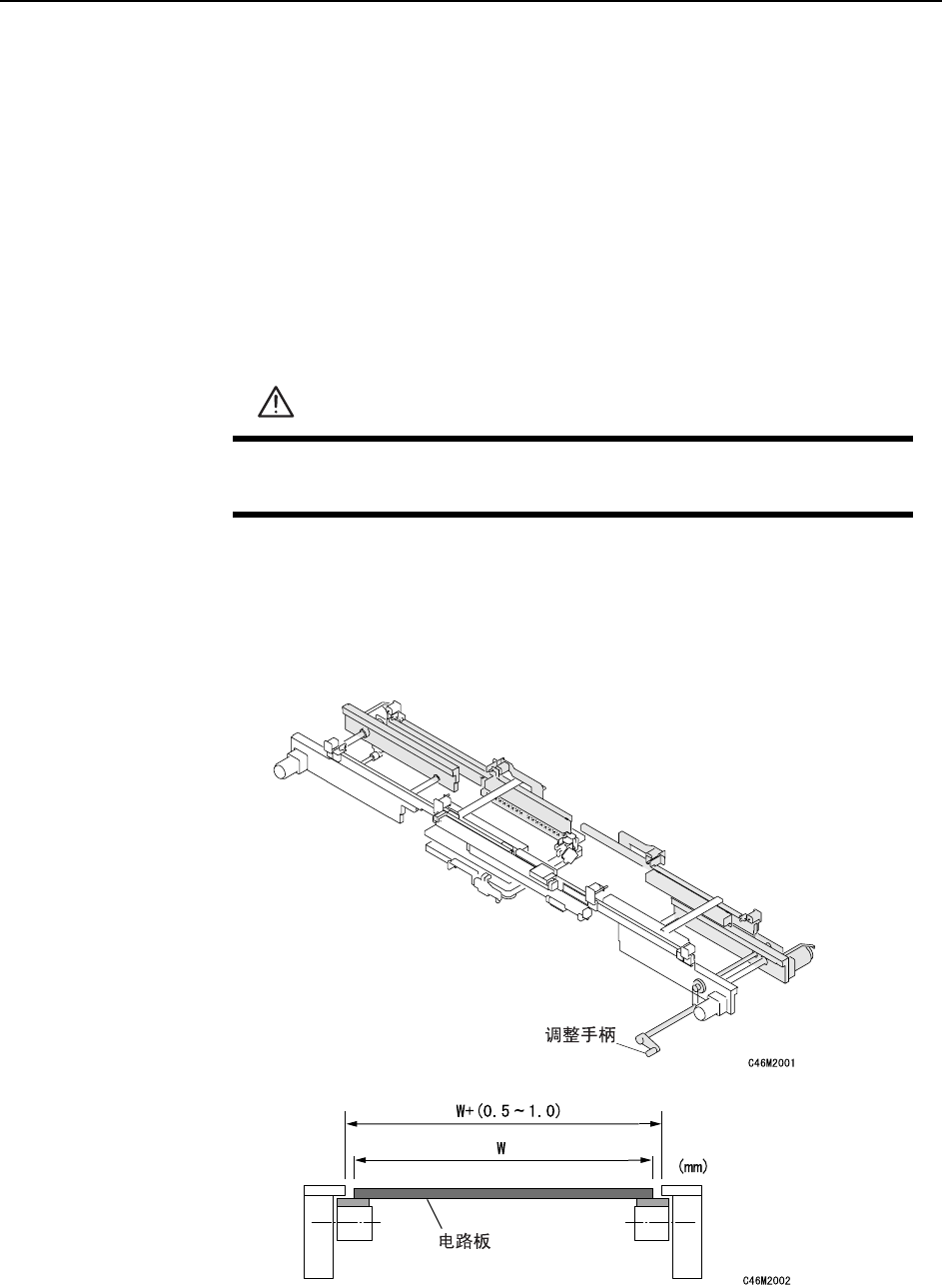

2 转动送出侧搬运轨道处的调整手柄，调整搬运轨道的导轨位置，从而使电路板能顺
畅地在轨道上移动。此时，搬运轨道宽度比电路板宽度大 0.5~ 1.0 mm。
3 降下贴装平台。
注 意
为了不阻碍搬运轨道从属侧导轨的移动，请在确认贴装平台上的真空支撑
销的位置后，再转动调整手柄。
基本操作 >> 改变搬运轨道的宽度
4-2 MEC-CP-842-1.0S
4 执行电路板搬运测试，确认电路板移动以及电路板的夹取动作是否能顺畅地执行。
