安装 >> 电源供给与变压器配线
9-4 MEC-CP-842-1.0S
9.3 电源供给与变压器配线
要 点
配合外部供给电压进行机器内的变压器配线。
方 法
电源供给
电源容量如下所示，请务必连接到容量大于表示值的电源上。
·CP-842E：9.5KVA ·CP-842ME：9.0KVA

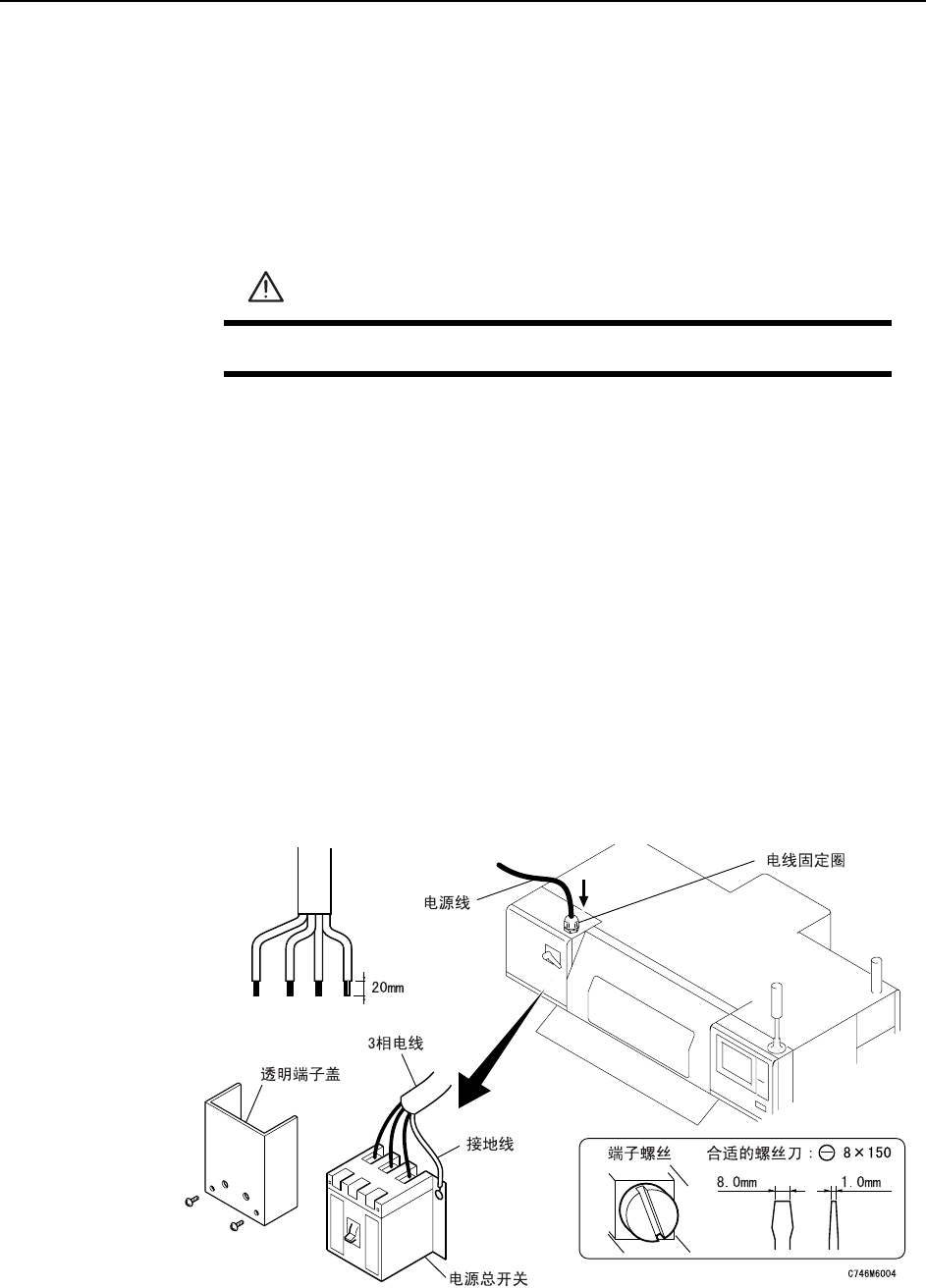

1 打开电源总开关箱，取下透明树脂盖。
2 从电源总开关箱上的电源接入口将电源线插入到电源总开关箱内。
3 将接地线连接到接地端子座上。
4 将 3 相电源线连接到电源总开关上并以规定的扭矩拧紧。
端子螺丝的扭矩为：5.8N·m (58kg·cm)
注意 ) 请定期拧紧端子螺丝。
5 连接后，用电源接入口的电线固定圈将电源线固定。
电线固定圈的拧紧扭矩为：7.5N·m (75kg·cm)
危 险
确认外部电源处于断开状态后才可以进行作业。
安装 >> 电源供给与变压器配线
MEC-CP-842-1.0S 9-5
变压器的配线
1 请打开变压器箱的防护门。
2 将变压器的输入侧配线与外部的供应电压的对应端子正确地连接。
安装 >> 电源供给与变压器配线
9-6 MEC-CP-842-1.0S
3 相电源的连接确认
请按以下顺序来确认三相电源的连接是否正确。
1 接通 200V 电源。
2 使电源进入机器。
3 按下 “自动”按钮。
但是，绝对不要按启动按钮。按下自动按钮后，真空泵开始工作，请卸下软管，确
认是否有吸引力。如果有吸引力，说明接线正确，马达回转方向为正方向。
如果产生空气吹出时，切断电器电源，把在用户侧设置的三相电源的 U 相与 V 相更
换配线，连接后请再度确认。
注意 ) 再连接软管时，为了防止空气泄漏，请把软管完全插入吸气口里，并用软管箍固定。
