调 整 >> 站的各部
MEC-CP-842-1.0S 7-23

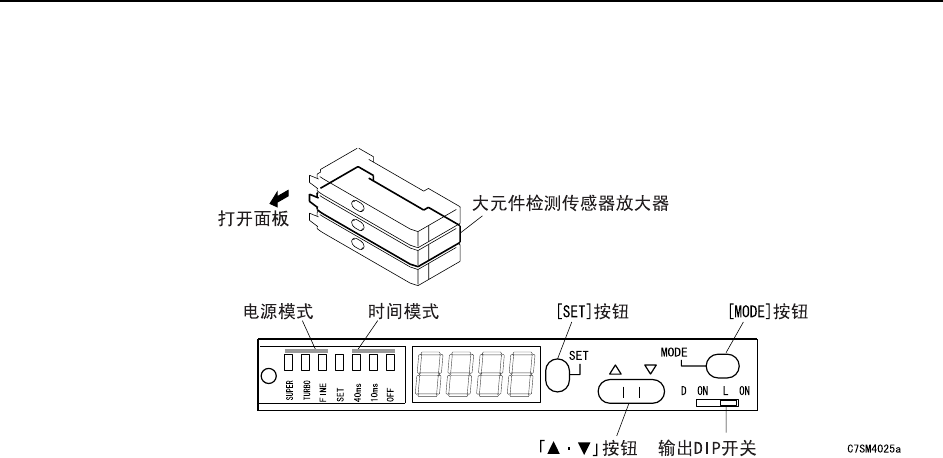

传感器放大器的调整
打开放大器的面板，进行以下设定。
1 确认输出 DIP 开关为 "L ON"。
2 将电源模式与时间模式按以下设定。
2-1. 按住 [MODE] 按钮 3 秒以上，显示变为 "turb"。
按 [ ▲·▼ ] 按钮，将电源模式选择到 "SUPER"。
2-2. 按下 [MODE] 按钮，使之显示为 "dLy"。
按 [ ▲·▼ ]，将时间模式选择到 "OFF"。
2-3. 按下 [MODE] 按钮，返回到原来的显示。
3 选择光量显示。每次按下 [MODE] 按钮后，会循环显示出 [ 光量] →[ 光量 HLD]→ [百
分比 ] → [ 百分比 HLD] → [ 光量 ]。确认每一处的传感器都在必需的最低光量以
上。
最低必需光量 200 digit （目标光量 500 digit）
备注 ) 光量接近 "4095" 时，请更换传感器。
传感器的光量到达不到最低必需光量时，请确认以下项目。
a 传感器托座的位置调整是否正确。
b 传感器是否正确的安装在传感器托座上。
c 光维前端与光维放大器的连接部前端是否在同面位置，如有必要，用切刀切去
一段光维前端。
d 光维与放大器的连接部是否插入到放大器最里面。
e 光维配管有无过度扭曲或发生破损。
4 选择百分比显示。每次按下 [MODE] 按钮后，会循环显示出 [光量 ] → [ 光量 HLD] → [
百分比 ] → [ 百分比 HLD] → [ 光量 ]。
5 在传感器间没有遮光物的状态下，按 [ ▲·▼ ] 按钮，选择 "200P" 的显示。
备注 ) 显示为 " 999P" 的场合，无法进行 [ ▲·▼ ] 按钮的操作。请两次按下 [SET] 按钮，回
到 "100P" 后开始设定。
调 整 >> 站的各部
7-24 MEC-CP-842-1.0S

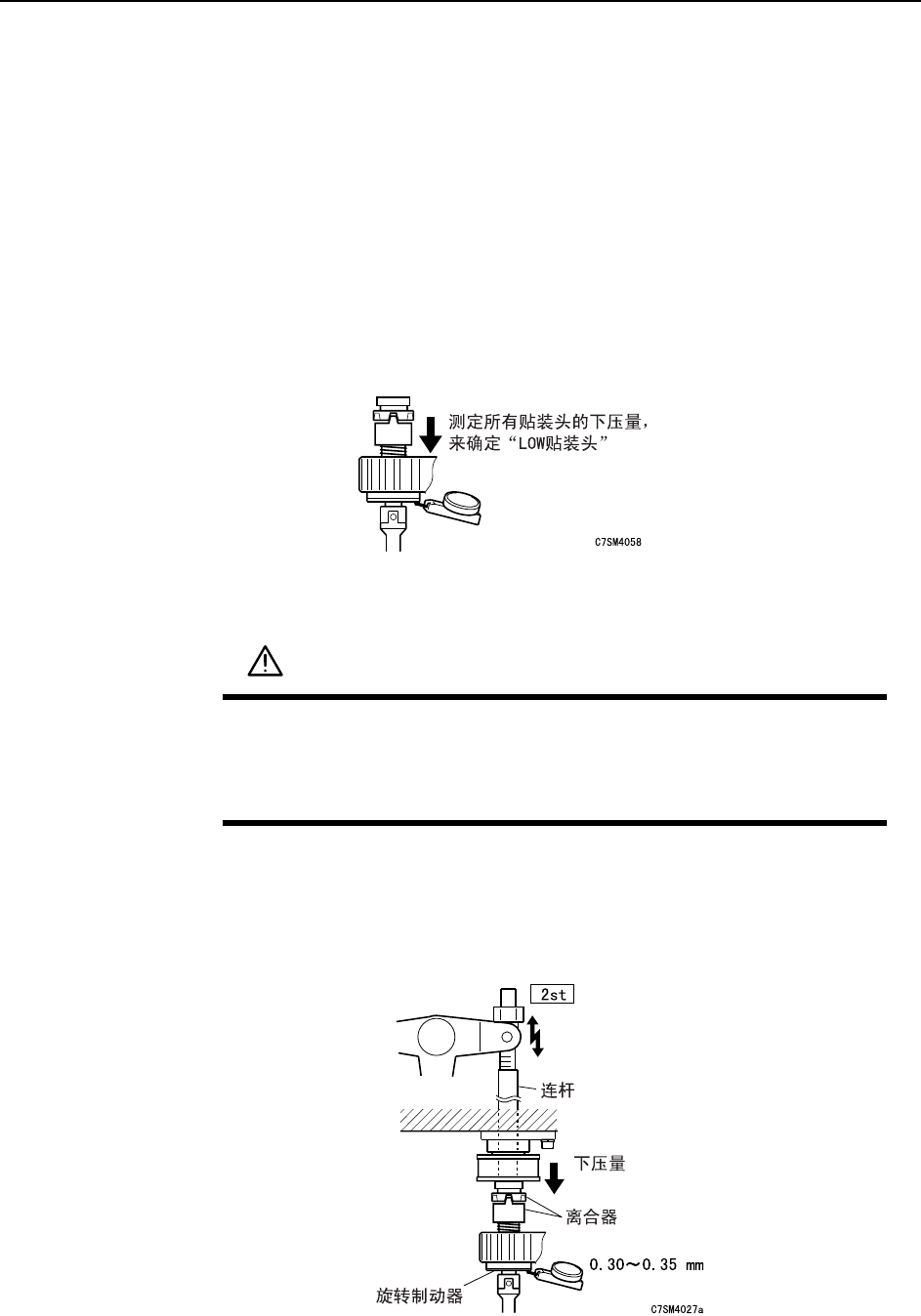

7.1.7 贴装角度预转动作 （第 2 站）
要 点
在 1ST 已经吸取元件的吸嘴，为了能靠近程序所指定的贴装角度，在此旋转 90 度，180 度，
或者 -90 度。
离合器的啮合确认
这里的确认请用 LOW 贴装头进行。
备注 )16支贴装工作头中压下量为最低值的称为“LOW 贴装头”。 2ST，8ST 以及 10ST 的各离合
器啮合的确认，请使用 “LOW 贴装头”进行。
1 按下 [ 紧急停止 ] 按钮，切断 200V 电源，只使用 100V。
2 将千分表设置在吸嘴轴旋转制动器的下面。
3 请边看凸轮刻度盘边旋转凸轮手柄，将凸轮角度调整到 200 度。
4 确认离合器是否正常的啮合。确认 LOW 贴装头是否被压下 0.30~0.35mm。
警 告
作业前必须要切断 200V 电源。
凸轮轴在初始位置 （0 度）以外的情况时，因为弹簧弹力的作用，会发生
回转。
在机器内部作业时有危险，请充分注意安全。
调 整 >> 站的各部
MEC-CP-842-1.0S 7-25

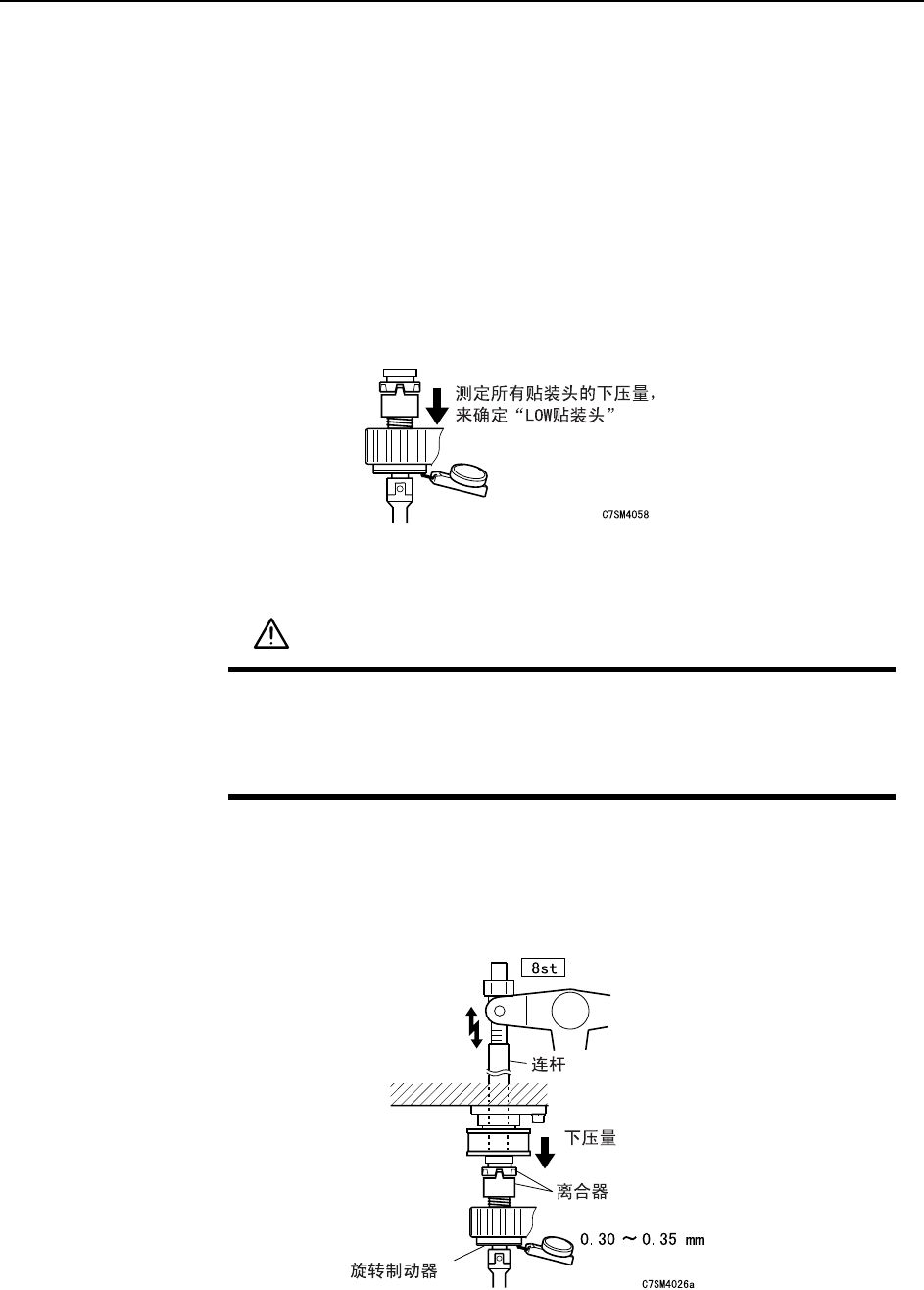

7.1.8 贴装角度最终旋转动作 （第 8 站）
要 点
根据 5ST 的影像处理数据，将元件旋转到最终贴装角度。
离合器的啮合确认
这里的确认请用 LOW 贴装头进行。
备注 )16支贴装头中压下量为最低值的称为“LOW 贴装头”。 2ST，8ST 以及 10ST 的各离合器啮
合的确认，请用 “LOW 贴装头”进行。
1 按下 [ 紧急停止 ] 按钮，切断 200V 电源，只使用 100V。
2 将千分表设置在吸嘴轴旋转制动器的下面。
3 请边看凸轮刻度盘边旋转凸轮手柄，将凸轮角度调整到 200 度。
4 确认离合器是否正常的啮合。确认 LOW 贴装头是否被压下 0.30~0.35mm。
警 告
作业前必须要切断 200V 电源。
凸轮轴在初始位置 （0 度）以外的情况时，因为弹簧弹力的作用，会发生
回转。
在机器内部作业时有危险，请充分注意安全。
