CP8机械手册.pdf - 第105页
保养作业 >> 加 油 MEC-CP-842-1 .0S 5-41 5 请将后部中央的防护罩打开。 6 在相机以及棱镜盒的周围使用 大张乙烯塑料将其覆盖。 注意 ) 在排出润滑油时，请仔细地将机器覆盖好，以防润滑油洒落在机器上。 7 从吸嘴驱动装置部的排油栓处 将润滑油排放出来。 请使用表面贴有乙烯塑料的纸 盒箱制作一个斜面后，再将排油栓 拧松，使润滑油排 放在接收容器中。 注意 ) 对于被排出的废油，请遵照当地有关废弃物处…
保养作业 >> 加 油
5-40 MEC-CP-842-1.0S
1 请取下机器上面的透明盖板，然后拧松并取下润滑油冷却箱上部的盖子。
2 打开左侧后部的防护罩。
3 从润滑油冷却箱部的排油栓处将润滑油排放出来。
请在排油栓的周围使用大张乙烯塑料将机器覆盖后，再将排油栓拧松，使润滑油排
放在接收容器中。
注意 )1.在排放润滑油时，请仔细的将机器覆盖好，以防润滑油洒落在机器上。
2. 对于被排出的废油，请遵照当地有关废弃物处理的规定进行处理。
4 排完以后，请可靠地旋紧排油栓。
保养作业 >> 加 油
MEC-CP-842-1.0S 5-41

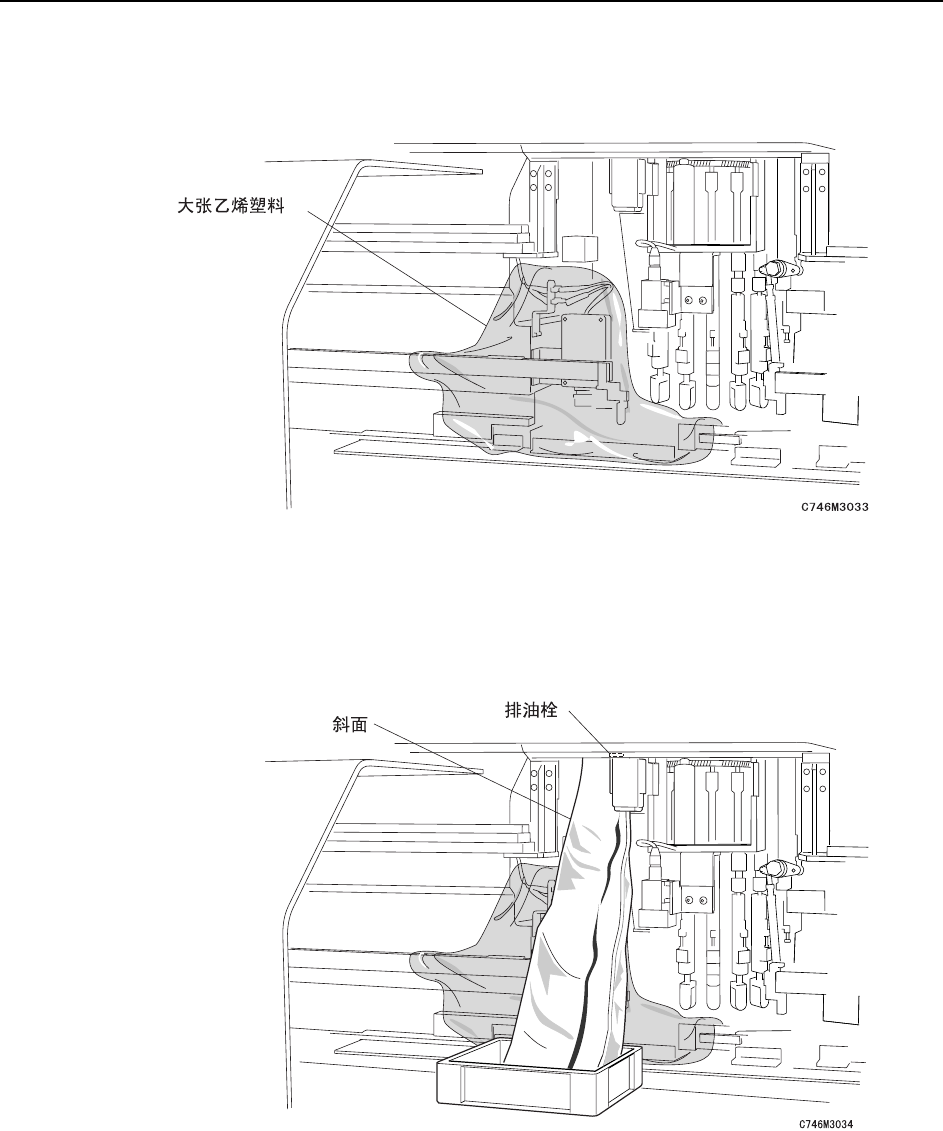

5 请将后部中央的防护罩打开。
6 在相机以及棱镜盒的周围使用大张乙烯塑料将其覆盖。
注意 ) 在排出润滑油时，请仔细地将机器覆盖好，以防润滑油洒落在机器上。
7 从吸嘴驱动装置部的排油栓处将润滑油排放出来。
请使用表面贴有乙烯塑料的纸盒箱制作一个斜面后，再将排油栓拧松，使润滑油排
放在接收容器中。
注意 ) 对于被排出的废油，请遵照当地有关废弃物处理的规定进行处理。
8 排完以后，请可靠地旋紧排油栓。
保养作业 >> 加 油
5-42 MEC-CP-842-1.0S

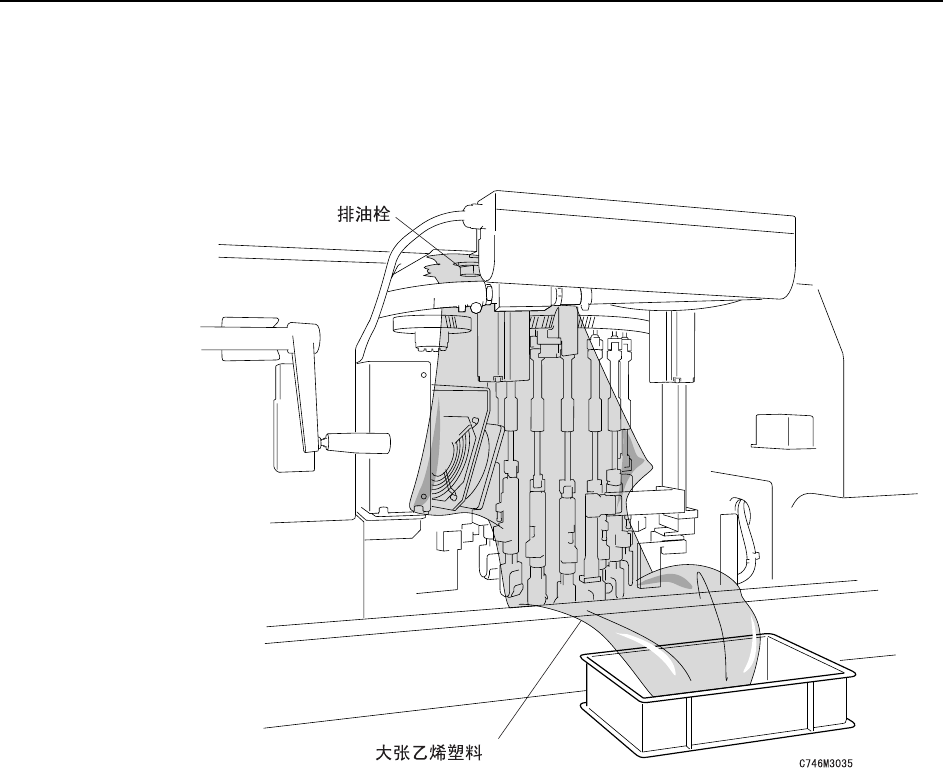

9 请将前部防护罩打开。
10 从θ （theta）驱动装置部的排油栓处将润滑油排放出来。
请使用大张乙烯塑料制作一个排油面后，再将排油栓拧松，使润滑油排放在接收容
器中。
注意：
1. 在排放润滑油时，请仔细的将机器覆盖好，以防润滑油洒落在机器上。
2. 对于被排出的废油，请遵照当地有关废弃物处理的规定进行处理。
11 排完以后，请可靠地旋紧排油栓。
