7.1 站的各部
7.1.1 料带传送杆 ( 第 1 站 )
要 点

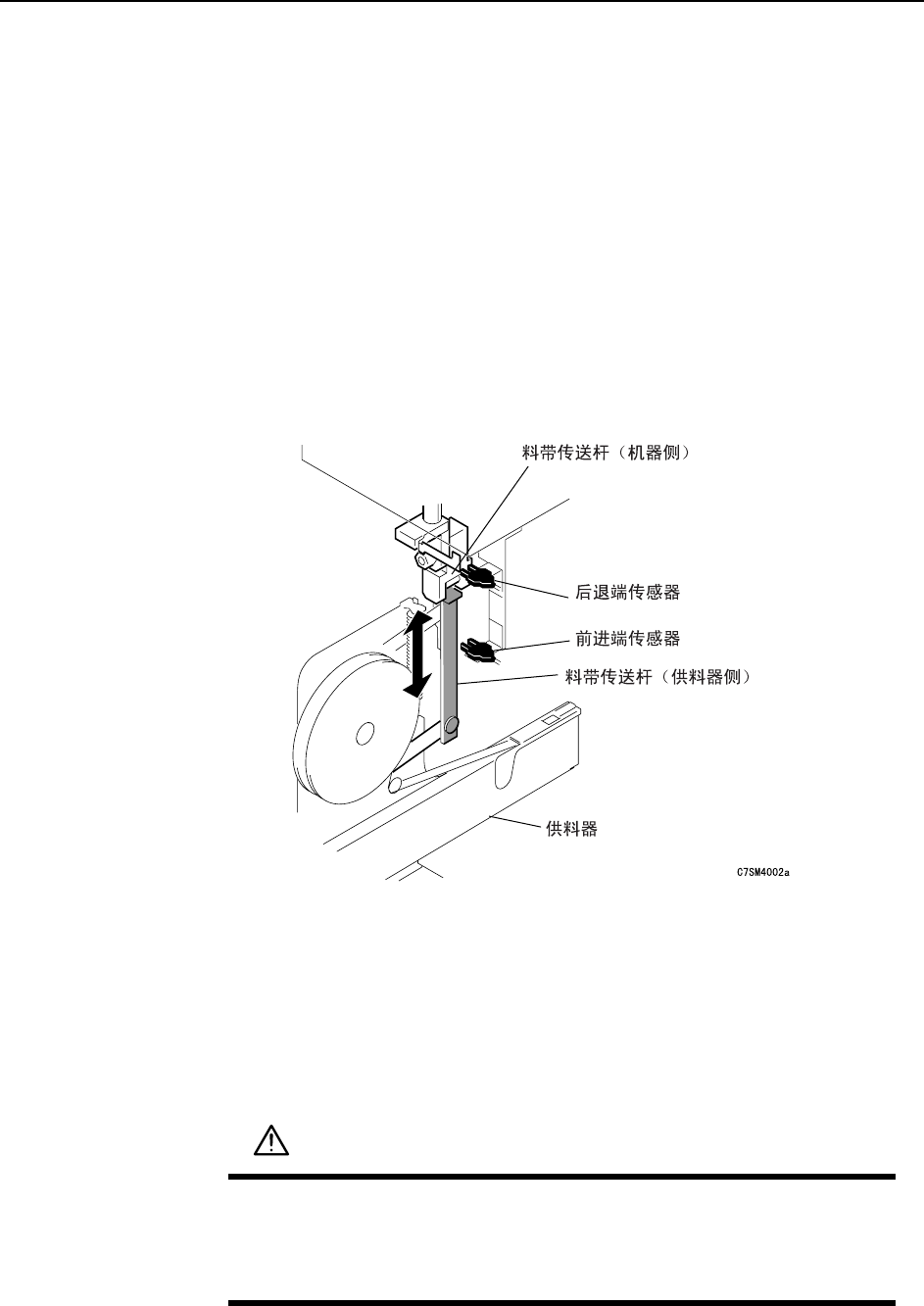

料带传送杆是一个能让安装在供料器上的元件料带前进的机构。通过料带传送杆的上下动
作，元件被送至吸件点。为了能检测料带传送杆的位置（前进端还是后退端），安装了 2 个
传感器。
连杆的调整
1 将定位治具 （ADDDCPJ8020）安装到 No.1 料站上。
2 顺序按下：单动 → D1- 轴 → 1（输入） → OK → START，将定位治具移动到 1ST。
3 按下 [ 紧急停止 ] 按钮，切断 200V 电源，只使用 100V 电源。
警 告
作业前必须要切断 200V 电源。
凸轮轴在初始位置 （0 度）以外的情况时，因为弹簧弹力的作用，会发生
回转。
在机器内部作业时有危险，请充分注意安全。
调 整 >> 站的各部
7-2 MEC-CP-842-1.0S
4 请边看凸轮刻度盘边旋转凸轮手柄，将凸轮角度调整到 0 度。
5 将 1ST 供料器送料的电磁阀 （I/O）设置为 ON。

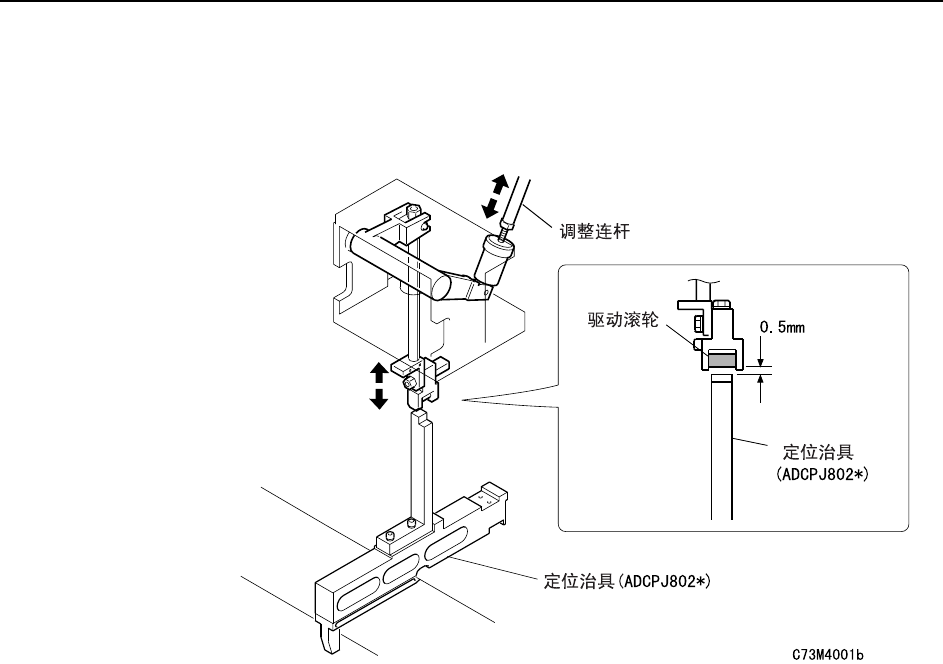

6 转动调整连杆，将定位治具的上端和驱动滚轮之间的间隙调整为 0.5 mm。
调 整 >> 站的各部
MEC-CP-842-1.0S 7-3
前进端传感器的位置调整
1 在凸轮角度为 200 度，传感器挡片为下降端时，确认传感器是在 ON 的状态。

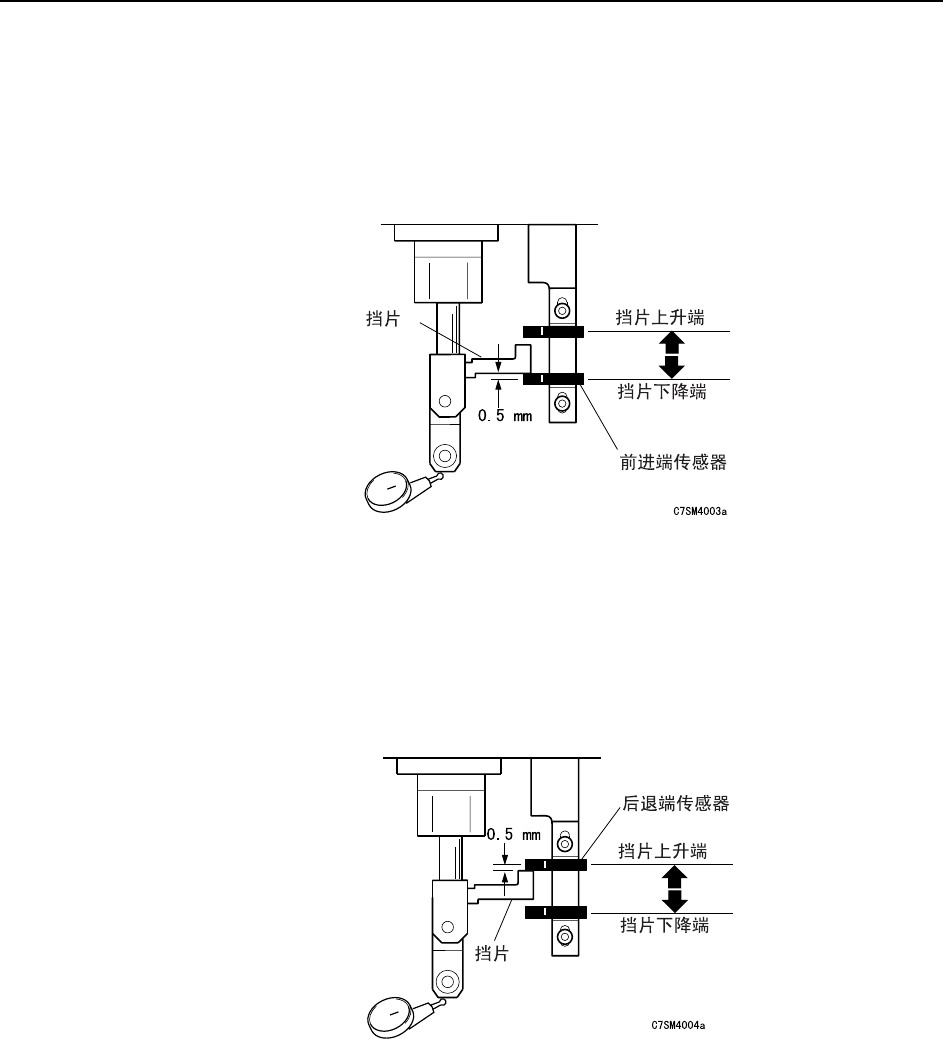

2 将千分表放在驱动滚轮部，调整传感器位置，使之从下降端开始上升 0.5mm 时变为
OFF 状态。
后退端传感器的位置调整
1 在凸轮角度为 0，传感器挡片为上升端时，确认传感器是在 ON 的状态。
2 将千分表放在驱动滚轮部，调整传感器位置，使之从上升端开始下降 0.5mm 时变为
OFF 状态。
