基本操作 >> 供料器的设置 4-6 MEC-CP-842-1.0S 1 在使用 13 、 15 英寸元件料卷时，请用橡胶止动块（ 3 处）来固定料卷托架。这时，请将供料器本体与料卷托架设置在同一料站位置，如下图 A 所示的位置偏移会导致故障发生。 4 安装供料器时，请确认与供料平台之间没有异物（废料带屑等）夹在里面。请除去供料平台引导槽部及供料器底部粘附着的异物。

基本操作 >> 供料器的设置

MEC-CP-842-1.0S 4-5

4.3 供料器的设置

要点

为了使吸嘴能准确地吸取元件，需要将供料器正确地设置在供料平台上。有关供料器的详

细情况，请参照［CP 供料器机械手册（MEC-CPFDR-x.xJ）］

方法

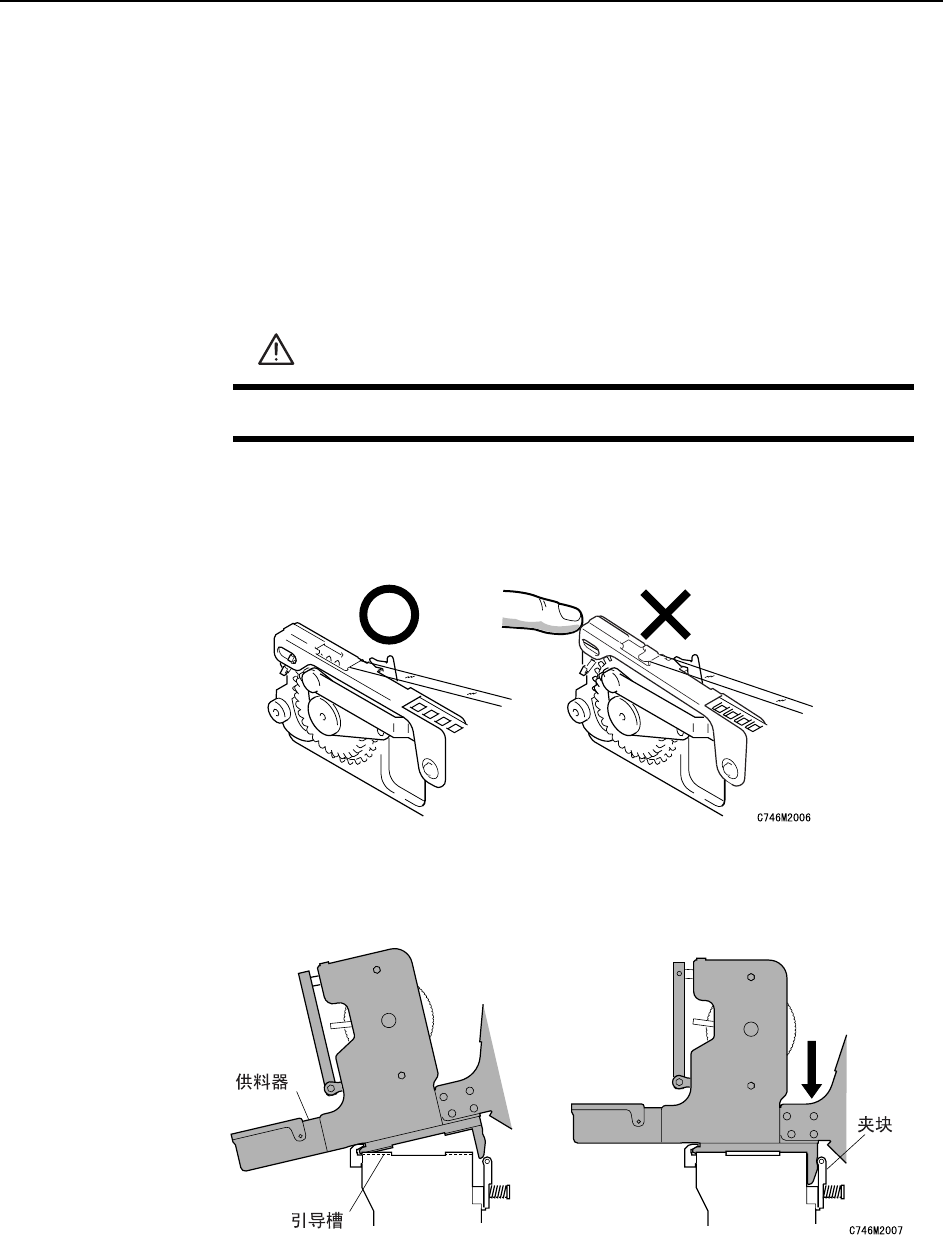

1 请确认供料器的料带导盖是否变形。

2 请将各种元件料带安装在专用的供料器上，如果在供料器上装上不合适的元件料带

的话，有可能不能完全地合上供料器的料带导盖。

3 向前方按下供料器，使供料器底部的凸起部嵌入供料平台的引导槽。然后在这个位

置压下供料器后部，请确认供料器确实被夹紧。

警告

作业前请切断主电源

基本操作 >> 供料器的设置

4-6 MEC-CP-842-1.0S

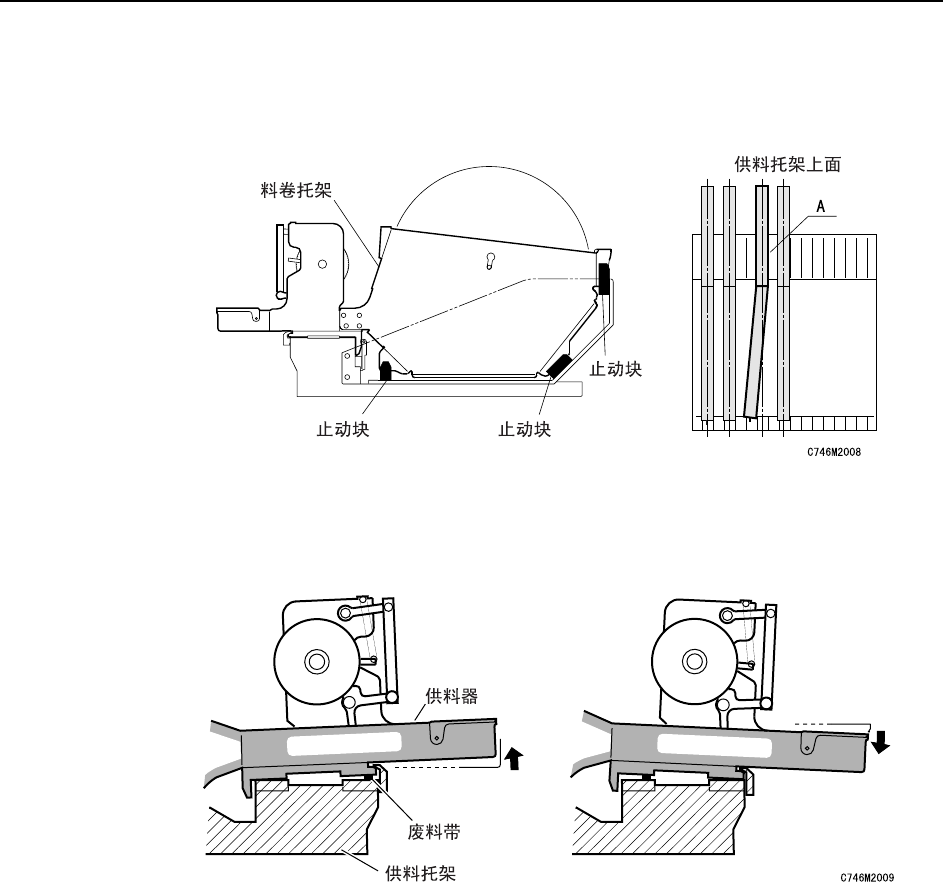

1 在使用 13、 15 英寸元件料卷时，请用橡胶止动块（3 处）来固定料卷托架。这

时，请将供料器本体与料卷托架设置在同一料站位置，如下图 A 所示的位置偏移会

导致故障发生。

4 安装供料器时，请确认与供料平台之间没有异物（废料带屑等）夹在里面。

请除去供料平台引导槽部及供料器底部粘附着的异物。

基本操作 >> 吸嘴头的拆卸

MEC-CP-842-1.0S 4-7

4.4 吸嘴头的拆卸

要点

在进行清扫及加油的维修保养作业时，如果需要，请从贴装工作头上拆下吸嘴头。

注意 ) 吸嘴头是 CP-842E/842ME 的专用部件。请不要安装到其他的机器上。

另外，也不要将其他机器的吸嘴头安装到 CP-842E/842ME 上。特别是安装 CP-7 系列机器

的吸嘴头，当使用时会造成与周围部件相互干扰并造成损伤事故。

这些可以从外观上识别。

CP-842E/842ME 用：表面没有涂色

CP-842E/842ME 以外：表面涂色

方法

首先请进行以下 3 个项目。

1 将要拆下的吸嘴头移动到 9ST。

2 为了使拆卸容易进行，使贴装平台移动到前面。

3 关闭电源。

拆下

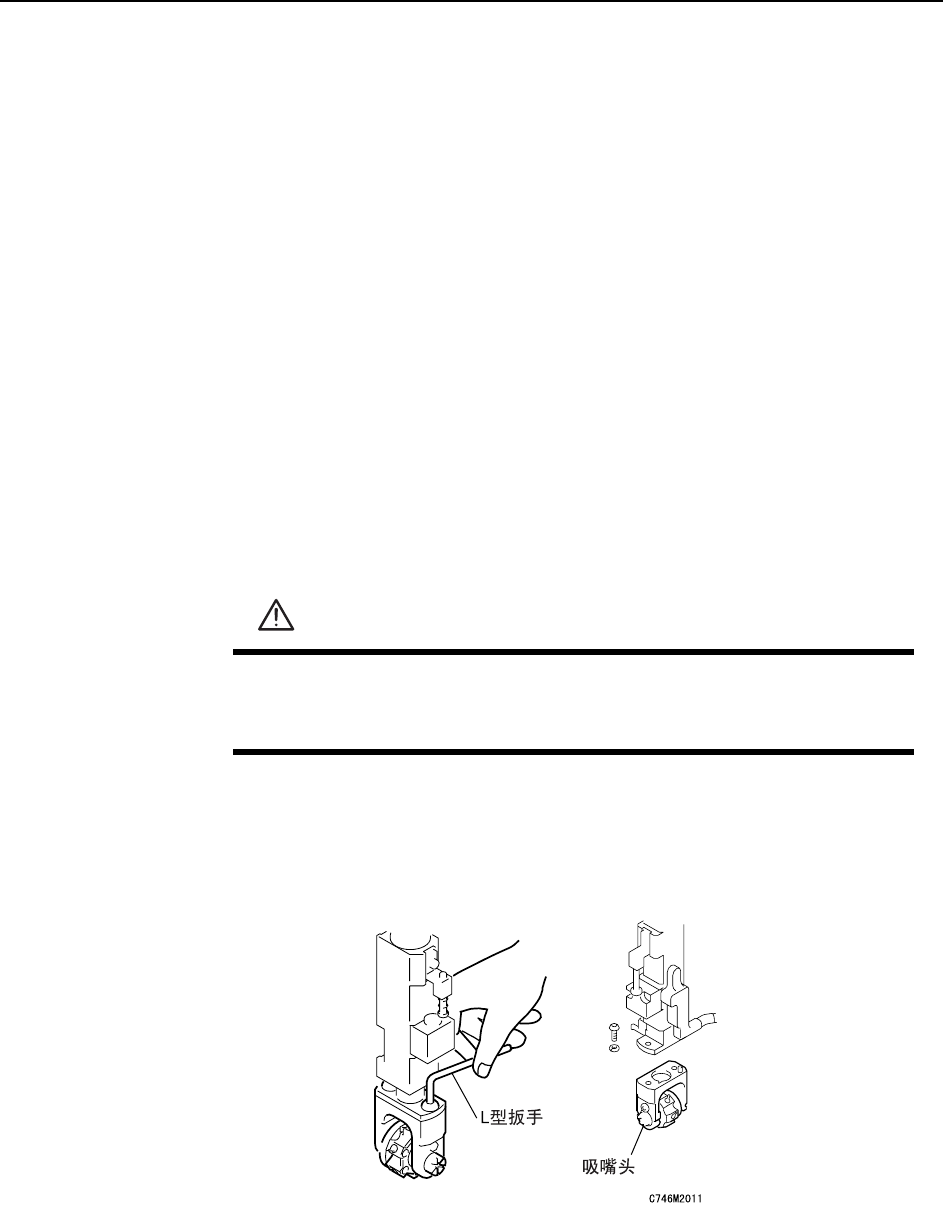

1 使用 L 形内六角扳手拧松吸嘴头的固定螺栓。

2 向下拔出吸嘴头。

警告

作业前请切断主电源。

凸轮角度在原位置（０度）以外时，有可能由于弹簧的弹力作用而旋转。

在机器内的作业是极其危险的，请充分注意。
