消耗品的更换 >> 真空泵内叶片和轴承
6-12 MEC-CP-842-1.0S
6 取下风扇罩盖和冷却风扇。
7 取下轴承护圈和垫圈。
8 取下侧盘 B 的安装螺栓，并使用这些安装螺栓将专用工具固定在侧盘 B 上。
9 往外拉专用工具取下侧盘 B。
再从侧盘 B 处拆下专用工具，将在第 7. 项中拆下的轴承护圈和垫圈与侧盘 B 进行组
装。但是不要将螺栓拧得很紧，而是松开大约 1mm 左右。
注意 ) 不要使侧盘 B 及汽缸的内面受到损伤。
消耗品的更换 >> 真空泵内叶片和轴承
MEC-CP-842-1.0S 6-13

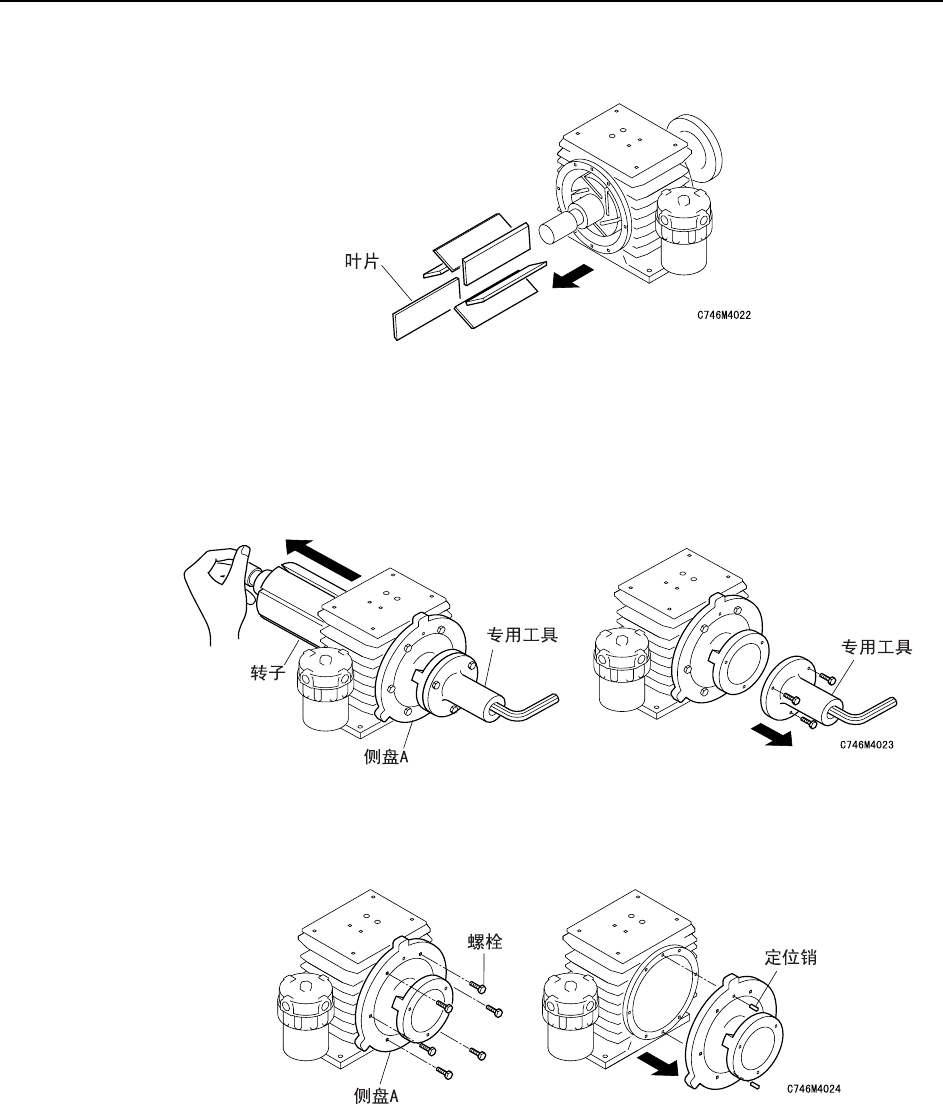

10 取下叶片。
注意 )
1. 取下叶片时请确认拆卸顺序和安装方向。在安装新的叶片时，请不要搞错。
2. 有叶片破损时，请使用空气枪吹去泵内部的碎片。
11 在侧盘 A 装上专用工具，押出转子。为了防止转子掉落，请用手撑住轴部分。拆出转
子后，再拆下专用工具。
注意 ) 押出转子时，请注意不要使转子的轴和汽缸等受到损伤。
12 拆下固定侧盘 A 的螺栓，从内侧用塑料榔头敲出定位销，拆下侧盘 A。
13 拆开到此步骤后，用浸过有机溶剂(Kurorosen)和(Daifuron S3)的软布擦去各部件上
的污垢。
消耗品的更换 >> 真空泵内叶片和轴承
6-14 MEC-CP-842-1.0S
组装步骤

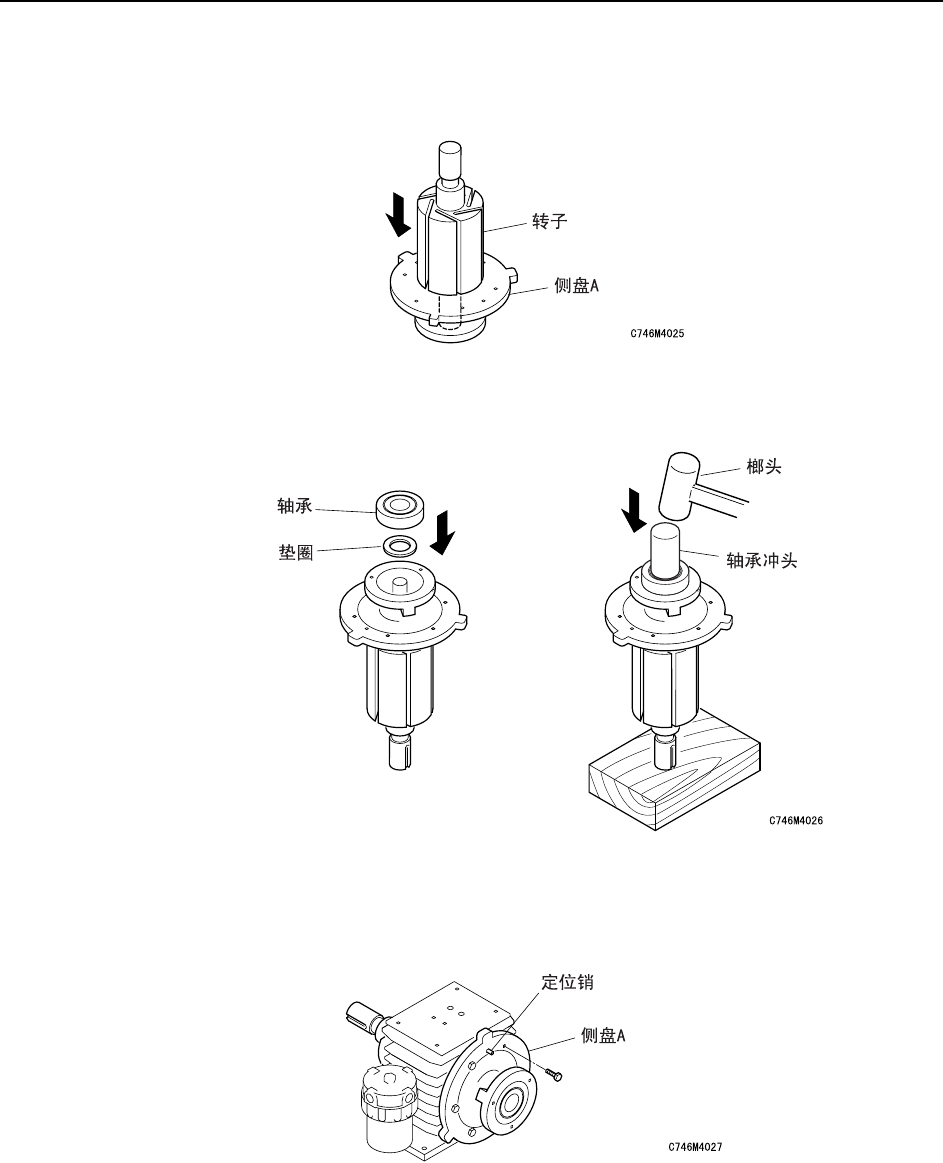

1 将转子装入侧盘 A。
2 在侧盘 A 上装上垫圈和轴承，请使用轴承冲头和榔头将轴承敲进去。
注意 ) 为了不损伤轴承，请将木头台座放在下面后再用榔头敲。
3 将侧盘 A 套到汽缸上，用定位销将侧盘 A 位置放正，再用螺栓固定。
