JM-20使用说明书.pdf - 第110页
第 1 部 基本篇 第 1 章 装置概要 1- 91 (2) 打印项目 No. 打印项目 详细项目 内容 1 优化数 据 优化选项 输出优化选项一览。 供给数 输出各 种元件的供给数。 吸嘴分配 输出吸嘴的分配状态 。 2 生产管 理信息 生产管理信息 输出生产时的管理信 息。 生产条件 输出生产条件。 元件数 输出元件数。 吸取率 输出各吸取率。 未贴片清单 输出未贴片清单。 供应装置信息 输出供应装置的信息 。 3 设备运 行信息 …
第 1 部 基本篇 第 1 章 装置概要
1-90
② 显示打印对话框后，选择需要打印的项目。
按下 按钮，即可显示选择文件夹的对话框。
请选择要浏览的文件夹。选择后，即可设置选择的文件夹路径。
在路径输入框内输入要浏览的文件夹路径，按下 按钮后，即可开始打印。
未设置打印机时，按钮则显示灰色( ) 。
按 按钮，可显示保存文件用的对话框。
请指定路径及文件夹名， 按下 按钮，即可输出文本格式的文件。
按 按钮后可返回生产程序列表对话框。
第 1 部 基本篇 第 1 章 装置概要
1-91
(2) 打印项目
No.
打印项目
详细项目
内容
1 优化数据
优化选项 输出优化选项一览。
供给数 输出各种元件的供给数。
吸嘴分配 输出吸嘴的分配状态。
2 生产管理信息
生产管理信息
输出生产时的管理信息。
生产条件
输出生产条件。
元件数
输出元件数。
吸取率
输出各吸取率。
未贴片清单
输出未贴片清单。
供应装置信息
输出供应装置的信息。
3 设备运行信息 -
输出下述设备的运行状态。
机器运行信息
吸嘴运行信息
Head 运行信息
信号灯运行信息
OCC 运行信息
其它机器运行信息
应用程序运行信息
4 机器设置 输出机器的各种具体设置的信息
5 操作选项 输出操作选项的设置状态。
6 MSP 一览
MS
参数
输出
MS
参数设定状态
机械坐标值 输出吸嘴位置、Head 位置等机械坐标值
7 基板数据 输出基板数据。
8 贴片数据
・输入顺序
・优化顺序
按输入顺序或优化顺序输出贴片数据。
9 元件数据
・详细输出
・清单输出
以详细形式或清单形式输出元件数据。
・图像数据 输出图像数据。
10 吸取数据
・输入顺序
・布局
・供料器设置表
（有注释）
・供料器设置表
（无注释）
以输入顺序/布局/供料设置表形式输出吸取
数据。
供料器设置表可指定注释的有无。
11 生产程序一览 生产程序一览
指定生产程序文件夹，输出文件夹内的生产程
序的一览。
要打印生产程序数据，请在启动编辑程序后从菜单中执行。
第 1 部 基本篇 第 1 章 装置概要
1-92

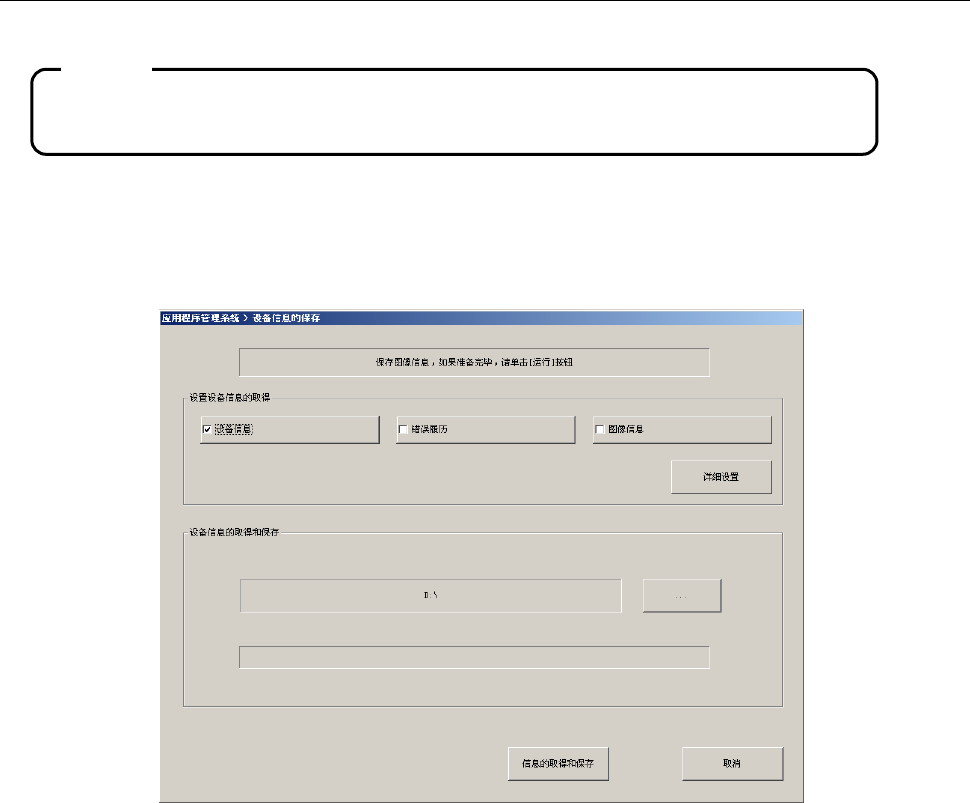

1-9-9 设备信息的取得和保存
这一功能是收集设备信息的文件，将所收集的文件进行压缩并保存到任意位置。
本功能请在有本公司服务人员或代理店的指示后使用。
获得的文件，也请同样按指示处理。
操作方法
* 在运行本功能之前，请在生产画面菜单取得和保存设备信息。
① 选择菜单「文件(F)」→「设备信息的取得和保存...」。
② 请按下[…]按钮，指定文件的保存位置。
③ 利用[信息的取得和保存]按钮取得设备信息，并将取得的文件进行压缩后保存。
注意：
