2-11-1-10 支援吸嘴设置
显示生产程序的吸嘴配置和实际 ATC 上的吸嘴配置。
有差异时用红色文字显示。
根据安装的 ATC 单元种类，画面存在差异。
・（ATC10-12 时的画面示例）
(1) 生产程序使用的吸嘴
显示生产程序中使用的吸嘴。
项目
内容
吸嘴
显示生产程序中使用的吸嘴号码。
吸取
进行吸取的供料器台架
(
前、后
)
。
ATC
显示是否已进行吸嘴分配。
未分配吸嘴的项目会用「红色」显示。
状态
显示生产程序中使用的吸嘴号码和
ATC
上的吸嘴号码的状态。
OK ：正常状态
ERR
：有不一致的状态
(2) ATC 上的吸嘴
显示配置到 ATC 的各供料器台架的吸嘴。
(3) [吸嘴配置]按钮
可以进行 ATC 上的吸嘴配置。
与下一项的 ATC 吸嘴配置功能相同。
详见「第 8 章 机器设置」 的「8-4-1 ATC 吸嘴配置」。
第 1 部 基本篇 第 2 章 生产
2-119
2-11-1-11 ATC 吸嘴配置
可以进行 ATC 上的吸嘴配置。
详见「第 8 章 机器设置」 的「8-4-1 ATC 吸嘴配置」。
（装有 ATC10-12 时的画面示例）
2-11-1-12 生产程序检查
可以在开始生产前进行生产程序检查。
显示生产程序检查项目的检查结果。
详见「2-11-3 检查生产程序」。
第 1 部 基本篇 第 2 章 生产
2-120

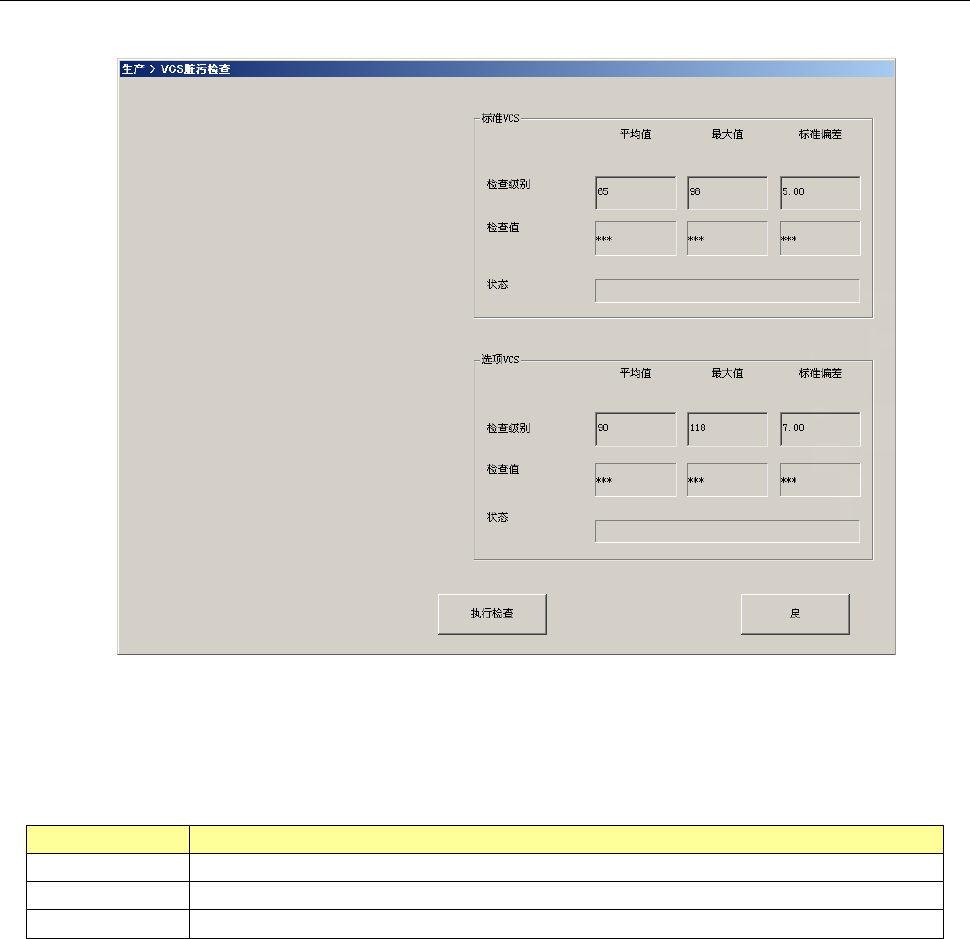

2-11-1-13 VCS 脏污检查
显示标准 VCS、选项 VCS 的脏污检查结果。
(1) VCS 脏污
显示各 VCS 的检查级别与检查值、显示判定的脏污（状态）。
项目
内容
检查级别
显示平均值、最大值、标准偏差的设定值。
检查值
显示检查执行时的平均值、最大值、标准偏差的检查值。
状态
VCS
如有脏污时，显示该状态。
(2) 执行检查按钮
按下按钮，进行 VCS 脏污检查。
请详见「第 12 章 机器设置」的「12-3-4 VCS 脏污检查」。
