(3) 执行动作(OCC)
1) OCC
坏板标记阈值的设置动作

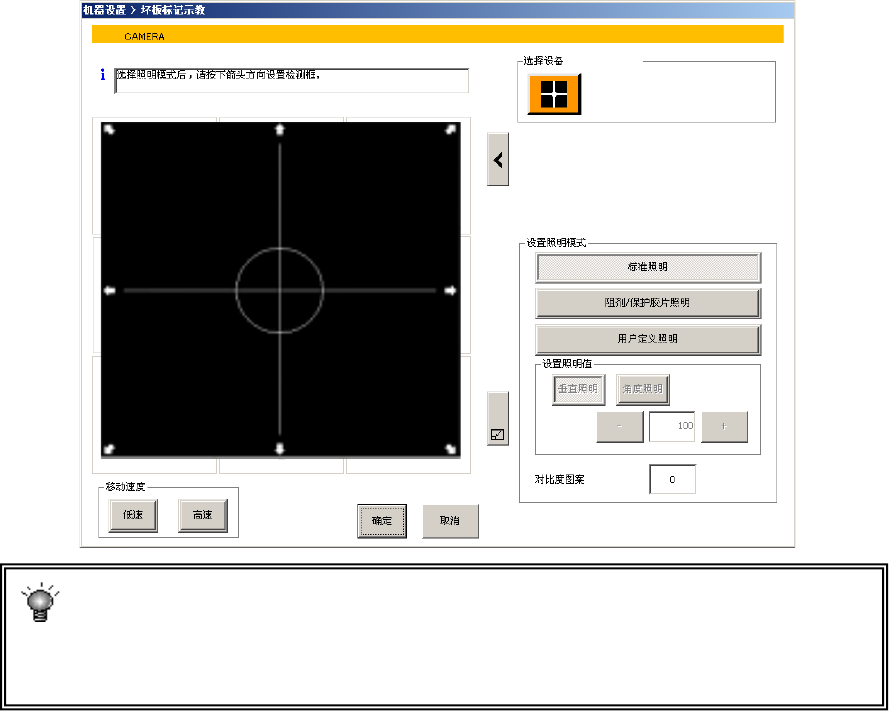

a) 将焦点放在[设置 OCC 坏板标记阈值]，通过功能栏调出示教画面，按[摄像机]按钮后
即可开始进行示教。
b) 确认坏板标记位置的坐标后，设置检测框的位置（左上、右下）。
可通过示教画面的方向键改变检测框的尺寸，按下[OK]按钮确定检测框的尺寸。
标记相对于基板反映较暗时，请按下选择装置的摄像机按钮。
会切换极性，使相对于基板反映较暗的标记变得较白。
使用摄像机按钮切换极性，仅在输入刻度框时有效。
第 2 部 功能详解篇 第 8 章 机器设置
8-57

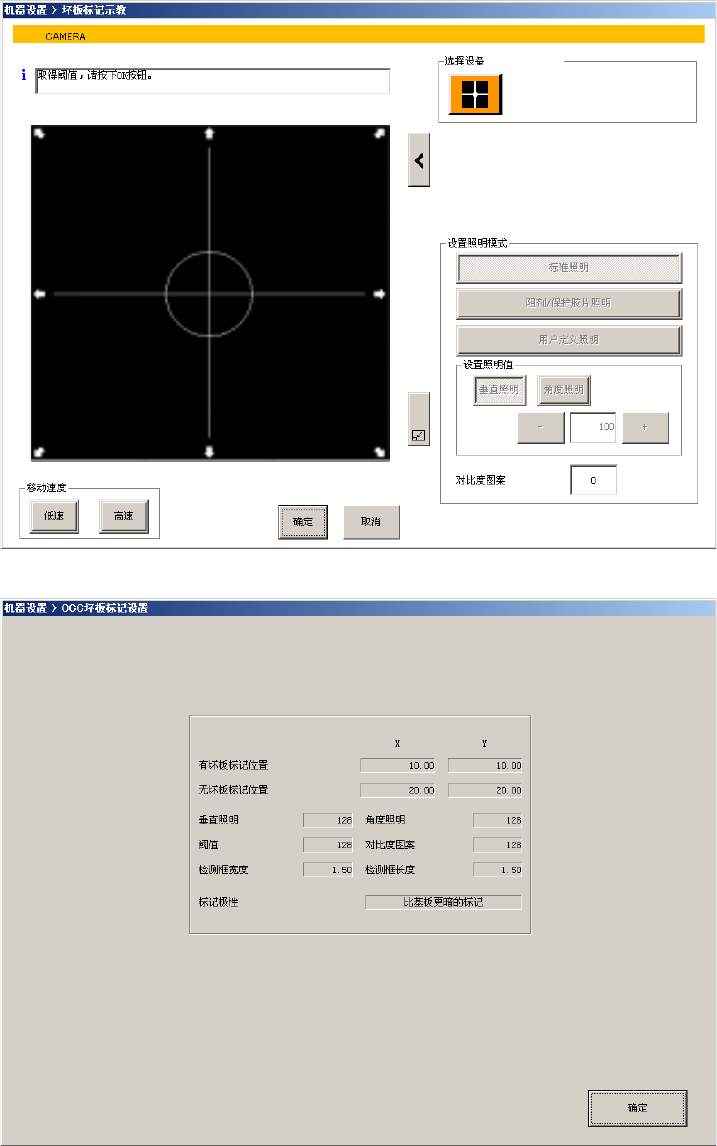

c) 确定检测框的尺寸后，开始测量阈值。系统将交替识别有标记位置和无标记位置。
d) 测量后获得阈值后，按下[OCC 坏板标记信息]按钮，画面可显示测量结果。
第 2 部 功能详解篇 第 8 章 机器设置
8-58
8-4-13 设置叠加画面
执行叠加画面的各种设置。
变更后的设置数据在退出应用软件时将被保存，重启系统时会显示在画面上。
选择叠加画面设置后，会显示如下画面。
(1) 设置项目
No.
项目
设置内容
1 叠加画面的设置 亮度 按下“+”后亮度变强，按下“-”后亮度变弱。
对比度 按下“+”后对比度变强，按下“-”后对比度变弱。
VRAM 偏移量 对摄像机的图像领域内在 VRAM 的 Y 方向的偏
离线数进行设置。
(2) 设定方法
直接从键盘输入。
