第 1 部 基本篇 第 2 章 生产
2-83

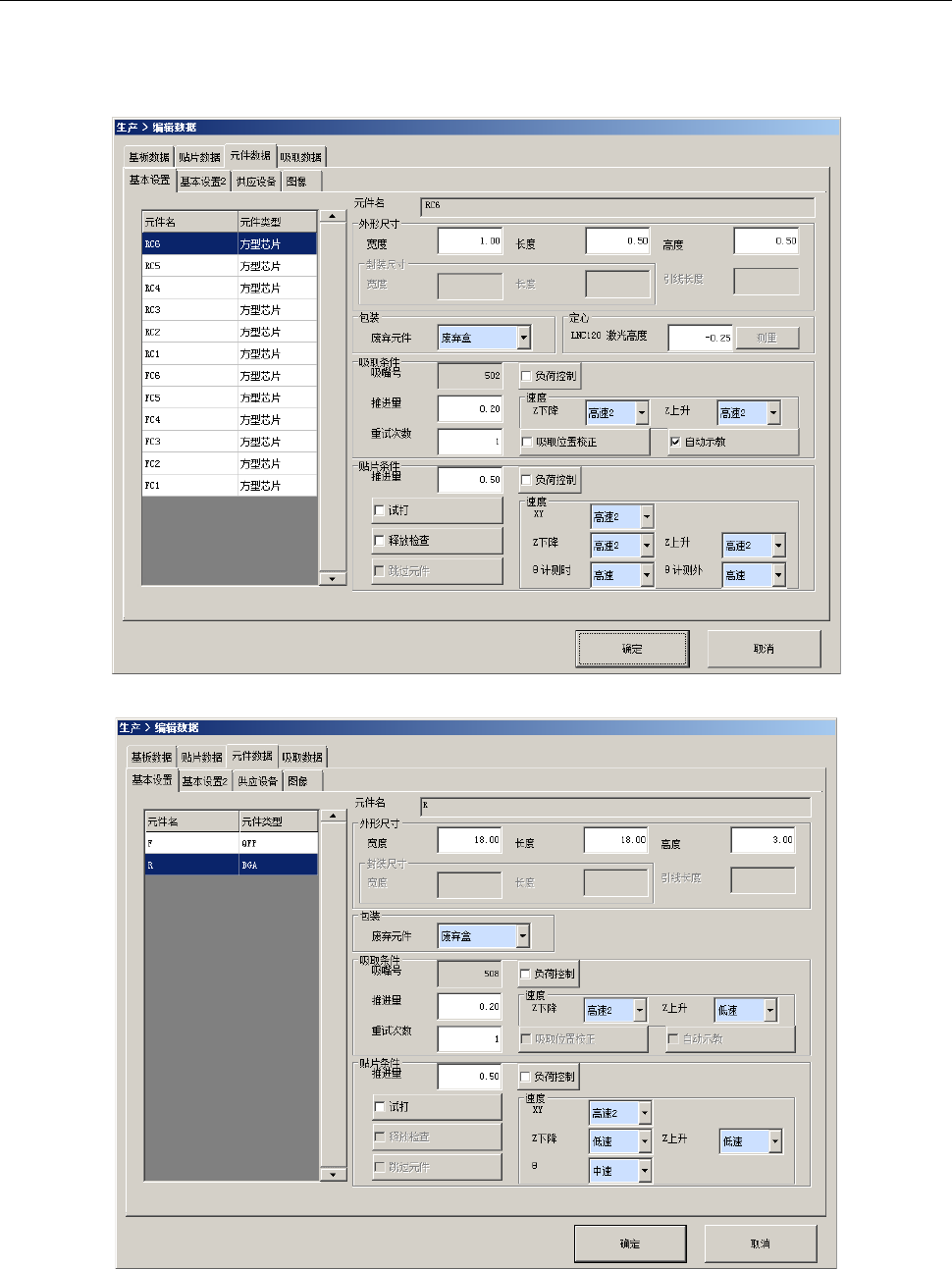

2-10-2-3 元件数据
选择画面上部的“元件数据”选项卡。
(1) 基本设定1
·激光识别元件时
·图像识别元件时
第 1 部 基本篇 第 2 章 生产
2-84
1) 列表
显示画面左侧列表的内容。
项目
内容
元件名
显示元件的名称。
元件类型
显示元件的类型。
2) 元件名
显示元件的名称。
3) 外形尺寸
显示、编辑元件的外形尺寸。
项目
内容
用户级别
宽度
输入元件的外形尺寸的宽度。
操作员
长度
输入元件的外形尺寸的长度。
操作员
高度
输入元件的外形尺寸的高度。
操作员
封装尺寸宽度
元件品种为插入元件或
INS
电解电容时，输入元件封装部分的宽
度。
操作员
封装尺寸长度
元件品种为插入元件或
INS
电解电容时，输入元件封装部分的长
度。
操作员
引脚长度
元件品种为插入元件或
INS
电解电容时，输入元件的引脚长度。
操作员
4) 包装
显示、编辑元件的废弃位置。
项目
内容
用户级别
废弃元件
从「废弃盒」、「元件保护」、「
IC
回收带」、「放回托盘」中选择一
项。
操作员
5) 定心
显示、编辑元件的激光高度。机型不同内容也不同。
识别方式
项目
内容
用户级别
激光识别
LNC120
激光高度
输入元件的
LNC120
激光高度。
另外，也可测量激光高度。
操作员
LNC120
激光高度
操作员
第 1 部 基本篇 第 2 章 生产
2-85
6) 吸取
显示、编辑元件吸取的相关项目。
项目
内容
用户级别
吸嘴号
选择、输入吸取元件的吸嘴号码。
-
推进量
输入元件吸取时将吸嘴前端按入多少。
操作员
重试次数
输入吸取错误时的重试次数。
操作员
吸取位置校正
根据激光识别结果选择是否校正吸取位置偏移。
操作员
自动示教
选择进行吸取位置跟踪时是否进行自动示教。
(
纸带、元件外形
0603
～
3216)
操作员
速度
Z
下降
选择在吸取位置的
Z
轴下降的速度。
(
选择执行和速度
)
操作员
速度
Z
上升
选择在吸取位置的
Z
轴上升的速度。
(
选择执行和速度
)
操作员
7) 贴片
显示、编辑元件贴片的项目。
项目
内容
用户级别
推进量
输入元件贴片时将元件按入基板面多少的推进量。
操作员
试打
选择试打时是否执行贴片。
操作员
释放检查
对贴片动作后，是否用激光确认元件的释放进行选择。
操作员
跳过元件
选择是否跳过元件的贴片。
-
8) 速度
显示、编辑各轴的速度的项目。
项目
内容
用户级别
XY
选择吸取元件后，向贴片位置移动时的
XY
速度。
操作员
Z
下降
选择在贴片位置的
Z
轴下降的速度。
操作员
Z
上升
选择在贴片位置的
Z
轴上升的速度。
操作员
激光识别
θ
计测时
选择激光识别时的
θ
轴的速度。
操作员
θ
计测外
选择激光识别以外时的
θ
轴的速度。
操作员
图像识别
θ
选择
θ
轴的速度。
操作员
