第 1 部 基本篇 第 1 章 装置概要
1-10
带台车的圆型供料器是安装在前侧供料器台架上使用的装置，不能安装到后侧供料器台架上。
◆通过挡块防止误插入
安装挡块以防止将圆型供料器插入后侧供料器台架的两侧。
◆通过传感器防止误插入
若插入圆型供料器，传感器将检测到，使其无法动作。
在生产中，即使错误地插入到圆型供料器时，传感器检测到后，XY 单元的动作停止。
注意
即使后侧供料器台架处无圆型供料器，防止误插入传感器若检测到障碍物则 XY
单元不动作。
请在生产前清除障碍物，以使防止误插入传感器处于检测不到的状态。

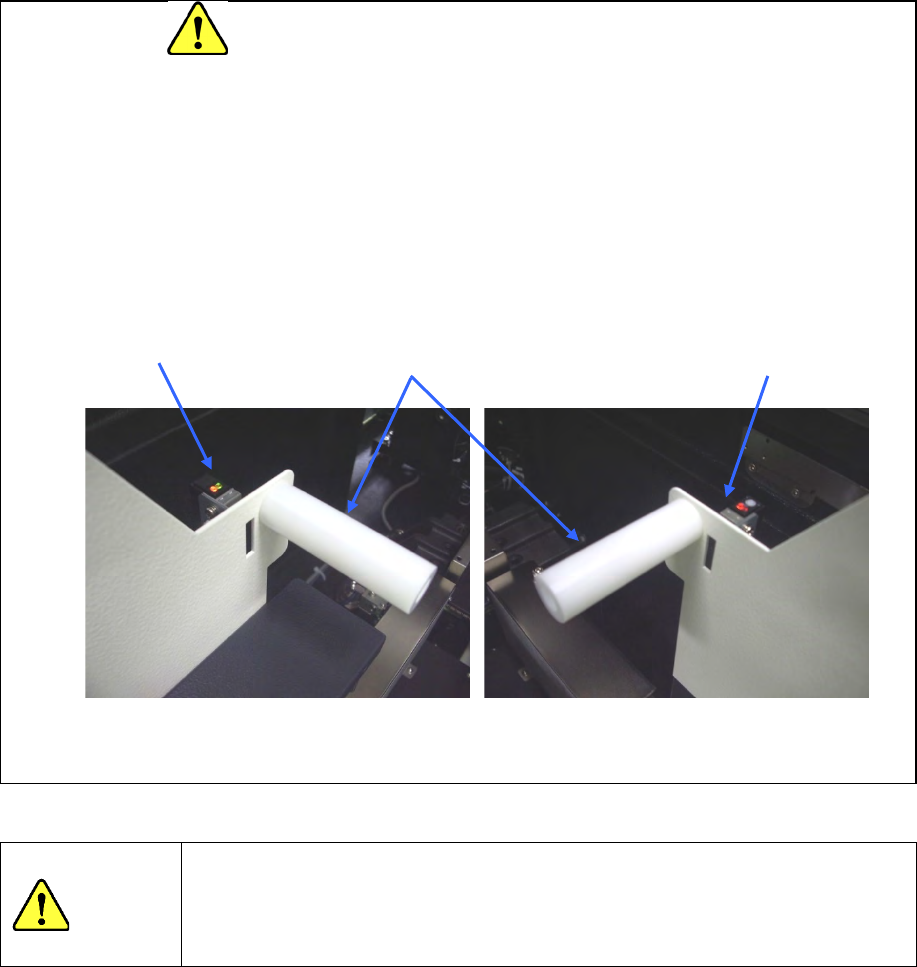

＜带台车圆型供料器的防止误插入功能＞
R 侧 L 侧
挡块
防止误插入传感器
防止误插入传感器
第 1 部 基本篇 第 1 章 装置概要
1-11

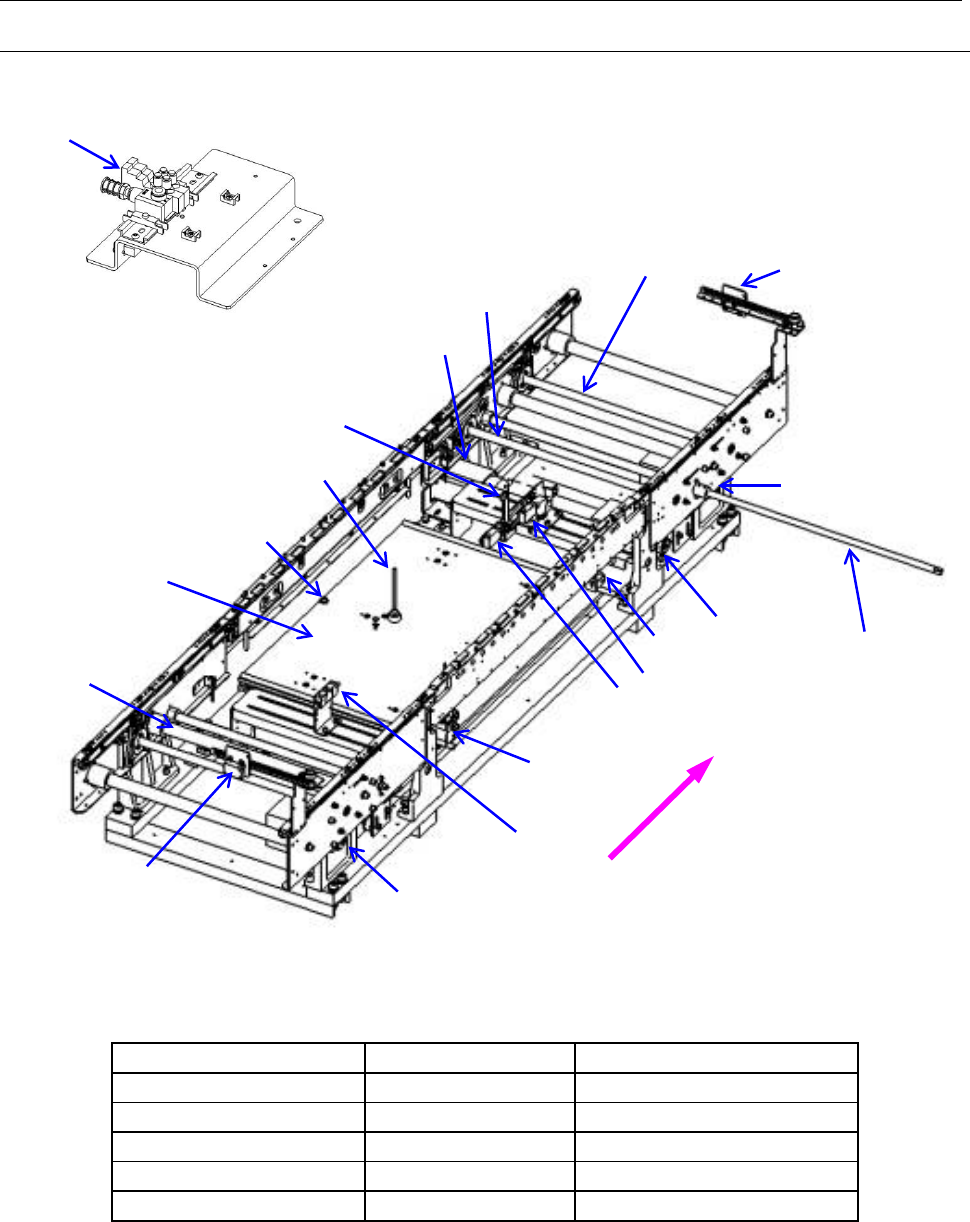

1-2 本装置的构造
1-2-1 基板传送部分的构造
＜L,XL 基板规格＞
①IN 传感器 ⑦传送电磁阀 ⑬支撑销
②
OUT
传感器
⑧传送马达
⑭自动调整宽度马达（选购项）
③
WAIT
传感器
⑨驱动轴
⑮操作轴
④
STOP
传感器
⑩挡块
⑤C-OUT 传感器 ⑪定心销（选购项）
⑥支撑台原点传感器
⑫支撑台
基板传送方向
①
⑧
③
⑪
⑪
⑭
⑨
⑮
⑧
⑧
⑤
④
②
⑨
⑩
⑬
⑥
⑫
⑨
⑦
第 1 部 基本篇 第 1 章 装置概要
1-12
1-2-2 元件供给部分的构成
元件供给部分在基板传送部分的前后，有 2 个供料器台，供给方式因元件的包装方式(带式、散件、管式、
托盘、INS 带式（径向）、INS 散件（圆型）、轴向)而不同。
带式元件(芯片元件)及管式元件，使用安装在供料器台架上的带式供料器、散件供料器、管式送
器、多层管式供料器来供给。
托盘元件由托盘支架、矩阵托盘交换器、矩阵托盘服务器供给。托盘支架及矩阵托盘服务器可
安装在后侧。
径向元件使用径向供料器、连接器元件使用圆型供料器、轴向元件使用轴向供料器，安装到供
料器台架上，进行供应。
如使用统一更换台(选购项)，可从贴片机主机上装卸供料器台，进行外部准备。

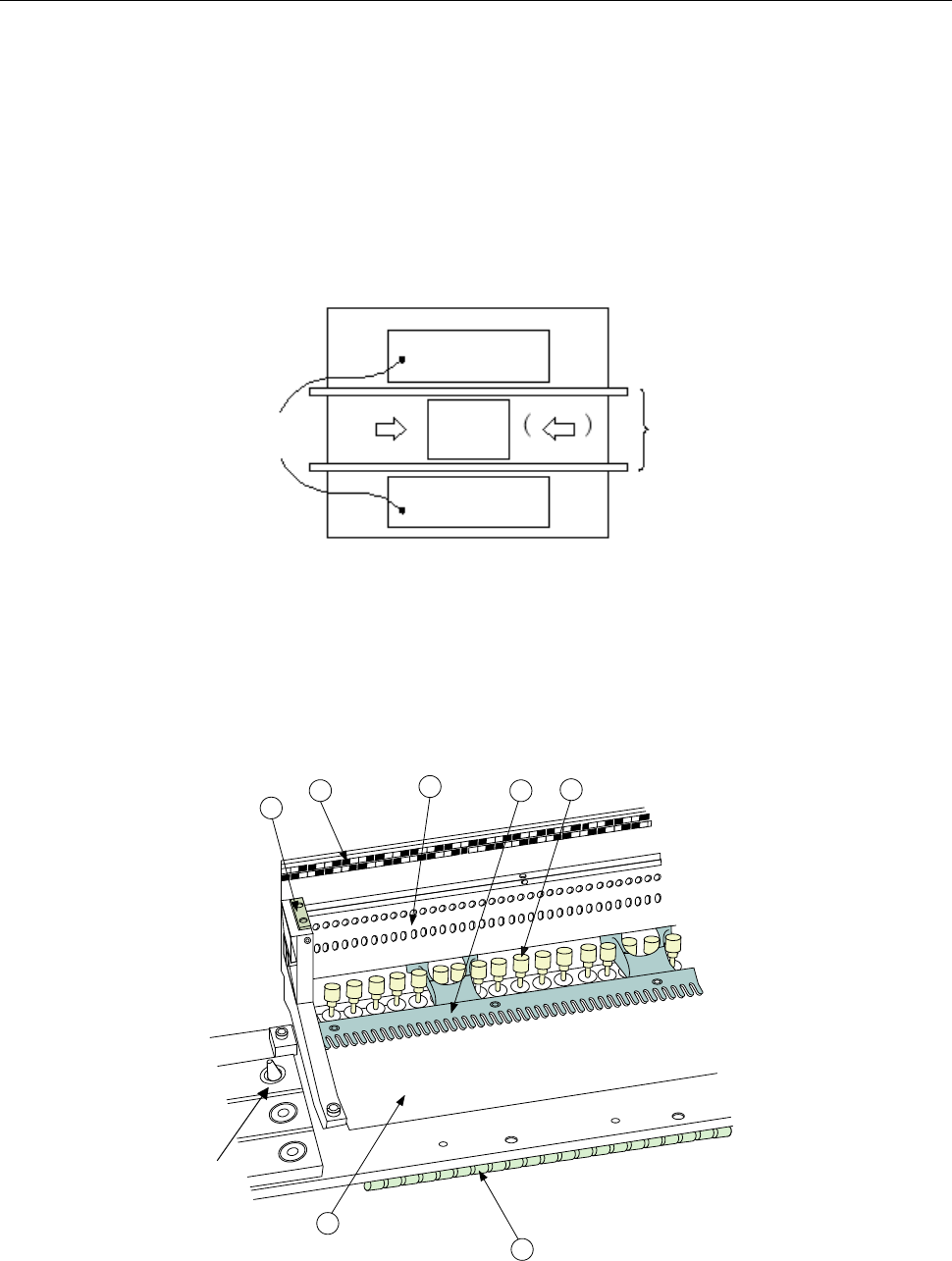

● 供料器台各部分名称
用「安装板②」、「锁定轴④」，对装载有带式元件及管式元件的带式供料器、散件供料器、
管式供料器进行定位，并固定。
元件的传送由「驱动汽缸⑤」（选项）来驱动。
安装各供料器的位置请参照「位置标签⑥」。
「台架标记⑦」是用于修正供料器台的位置与姿势的标记。
①台架基座 ④锁定轴
⑦
台架标记
②固定板 ⑤驱动汽缸（选项） ⑧ 定位销
③固定板Ｂ
⑥位置标签
供料器台
基板传送部分
后侧
基板
前侧
6
2
4
1
5
3
7
* 向右流动时的状态。（ 如果向左流动，
IN
和
OUT
相反。）
⑧
